اواپراتور فریونی | اجزا، مشخصات، طراحی و نحوه انتخاب

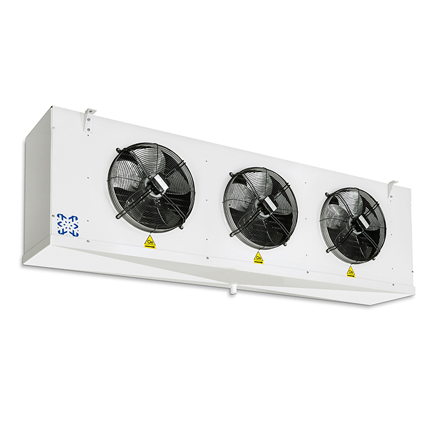

اواپراتور فریونی سری ATE با محدوده گسترده ۳ تا ۷۰ کیلووات نیازهای برودتی متنوعی را برآورده می کند. در صورت نیاز و بر حسب سفارش امکان طراحی و ساخت اواپراتور فریونی با ظرفیت های مورد نیاز نیز فراهم می باشد.

اواپراتور فریونی سازگار با مبرد خانواده فریون ها و مناسب برای سردخانه زیر صفر، سردخانه بالای صفر، سردخانه گوشت، سردخانه مرغ، سردخانه ماهی و میگو، سردخانه میوه و سبزیجات، سردخانه نگهداری دارو و تونل انجماد جهت دستیابی به دماهای ۴۵- تا ۱۲.۵+ درجه سانتیگراد می باشد.

اجزای اواپراتور فریونی

بدنه اواپراتور فریونی

اواپراتور فریونی ATE دارای بدنه کاملاً مستحکم، بهداشتی و کاملاً منطبق با استاندارد تولید مواد غذایی HACCP می باشد. جنس بدنه از ورق آهنی پیش گالوانیزه با رنگ پودری الکترواستاتیک می باشد. دو طرف اواپراتور جهت دسترسی آسان به پخش کن مبرد و المنت های دیفراست به راحتی قابل بازگشایی بوده و سرویس دهی به آن را آسان می نماید. در قسمت بالای اواپراتور دو ناودانی متناسب با وزن دستگاه جهت اتصال به سقف تعبیه گردیده است. در زیر اواپراتور یک سینی و اتصال لوله ای قرار دارد که در هنگام دیفراست آب ناشی از جذب رطوبت محیط را با شیب مناسب از اواپراتور خارج می کند.

کویل اواپراتور فریونی

کویل اواپراتور فریونی ساخته شده از لوله های مسی و فین های آلومینیومی با الگوهای موجدار سینوسی می باشد. تنوع فاصله فین از ۴ تا ۱۲ میلیمتر امکان استفاده اواپراتور را در سالن های با دما و رطوبت مختلف فراهم می آورد. فاصله بین فین ها و لوله ها به روش اکسپند مکانیکی به حداقل رسیده و ضریب انتقال حرارت را در این کویل ها تا حد چشمگیری افزایش داده است. اواپراتور فریونی ATE با مبردهای R507 , R502 , R134-A , R404-A و R22 سازگار می باشد. اواپراتور ها با گاز نیتروژن تا فشار ۴۵۰ psi مورد تست قرار می گیرند.

فن اواپراتور فریونی

هوادهی در اواپراتورها با استفاده از الکتروفن های دور معکوس سردخانه ای از نوع آکسیال و از برندهای زیلابگ و یا EBM آلمان با کمترین صدای ممکن انجام می شود. کلاس حفاظتی فن اواپراتور ها IP54 بوده و دارای یکسال گارانتی می باشند. قطر فن ها از ۳۰ تا ۷۱ سانتیمتر متناسب با ظرفیت هر اواپراتور انتخاب می گردد. همچنین مشخصات الکتریکی فن ها ۳۸۰v/50Hz یا ۲۲۰v/50Hz می باشد که در جعبه تقسیم تعبیه شده روی بدنه اواپراتور سر بندی می شوند.

دیفراست اواپراتور فریونی

سیستم دیفراست یا یخ زدایی اواپراتور فریونی از نوع الکتریکی (Electrical Defrost) می باشد. بدین صورت که با قرارگیری المنت های شاخه ای در کویل و سینی اواپراتور در بازه های زمانی متناوب توسط اپراتور یا تایمر روشن شده و یخ ها را از روی کویل آب می کنند تا از مسیر سینی اواپراتور خارج گردد. این المنت ها از جنس فولاد ضد زنگ بوده و در جعبه تقسیم تعبیه شده روی بدنه اواپراتور سر بندی می شوند.

طراحی منطبق با HACCP

  • کویل اواپراتور به صورتی طراحی و ساخته شده که از تجمع باکتری و میکروارگانیسم های بیماری زا بر روی آن جلوگیری به عمل آمده و به راحتی قابل شستشو می باشد.
  • بدنه طبق شرایط استاندارد HACCP طراحی و ساخته شده و هیچ گونه زوایای منفی جهت تجمع باکتری در آن وجود ندارد.

نحوه انتخاب اواپراتور

برای انتخاب اواپراتور باید با استفاده از رابطه و جداول زیر عمل نمود.

QN = QD × CC × CR

QN = ظرفیت نامی اواپراتور

QD = توان برودتی مورد نیاز

CC = ضریب تصحیح ظرفیت

CR = ضریب تصحیح مبرد

 Δθ= اختلاف دمای تبخیر و دمای سالن

انتخاب فاصله فین اواپراتور

    • برای سالن های پیش سرد کن و نگهداری بالای صفر (از دمای ۵+ تا ۵- درجه ی سانتیگراد) فاصله فین ۶ میلیمتر مناسب می باشد.
    • برای سالن های نگهداری زیر صفر (از دمای ۶- تا ۳۰- درجه ی سانتیگراد) فاصله فین ۸ میلیمتر مناسب می باشد.
    • برای تونل های انجماد (از دمای ۳۱- تا ۴۰- درجه ی سانتیگراد) فاصله فین ترکیبی ۱۲-۱۰ میلیمتر مناسب می باشد.

مثال : در یک سردخانه که در آن توان برودتی مورد نیاز ما ۲/۹ کیلووات و گاز مبرد R-404A باشد و دمای تبخیر ۲۰- درجه سانتیگراد و دمای سالن ۱۰- درجه سانتیگراد باشد.

QD= ۹.۲ KW                        CR= ۱.۰۵

CC= ۰.۸۴

QN= ۹.۲ ×۰.۸۴×۱.۰۵=۸.۱۱

بنابراین اواپراتور مدل ATE-500 با فاصله فین ۸ میلیمتر برای این سردخانه مناسب می باشد.

Capacity Correction Coefficient

Capacity Correction Coefficient Cc
(Evaporating Temperature (°C (Δθ(°C
۴۰- ۳۵- ۳۰- ۲۵- ۲۰- ۱۵- ۱۰- ۸- ۵- ۰ ۵+ ۷+ ۱۰+ ۱۲/۵+
۱/۲۴ ۱/۲۴ ۱/۲۳ ۱/۲۱ ۱/۵۲ ۱/۴۸ ۱/۴۳ ۱/۴۳ ۱/۸۸ ۱/۸۴ ۱/۸۲ ۱/۸۱ ۱.۷۸ ۱.۷۶ ۶
۱/۰۴ ۱/۰۳ ۱/۰۲ ۱/۰۰ ۱/۲۵ ۱/۲۱ ۱/۱۸ ۱/۱۸ ۱/۵۵ ۱/۵۲ ۱/۵۰ ۱/۴۹ ۱/۴۶ ۱/۴۴ ۷
۰/۸۹ ۰/۸۶ ۰/۸۶ ۰/۸۵ ۱/۰۹ ۱/۰۴ ۱/۰۱ ۱/۰۰ ۱/۳۴ ۱/۳۰ ۱/۲۸ ۱/۲۴ ۱/۲۴ ۱/۲۲ ۸
۰/۷۷ ۰/۷۶ ۰/۷۵ ۰/۷۳ ۰/۹۶ ۰/۹۰ ۰/۸۷ ۰/۸۴ ۱/۱۶ ۱/۱۳ ۱/۱۱ ۱/۱۰ ۱/۰۷ ۱/۰۵ ۹
۰/۶۹ ۰/۶۷ ۰/۶۶ ۰/۶۵ ۰/۸۴ ۰/۸۲ ۰/۷۷ ۰/۷۲ ۱/۰۲ ۱/۰۰ ۰/۹۸ ۰/۹۷ ۰/۹۴ ۰/۹۲ ۱۰

Refrigerant Correction Coefficient

Refrigerant Correction Coefficient
Correction Coefficient Refrigerant CR
۱.۰۰ R-22
۱.۰۵ R-404A
۰.۹۷ R-134A
۱.۰۳ R-502
