شیرآلات آمونیاکی | کاربرد آمونیاک و شرایط بهره برداری
شیرآلات آمونیاکی، مبرد را در مدار کنترل می کنند. در واقع برای دستیابی به یک سیستم بهینه باید از شیرالات امونیاکی، متناسب با کاربری و ویژگی آن ها استفاده کرد. شیرآلات آمونیاکی انواع مختلفی دارند که در ادامه قصد داریم به معرفی و کاربری آنها در سیستم های آمونیاکی بپردازیم. قبل از آن با خواص این مبرد کمی بیشتر آشنا می شویم. آمونیاک یک گاز بدون رنگ می باشد که از نیتروژن و هیدروژن تشکیل شده است. فرمول شیمیایی آمونیاک NH3 و کد مبرد آن R-۷۱۷ می باشد. آمونیاک از هوا سبک تر بوده و دارای بوی تندی نیز می باشد. آمونیاک علاوه بر اینکه سوزش آور و تحریک کننده می باشد، سمی و قابل اشتعال نیز هست از این رو مدیریت آمونیاک در مدار و مخازن باید به وسیله شیر آلات و کنترل آلات استاندارد انجام شود. در فشار اتمسفر آمونیاک در دمای ۳۳/۳- درجه سانتیگراد می جوشد به دلیل این دمای تبخیر پایین، نگهداری آن در فاز مایع باید در فشار های بالا (حدود ۳۰۰ psi) و یا دمای پایین (حدود ۳۰- درجه سانتیگراد) انجام شود. آمونیاک در صنعت به صورت کپسول و یا مخازن نصب شده روی ماشین های مخصوص حمل گاز فروخته می شود.
شیرآلات و کنترل آلات آمونیاکی دانفوس
شرکت مهندسی دانفوس از سال ۱۹۳۳ در نوردبرگ دانمارک فعالیت خود را آغاز کرد و امروز بیش از ۴۰/۰۰۰ نفر نیروی متخصص، ۹۵ کارخانه در بیش از ۲۰ کشور دنیا و در بیش از ۱۰۰ کشور دنیا نمایندگی دارد. جهت کنترل و هدایت آمونیاک به شکلی دقیق و مطمئن نیاز است از شیرآلات و کنترل آلات آمونیاکی استاندارد استفاده شود. در ادامه به معرفی انواع شیرالات آمونیاکی دانفوس و موارد استفاده از آن ها در مدارهای سرمایشی می پردازیم.

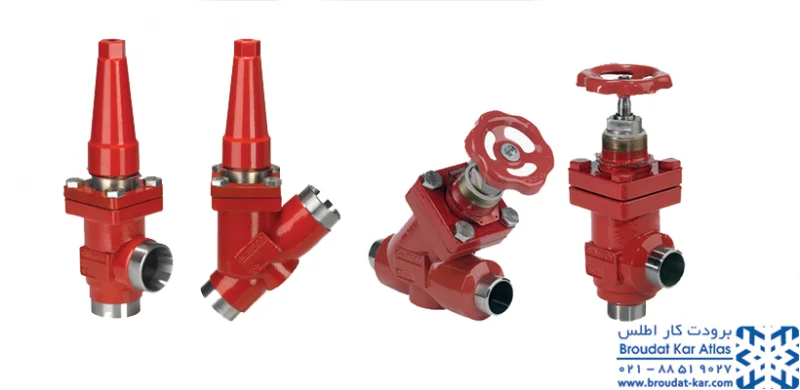

شیر دستی آمونیاکی دانفوس Danfoss SVA Stop Valve
شیر دستی SVA به صورت Angle انگل (۹۰ درجه) و Straight اِستِرِیت (خطی یا مستقیم) طراحی و تولید می شود تا تمامی نیازهای مربوط به سیستم های برودتی را پوشش دهند. این شیر ها به صورتی طراحی شده اند تا حداکثر جریان را از خود عبور داده و در صورت نیاز به راحتی قابل بازگشایی و تعمیر باشند. مخروطی این شیر ها به نحوی طراحی گردیده تا بتوان از بسته شدن کامل شیر اطمینان حاصل کرد.
ویژگی های شیر دانفوس :
- موجود در سایز های مختلف
- قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
- موجود در مدل های هندویل برای موارد باز و بسته شدن مکرر و کپ دار برای موارد باز و بسته شدن غیر مکرر
- موجود در دو مدل خطی Straightway و ۹۰ درجه Angleway
- دارای امکان پلمب کردن شیر با سیم جهت جلوگیری از استفاده افراد غیر مجاز
- قابلیت پذیرش جریان از هر دو طرف
- دارای پیچ و مهره های استنلس استیل
- فشار کاری ۴۰ بار معادل ۵۸۰ psi
- اتصال فقط از نوع جوشی
مدل شیر های دستی آمونیاکی دانفوس به شرح زیر می باشد:
SVA-S 10 – SVA-S 15 – SVA-S 20 – SVA-S 25 – SVA-S 32 – SVA-S 40 – SVA-S 50 – SVA-S 65 – SVA-S 80 – SVA-S 100 – SVA-S 125 – SVA-S 125

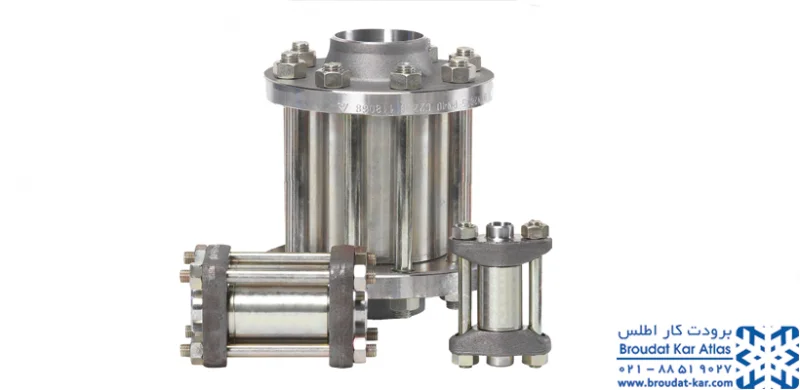

شیر یکطرفه یا چک ولو آمونیاکی دانفوس Danfoss NRVA Check Valve
چک ولو یا شیر یکطرفه دانفوس مدل NRVA می تواند برای موارد گسترده ای اعم از تهویه مطبوع و سیستم های سرمایشی تجاری و صنعتی مورد استفاده قرار بگیرد. چک ولو ها می توانند در مسیر مایع، ساکشن و گاز داغ (Hot Gas) در سیستم های تهویه مطبوع و تبرید با مبرد آمونیاک و فریون مورد استفاده قرار بگیرند.
ویژگی های چک ولو یا شیر یکطرفه دانفوس:
- موجود در سایز های مختلف
- اطمینان از صحت جهت جریان
- هوزینگ شیر ساخته شده از جنس استیل
- فشار کاری ۴۰ بار معادل ۵۸۰ psi
- اتصال از نوع فلنجی
- مجهز به پیستون تعدیل که باعث می شود شیر قابلیت نصب در خطوط مرتعش مانند دیس شارژ کمپرسور را دارا باشد.
مدل شیر های یکطرفه آمونیاکی دانفوس به شرح زیر می باشد.
NRVA 15 – NRVA 20 – NRVA 25 – NRVA 32 – NRVA 40 – NRVA 50 – NRVA 65
کنترلر الکترونیکی آمونیاکی دانفوس Danfoss Electronic Controller
کنترلر های الکترونیکی دانفوس یک سیستم کامل الکترونیکی هستند که برای مانیتورینگ و بهینه سازی سیستم های برودتی و تهویه مطبوع توسعه داده شده اند. در ادامه می توانید کاتالوگ مهمترین کنترلر های دانفوس را دانلود نمایید.
مدل کنترلرهای الکترونیک دانفوس به شرح زیر می باشد.
AKS 3000 – AKS 33 – AKS 38 – AKS 2050 – ICM 25 – ICM 32- ICM 40 – ICM 50 – ICAD 600 – ICAD 900- ICAD 1200 – UPS-ICAD – AKS 41-00 (1500mm) – AKS 41-00 (1700mm) – AKS 41-00 (5m) – EKC 331 – EKC 347 – EKE 347 – EKC 366 – EKC 361

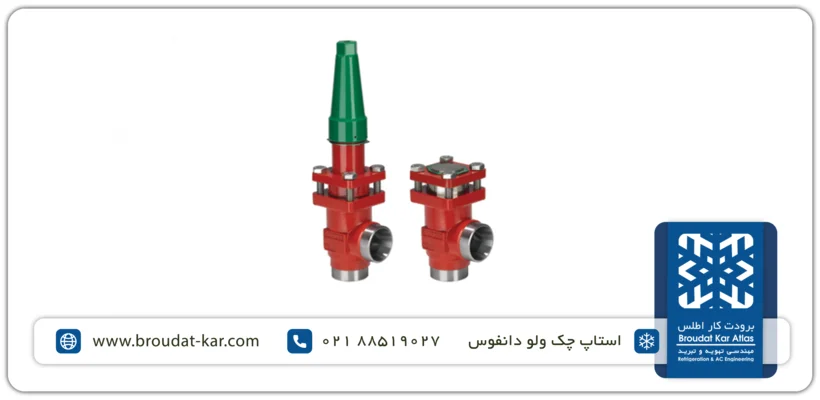

استاپ چک ولو آمونیاکی دانفوس Danfoss SCA Check Valve
استاپ چک ولو دانفوس مدل SCA علاوه بر اینکه یک شیر یکطرفه می باشد عملکرد یک شیر شات آف ولو (Shut of valve) را نیز دارا می باشد. یعنی می تواند مسیر را ببندد. این سری از شیر ها فقط به صورت انگل یا ۹۰ درجه تولید می شوند. این شیرها به نحوی طراحی شده اند که اختلاف فشار های بسیار کم، باز شوند تا شرایط مطلوب را برای عبور جریان فراهم کنند. این شیر ها به سادگی قابل بازگشایی جهت بازرسی و سرویس می باشند.
مدل استاپ چک ولو آمونیاکی دانفوس به شرح زیر می باشد.
SCA 15 – SCA 20 – SCA 25 – SCA 32 – SCA 40 – SCA 50 – SCA 65 – SCA 80 – SCA 100 – SCA 125
سایت گلاس آمونیاکی دانفوس Danfoss LLG Sight glass
سایت گلاس های سری LLG از استیل شکل پذیر ساخته شده است که سخت ترین استاندارد های تبرید صنعتی و دریایی را پاس می کند. تمامی سایت گلاس از ترکیب ۳ مدل LLG ۱۸۵ و LLG335 و LLG740 ساخته می شوند. سایت گلاس LLG دانفوس دارای شیشه سخت شده مخصوص می باشد که مشاهده سطح مایع از روی آن با سرعت و سهولت امکان پذیر است.
ویژگی های سایت گلاس دانفوس:
- موجود در سایز های مختلف
- قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
- رنج دمای کارکرد ۱۰۰+/۱۰- یا ۳۰+/۵۰- درجه سانتیگراد
- فشار کاری ۲۵ بار معادل ۳۷۵ psi
مدل سایت گلس آمونیاکی دانفوس به شرح زیر می باشد.
LLG 185 – LLG 335 – LLG 335 S – LLG 590 S – LLG 740 S – LLG 995 S – LLG 1145 S – LLG 1550 S
شیر تنظیم یا شیر رگولاتور آمونیاکی دانفوس Danfoss REG Regulating Valve
REG شیر تنظیم آمونیاک می باشد که وقتی کاملاً بسته باشد مانند یک شیر دستی نرمال در حالت بسته عمل می کند. این شیرها به دو شکل انگل و خطی تولید می شوند.
ویژگی های شیر تنظیم دانفوس:
- موجود در سایز های مختلف
- قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
- سهولت در بازگشایی جهت بازرسی و سرویس
- فشار کاری ۴۰ بار معادل ۵۸۰ psi
- دمای کاری ۱۵۰+/۵۰- درجه سانتیگراد
- هوزینگ و پیچ و مهره ها ساخته شده از استیل دما پایین
مدل شیر تنظیم آمونیاکی دانفوس به شرح زیر می باشد.
REG 10 – REG 15 – REG 20 – REG 25 – REG 32 – REG 40 – REG 50 – REG 65

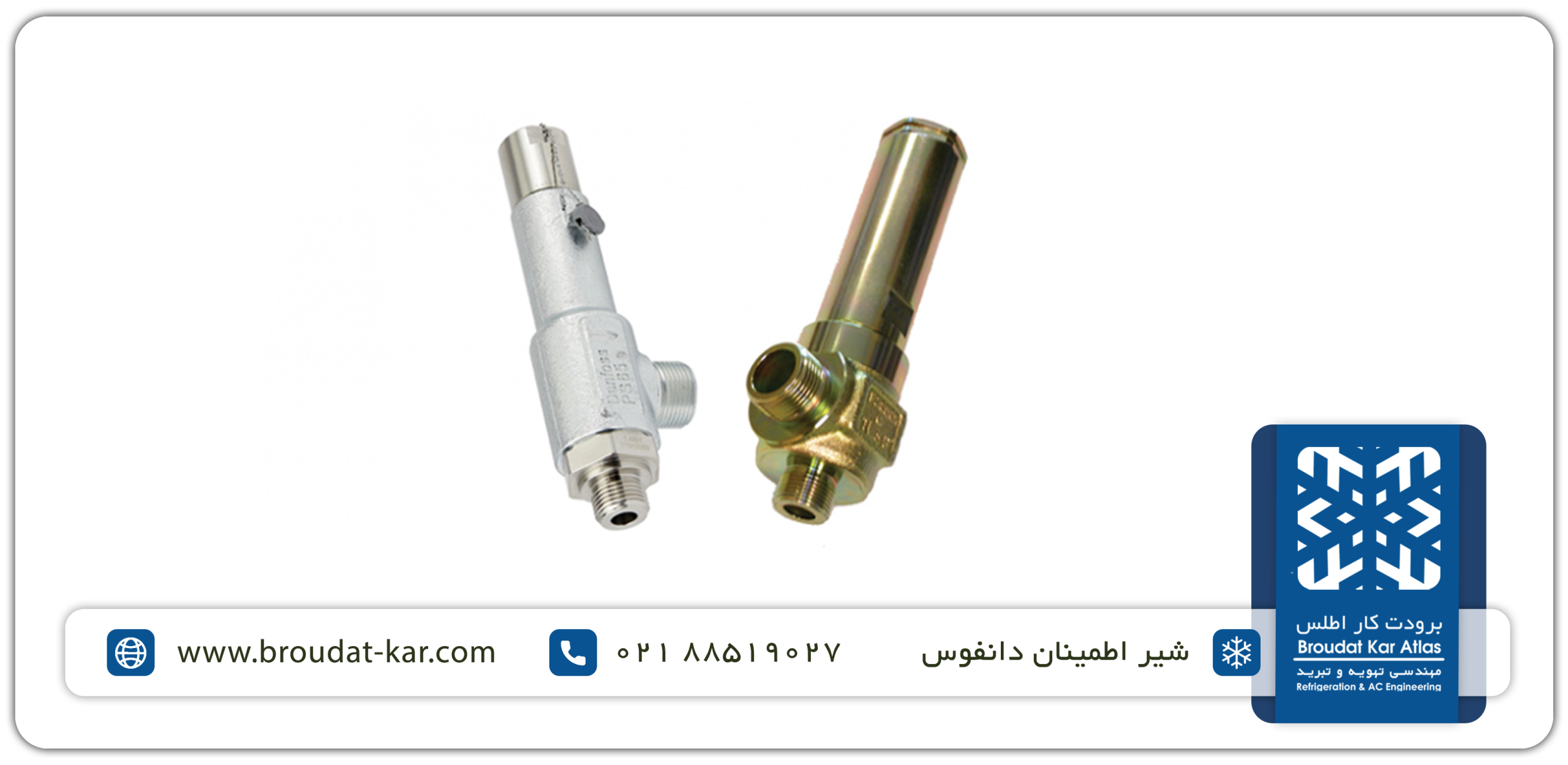

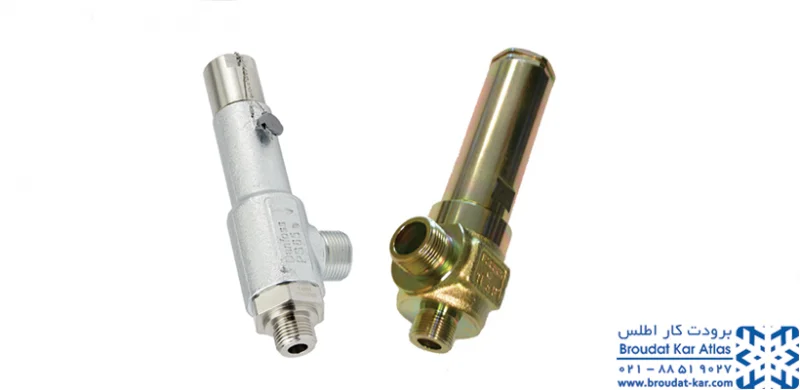

شیر اطمینان یا سیفتی ولو آمونیاکی دانفوس Danfoss SFV, SFA Regulating Valve
شیر اطمینان یا سیفتی ولو آمونیاکی دانفوس به شکل انگل می باشد که مخصوص محافظت از مخازن و دیگر تجهیزات در مقابل فشار بیش از حد می باشد. سیفتی ولو دانفوس به گونه ای طراحی شده است که نیاز های سیفتی و کیفی تعریف شده توسط اسناد بین المللی را پاس می کند.
مدل شیر تنظیم آمونیاکی دانفوس به شرح زیر می باشد.
SFA 15 – SFV 20 – SFV 25 – DSV 1 – DSV 2 – BSV 8

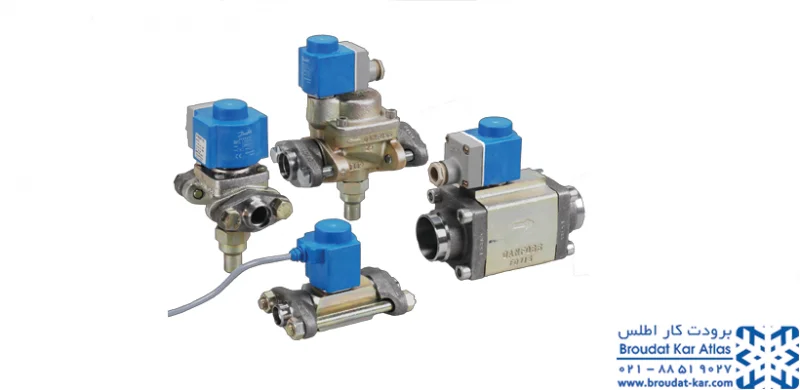

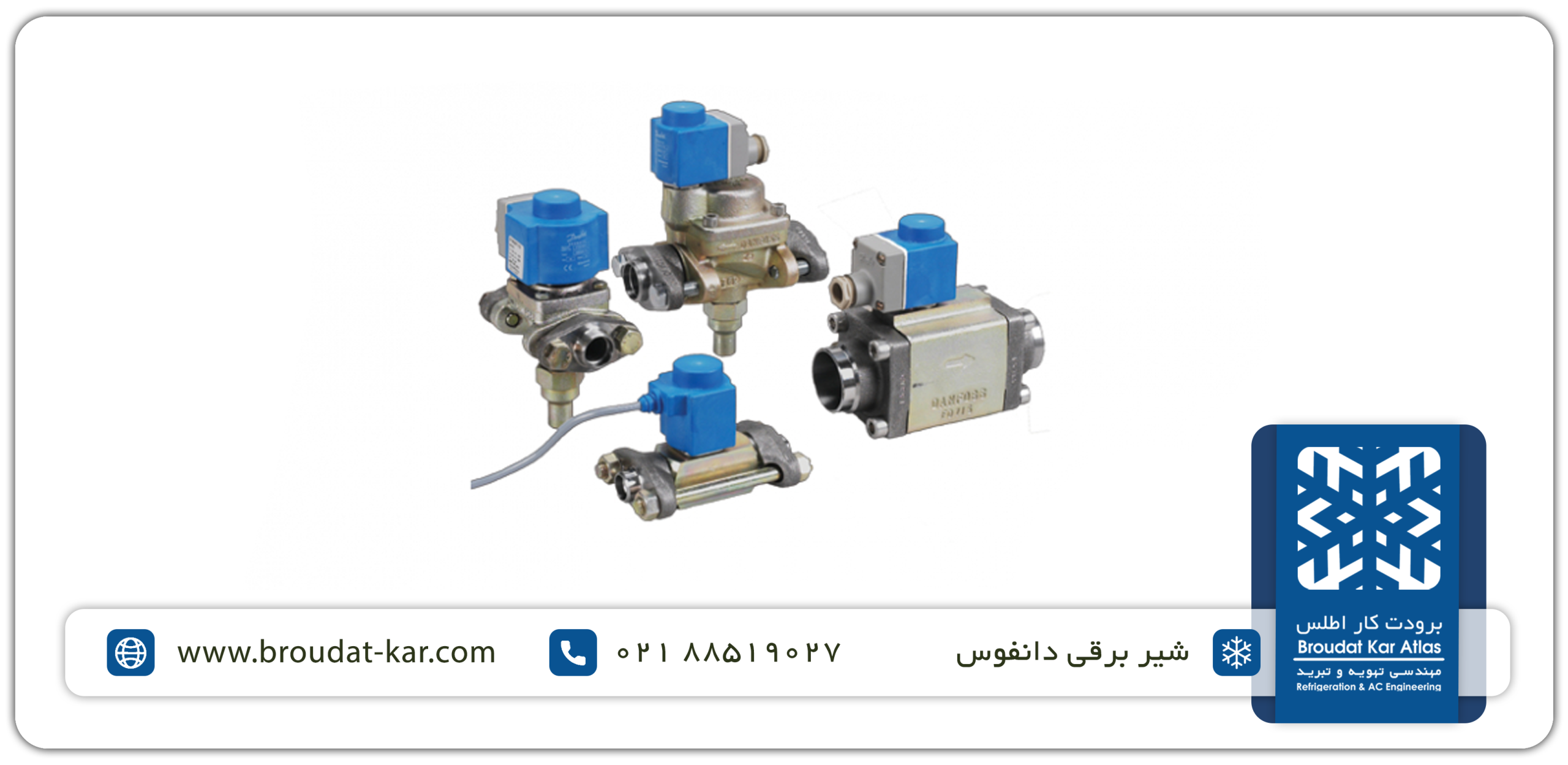

شیر برقی یا سلونوئید ولو آمونیاکی دانفوس Danfoss EVRA Solenoid Valve
شیر برقی EVRA آمونیاکی دانفوس یک شیر مستقیم قطع و وصل می باشد که با یک بوبین فرمان می گیرد. این نوع شیر برقی برای خطوط مایع، ساکشن و گاز داغ آمونیاک و فریون ها مناسب می باشد. شیر برقی EVRA می تواند به صورت کامل و یا جداگانه خریداری شود. بدنه شیر، بوبین الکتریکی و فلنج ها می توانند جداگانه سفارش گذاری شوند.
ویژگی های شیر برقی دانفوس:
- قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
- دمای کاری ۱۳۰+/۴۰- درجه سانتیگراد
مدل شیر تنظیم آمونیاکی دانفوس به شرح زیر می باشد.
EVRA 3 – EVRA 10 – EVRA 15 – EVRA 20 – EVRA 25 – EVRA 32 – EVRA 40 – EVRAT 10 – EVRAT 15 – EVRAT 20

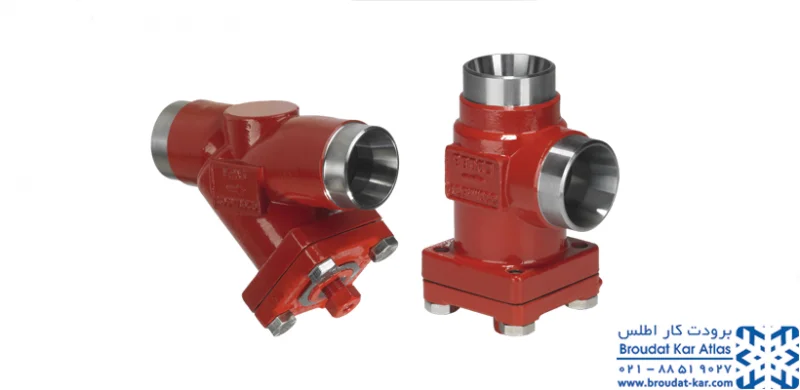

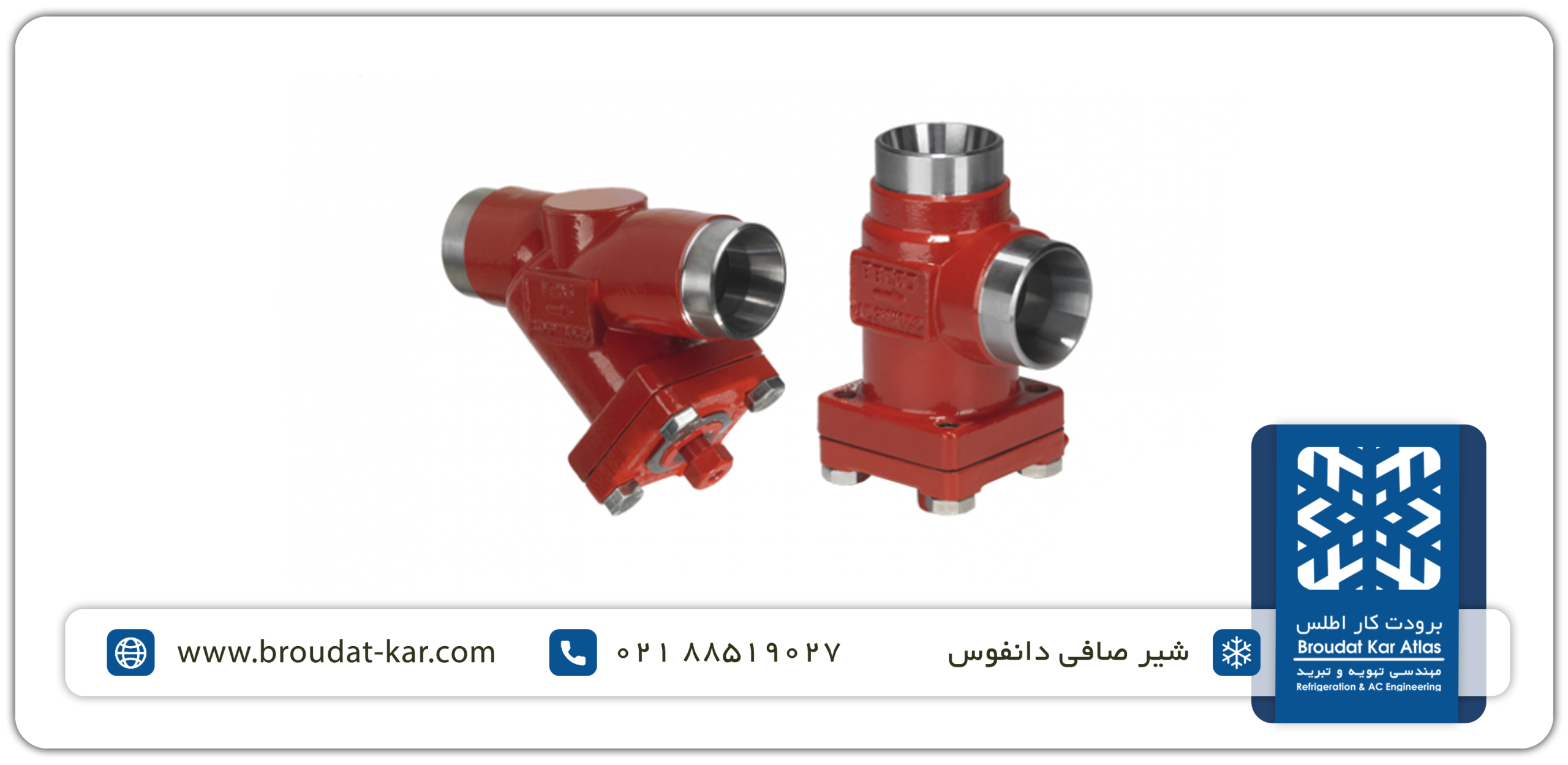

شیر صافی یا فیلتر آمونیاکی دانفوس Danfoss FIA,FA Strainer
فیلتر آمونیاکی FIA آمونیاکی دانفوس در دو حالت انگل و مستقیم تولید می شوند. این فیلتر ها به نحوی طراحی شده اند تا جریان را به طرز مطلوبی فیلتر کرده و از خود عبور دهند. نصب و بازرسی و نظافت فیلتر به سادگی قابل انجام است. این فیلتر ها قبل از کنترل های اتوماتیک، شیرهای برقی، پمپ ها، کمپرسورها و سایر تجهیزات استفاده می شوند. فیلتر کردن سیالات در زمان راه اندازی اولیه و در جاهایی که فیلتراسیون دائمی مبرد مورد نیاز است، انجام می شود. فیلتر استرینر ریسک خرابی های سیستم را به حداقل رسانده و استهلاک تجهیزات را کاهش می دهد. فیلتر ها دارای توری استرینر با مش های ۱۰۰، ۱۵۰، ۲۵۰، ۵۰۰ میکرون می باشد. فیلتر های FA فقط به صورت مستقیم و در دو سایز ۱۵ و ۲۰ میلیمتر تولید می شوند و قابلیت کوپل شدن با شیر های برقی به وسیله فلنج را دارا می باشند.
ویژگی های فیلتر استرینر دانفوس:
- قابل استفاده برای تمامی مبردها از جمله آمونیاک، فریون، CO2 و سایر گازهای قابل اشتعال
- موجود در سایز های مختلف
- امکان تعویض تاپ کاور و تبدیل شیر به شیر های دیگر فلکس لاین
- سهولت و سرعت در سرویس شیر بدون نیاز به جوشکاری
- مش استرینر از جنس استنلس استیل
- دمای کاری ۱۵۰+/۶۰- درجه سانتیگراد
- فشار کاری ۵۲ بار معادل ۷۵۰ psi
مدل شیر صافی (فیلتر) آمونیاکی دانفوس به شرح زیر می باشد.
FA 15 – FA 20 – FIA 15 – FIA 20 – FIA 25 – FIA 32 – FIA 40 – FIA 50 – FIA 65 – FIA 80 – FIA 100 – FIA 150

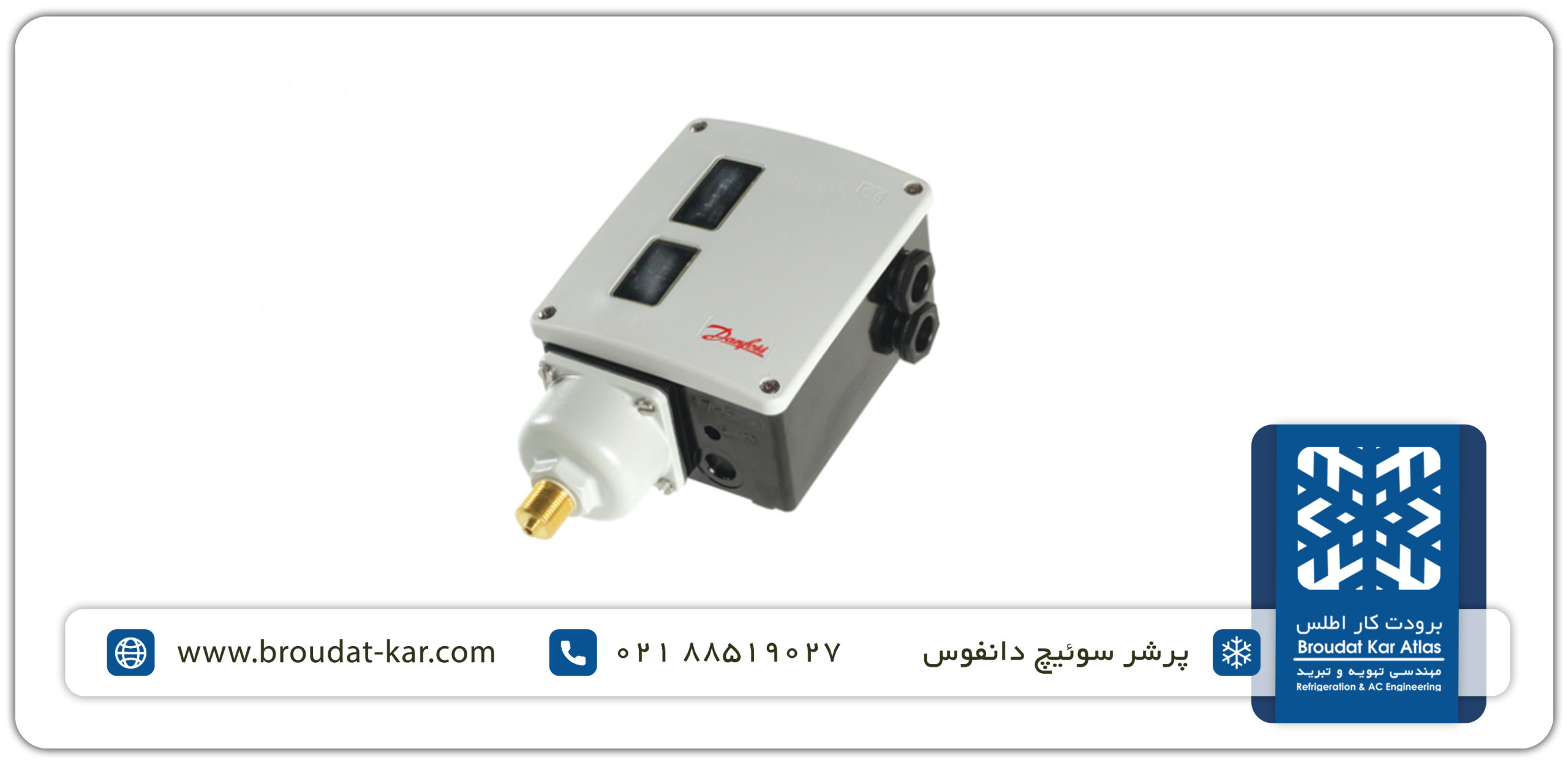

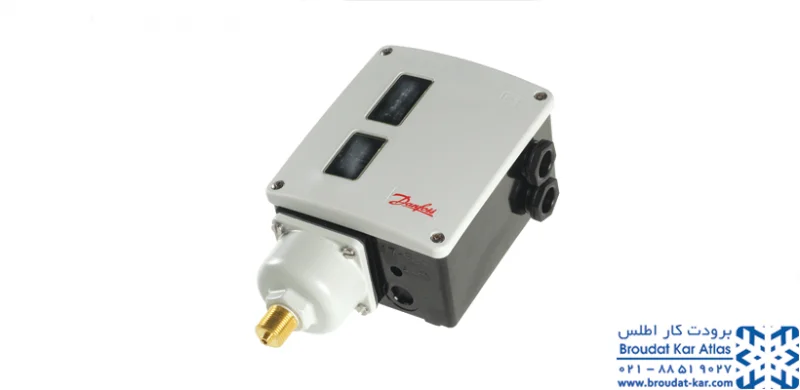

پرشر سوئیچ و ترموستات آمونیاکی دانفوس Danfoss RT,ERC,EKC Switch
پرشر سوئیچ های RT آمونیاکی دانفوس دارای یک تیغه می باشد که باز یا بسته بودن این تیغه به فشار ورودی در کانکشن سوئیچ و مقدار تنظیم شده برای کنترل می باشد. محصولات سری RT شامل: پرشر سوئیچ، سوئیچ اختلاف فشار (Differential Pressure Switch) و پرشر سوئیچ با امکان تنظیم ناحیه خنثی می باشد که در بخش برودت صنعتی و برودت دریایی قابل استفاده می باشند.
ویژگی های پرشر سوئیچ و ترموستات دانفوس:
- طراحی ساده
- دقت بالا
- تکرار پذیری بالا
- عمر بهره برداری طولانی
- انواع مختلف جهت کاربرد ها و رنج های مختلف فشار و دما
مدل سوئیچ های آمونیاکی دانفوس به شرح زیر می باشد.
RT 1 A – RT 5 A – RT 1 A (R) – RT 5 A (R) – RT 1 AL – RT 5 AL – RT 260 A – RT 262 A – RT 260 AL
MP 55 A – EKC 102 A – ERC 101 – ERC 211 – ERC 214 – sensor EKS211 – RT 101

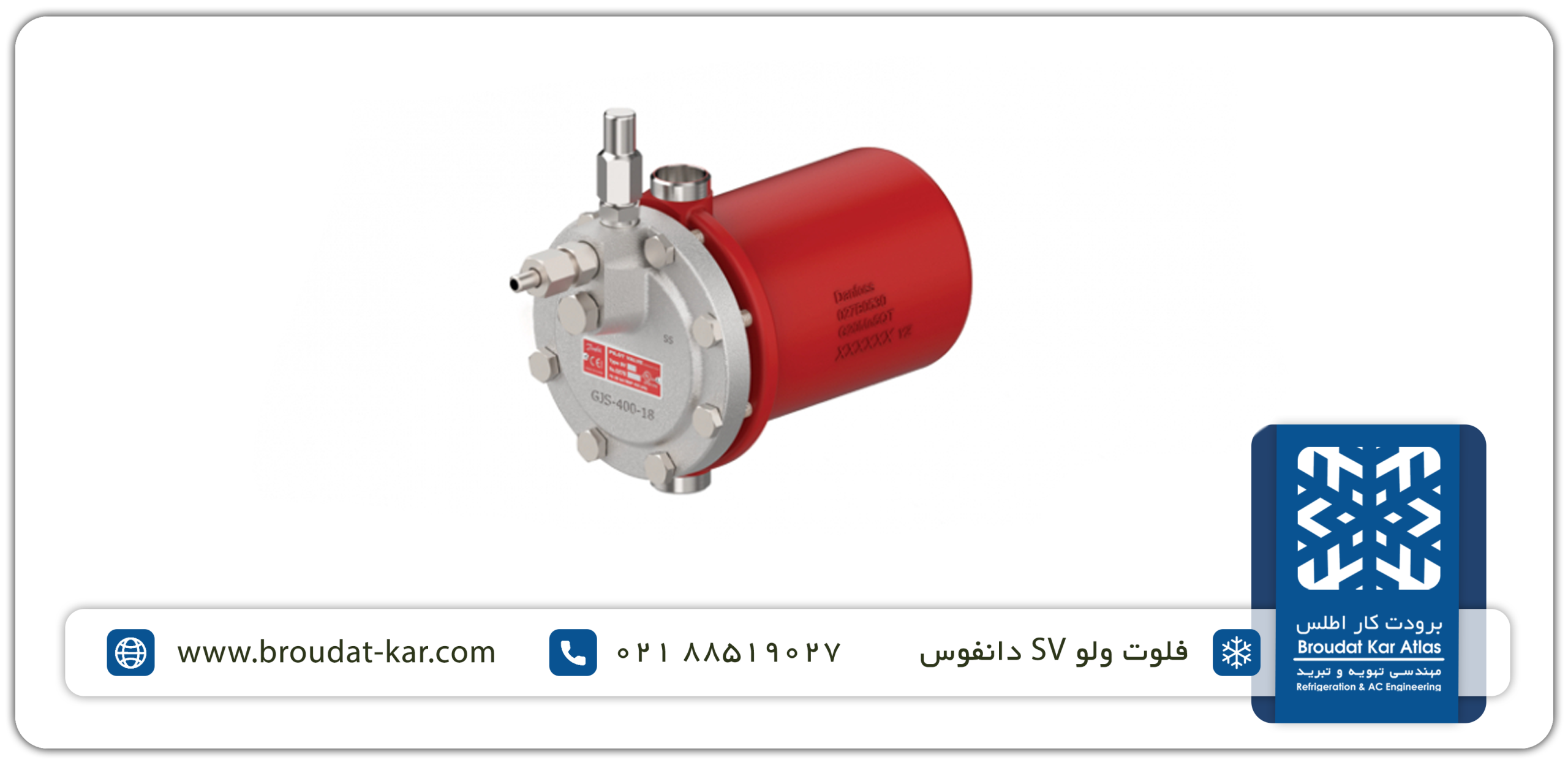

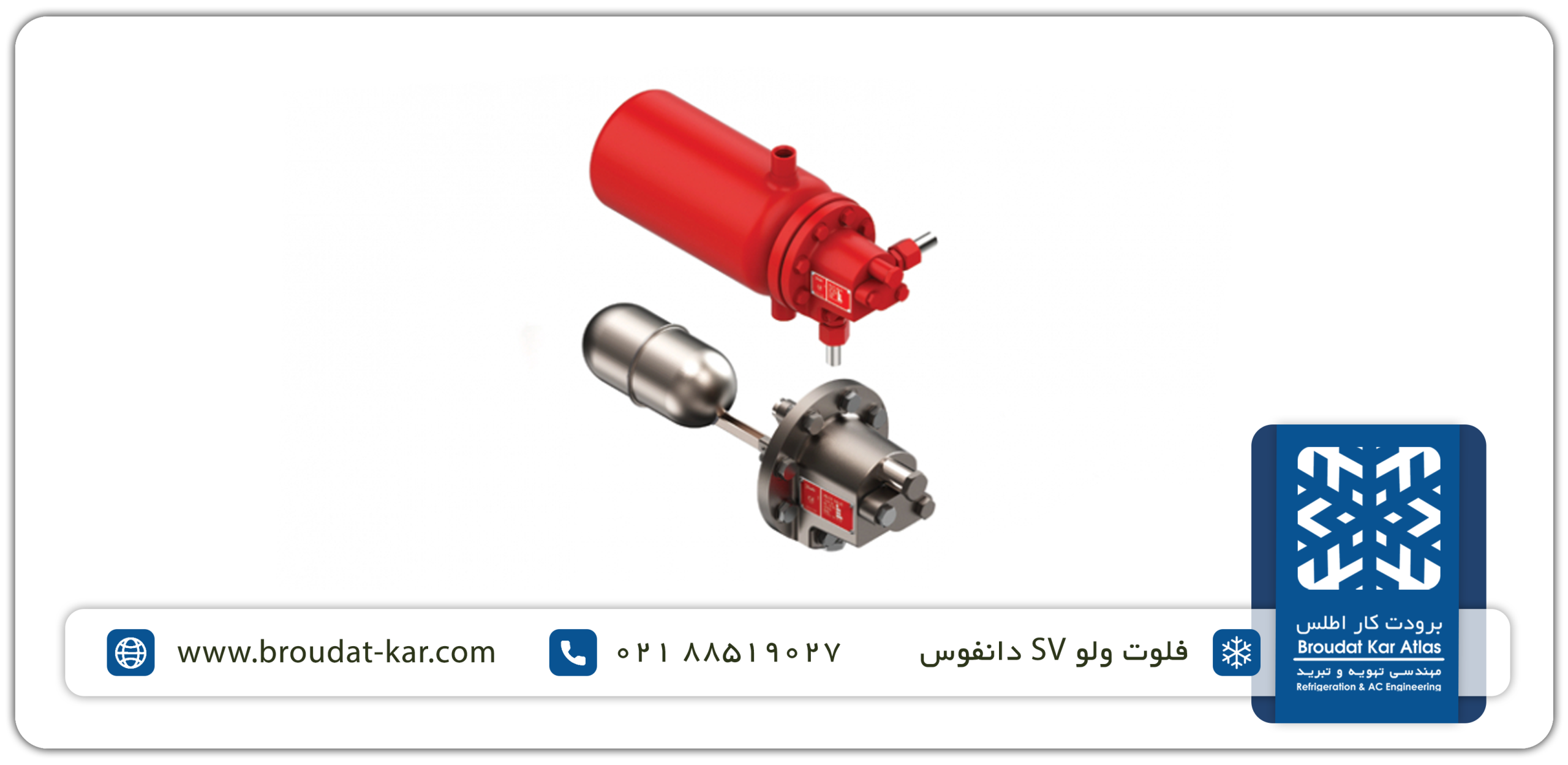

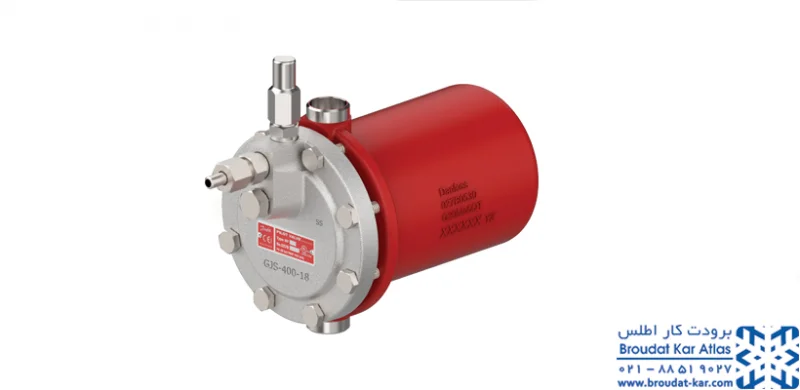

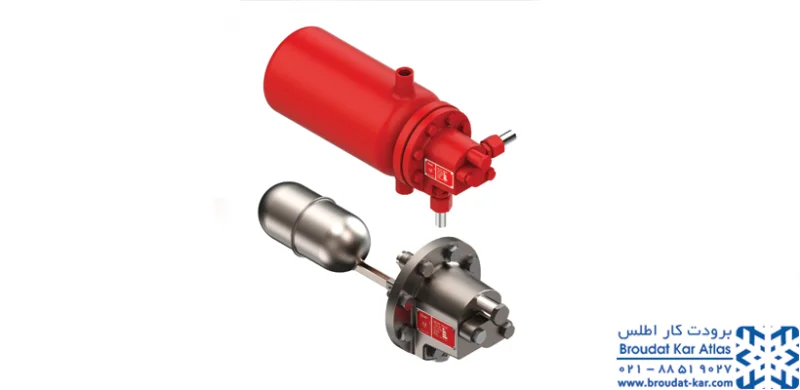

فلوت ولو آمونیاکی دانفوس Danfoss SV Float valve
فلوت ولو SV دانفوس در قسمت کم فشار مدار آمونیاک جهت تنظیم مدولار سطح مایع در سیستم های برودتی، انجماد و تهویه مطبوع مورد استفاده قرار می گیرد.
ویژگی های فلوت ولو دانفوس :
- عملکرد مطمئن
- تنظیم پایدار حتی در تغییرات لحظه ای بار برودتی
- امکان تزریق مایع آمونیاک به داخل هوزینگ با مستقیماً به داخل اواپراتور از طریق لوله کانکشن خارجی
- امکان تعویض سوزن و فیلتر بدون نیاز به تخلیه هوزینگ
مدل فلوت ولو آمونیاکی دانفوس به شرح زیر می باشد.
SV 1 – SV 3 – SV 4 – SV 5 – SV 6

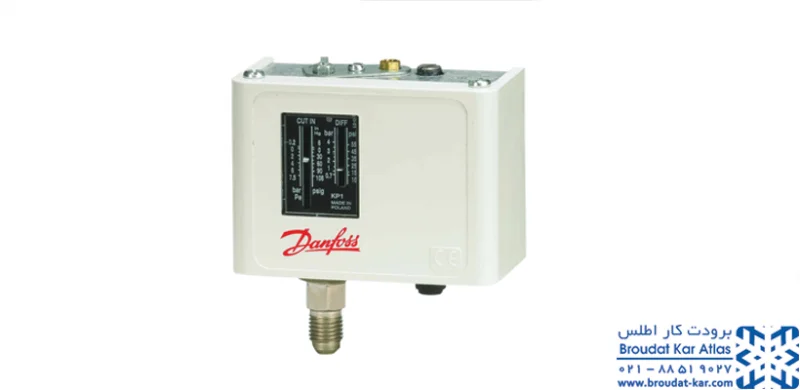

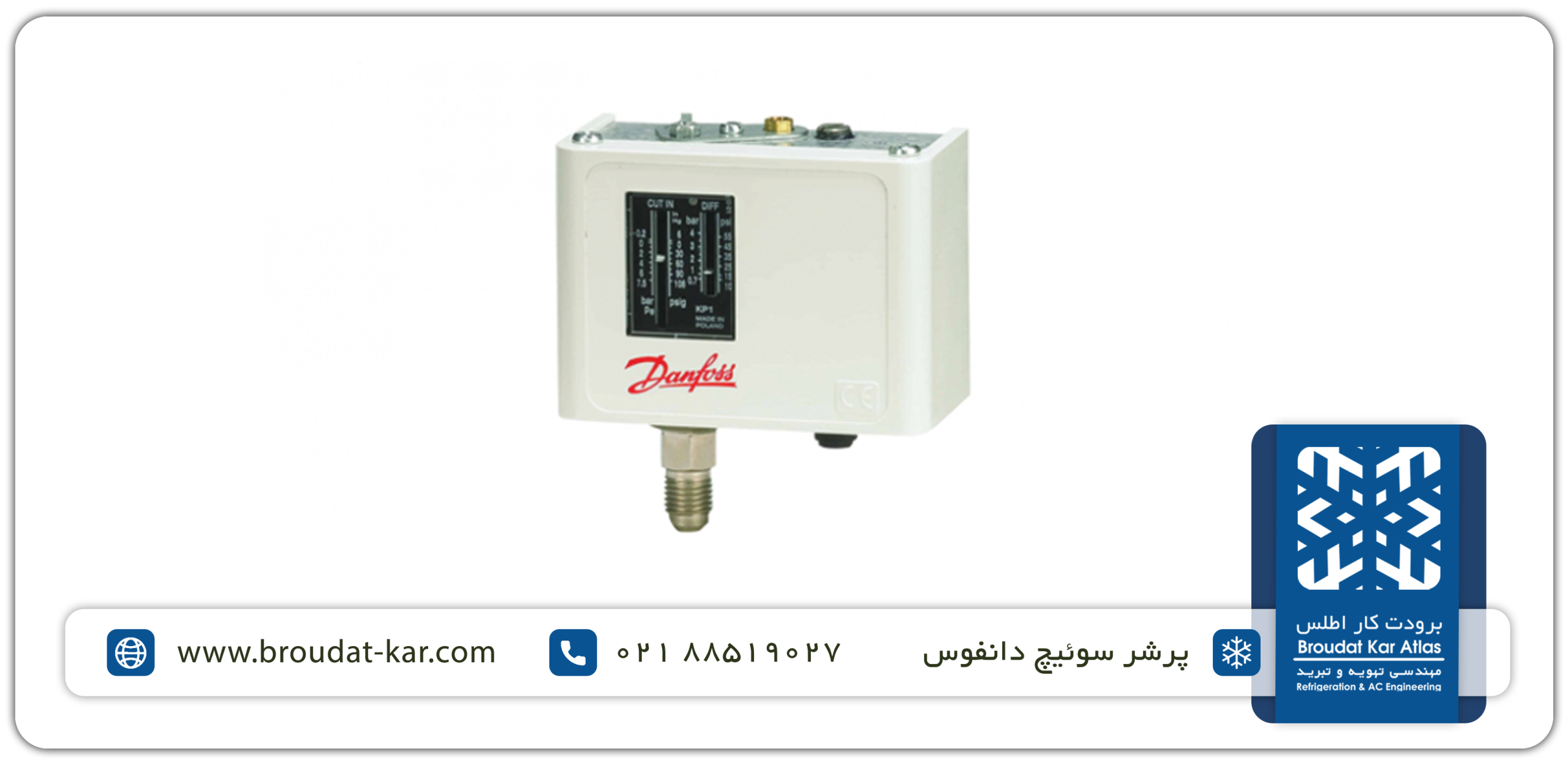

پرشر سوئیچ آمونیاکی دانفوس Danfoss KP Switch
پرشر سوئیچ های KP آمونیاکی دانفوس در سیستم های برودتی و تهویه مطبوع جهت حفاظت از فشار بسیار پایین ساکشن و فشار بسیار بالای دیس شارژ استفاده می شوند. پرشر سوئیچ های KP همچنین جهت روشن و خاموش کردن کمپرسور و فن های کندانسور هوا خنک مورد استفاده قرار می گیرند.
مدل پرشر سوئیچ KP آمونیاکی دانفوس به شرح زیر می باشد.
KP 1A – KP 5A – KP 15A – KP 81 – KP 79 – KP 98 – KP 77

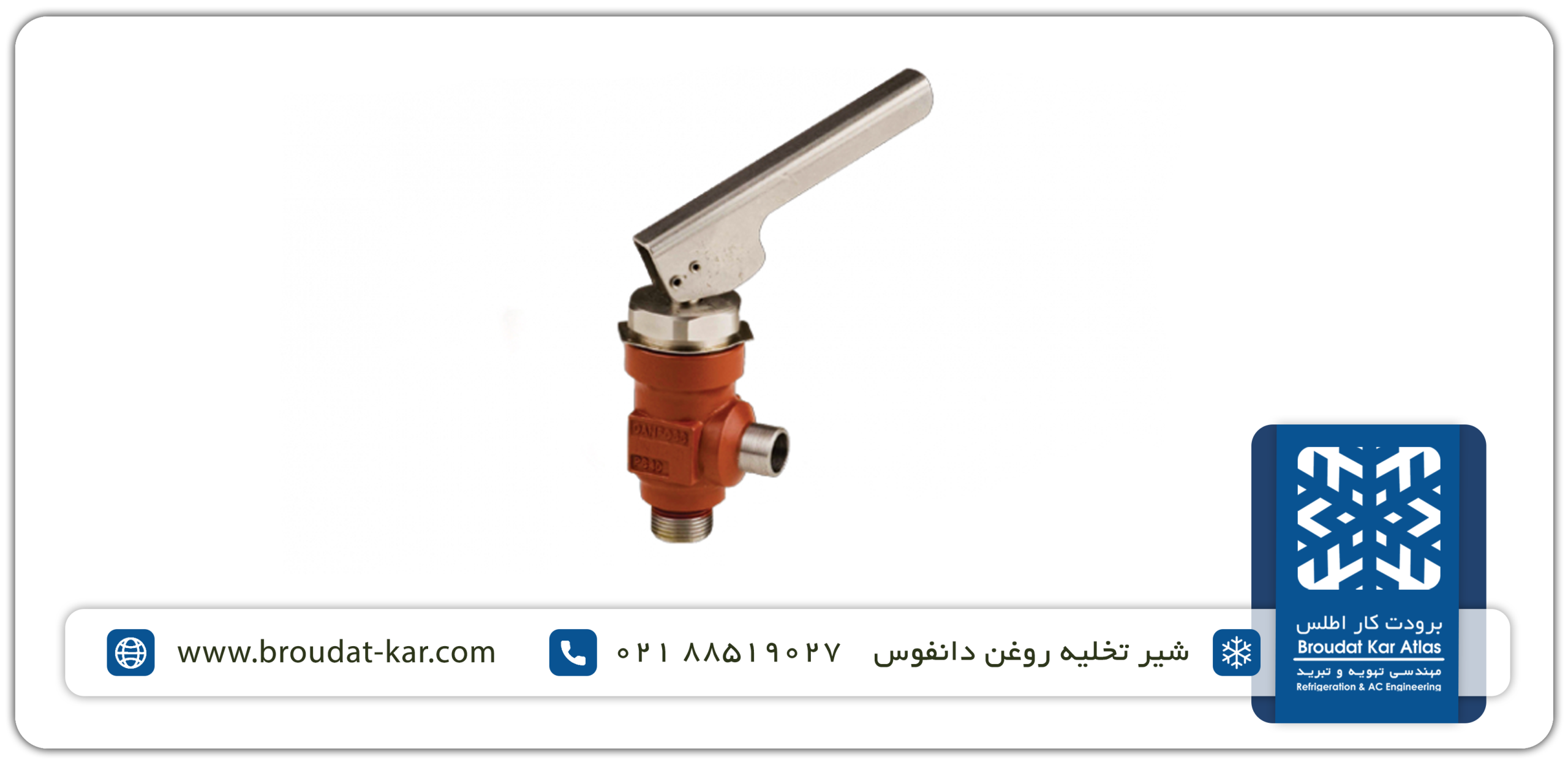

شیر تخلیه روغن آمونیاکی دانفوس Danfoss QDV Quick drain valve
QDV یک شیر قطع و وصل طراحی شده برای تخلیه روغن از سیستم های دارای آمونیاک تحت فشار می باشد. شیر تخلیه روغن QDV بلافاصله پس از رها کردن دستگیره مسیر را می بندد و از نشتی غیر ضروری آمونیاک جلوگیری می کند. استفاده از این شیر علاوه بر ایجاد محافظت برای پرسنل فنی، جهت جلوگیری از انتشار بوی آمونیاک در محیط نیز مؤثر می باشد.
ویژگی های شیر روغن گیریQDV دانفوس:
- مناسب جهت مبرد آمونیاک
- امکان چرخش ۳۶۰ درجه دستگیره
- امکان سفارش گذاری به همراه شیر دستی جهت اجرای سریعتر در سایت
- فشار کاری ۴۰ بار معادل ۵۸۰ psi
- دمای کاری ۱۵۰+/۵۰- درجه سانتیگراد
مدل شیر تخلیه روغن آمونیاکی دانفوس به شرح زیر می باشد.
QDV 15 – QDV 15 + SVA 15

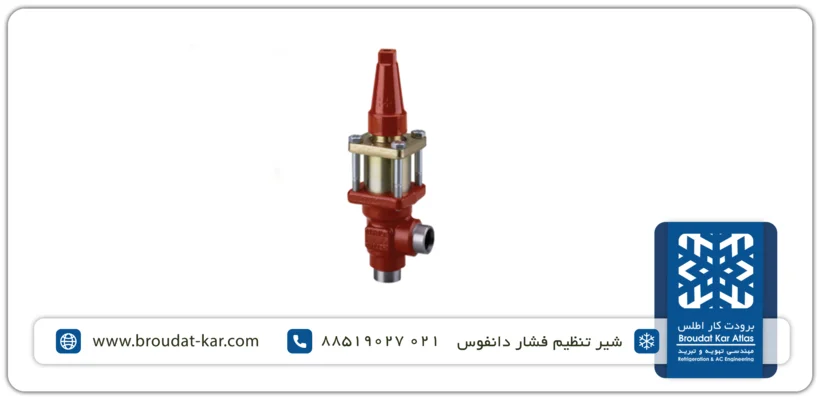

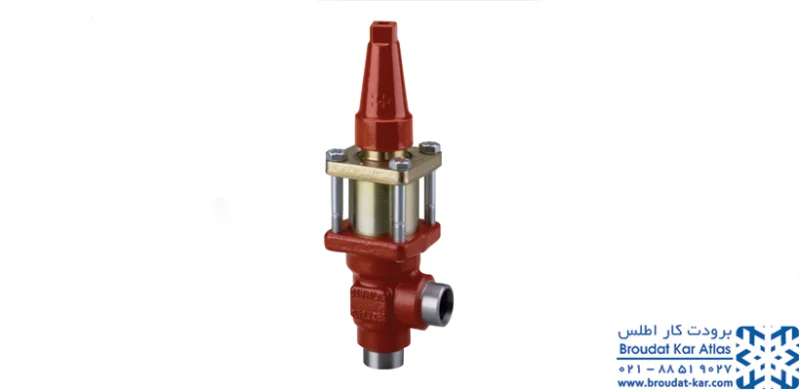

شیر تنظیم فشار آمونیاکی دانفوس Danfoss OFV Pressure regulating valve
شیر OFV به صورت انگِل تولید می شود فشار باز شدن قابل تنظیم دارد. این شیر در بازه ۲ تا ۸ بار قابل تنظیم می باشد که پس از رسیدن فشار به حد تنظیم شده مسیر را باز می کند. شیر OFV را در زمان خاموش بودن سیستم و سرویس می توان به صورت دستی بست. شیر OFV مخصوصاً طراحی شده است تا مانع از جلوگیری لرزش مربوط به سرعت و یا چگالی کم گردد. در نتیجه استفاده از این شیر در نیاز های برودتی با که نوسانات گسترده دارند ممکن است.
ویژگی های شیر روغن گیریOFV دانفوس:
- مناسب جهت مبرد آمونیاک
- امکان چرخش ۳۶۰ درجه دستگیره
- امکان سفارش گذاری به همراه شیر دستی جهت اجرای سریعتر در سایت
- فشار کاری ۴۰ بار معادل ۵۸۰ psi
- دمای کاری ۱۵۰+/۵۰- درجه سانتیگراد
مدل شیر تنظیم فشار آمونیاکی دانفوس به شرح زیر می باشد.
OFV 20 – OFV 25

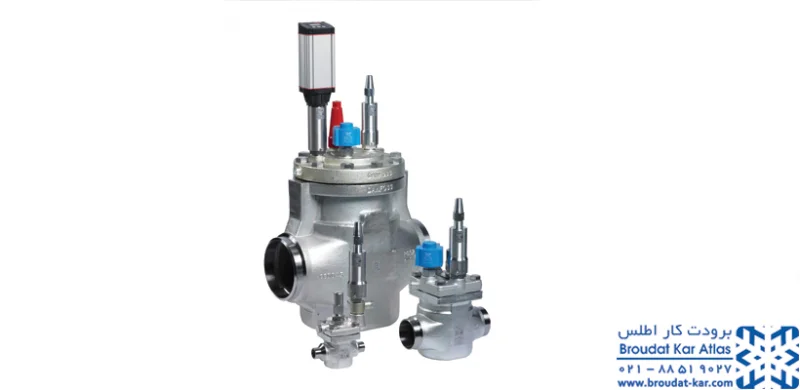

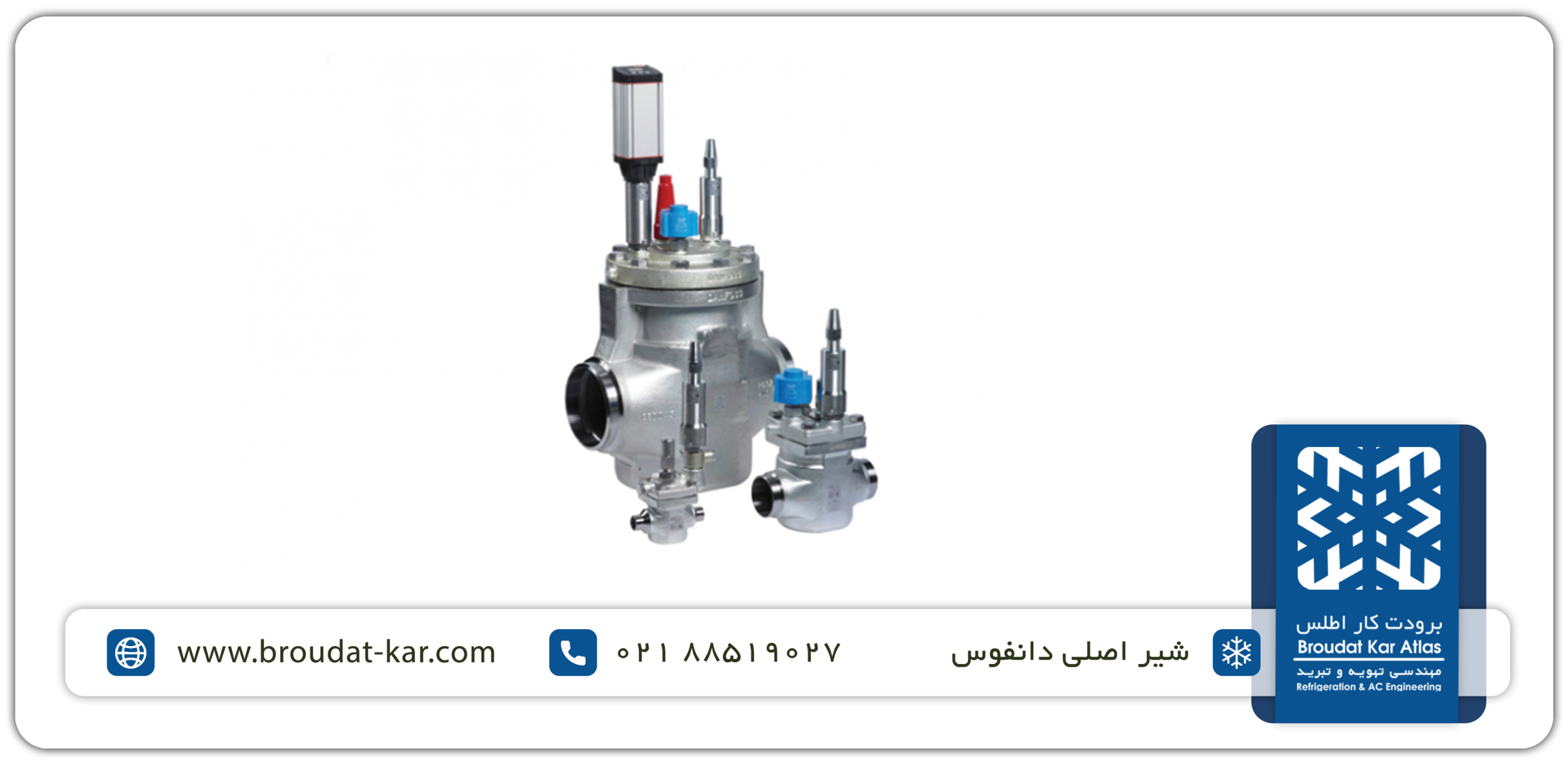

شیر اصلی یا مین ولو آمونیاکی دانفوس Danfoss ICS,PM Pilot operated valve
شیر اصلی یا مین ولو ICS از سه قسمت اصلی تشکیل شده است:
- بدنه شیر
- ماژول عملکرد
- کاور رویی
شیر اصلی یا مین ولو آمونیاکی دانفوس برای تنظیم فشار، دما و روشن و خاموش سیستم برودتی مورد استفاده قرار می گیرد. شیر های اصلی ICS (PM در مدل های قدیمی) را می توان در قسمت فشار پایین و فشار بالای سیستم، خطوط ساکشن خشک و تَر، در خطوط مایع بدون تغییر فاز، استفاده کرد. عملکرد یک شیر ICS به پایلوت های فشاری که روی پایلوت ولو و یا به صورت خارجی (اکسترنال) نصب می شوند، وابسته است. ICS ۱ دارای ۱ کانکشن برای پایلوت فشار و ICS ۳ دارای ۳ کانکشن برای پایلوت فشار می باشد.
ویژگی های شیر اصلی یا مین ولو ICS دانفوس:
- قابل استفاده برای مبرد های آمونیاک، CO2 و فریون ها
- طراحی شده برای کاربرد های برودتی صنعتی
- بدنه ساخته شده از استیل دما پایین
- وزن کم و طراحی فشرده
- فشار کاری ۵۲ بار معادل ۷۵۴ psi
- دمای کاری ۱۵۰+/۵۰- درجه سانتیگراد
مدل شیر تنظیم فشار آمونیاکی دانفوس به شرح زیر می باشد.
ICS 1-15 – ICS 1-25 – ICS 1-32 – ICS 1-40 – ICS 1-50 – ICS 1-65 – ICS 3-15 – ICS 3-20 – ICS 3-25 -ICS 3-32 – ICS 3-40 – ICS 3-50 – ICS 3-65 – ICS 3-80 – ICS 3-100 – ICS 3-125 – ICS 3-150 – ICF 20-4-9 – ICS 20-4-11 – PM1 15 – PM1 20 – PM1 25 – PM1 50 – PM1 65 – PM3 15 – PM3 20 – PM3 25 – PM3 32 – PM3 40 – PM3 50 – PM3 65 – PM3 80 – PM3 100 – PM3 125

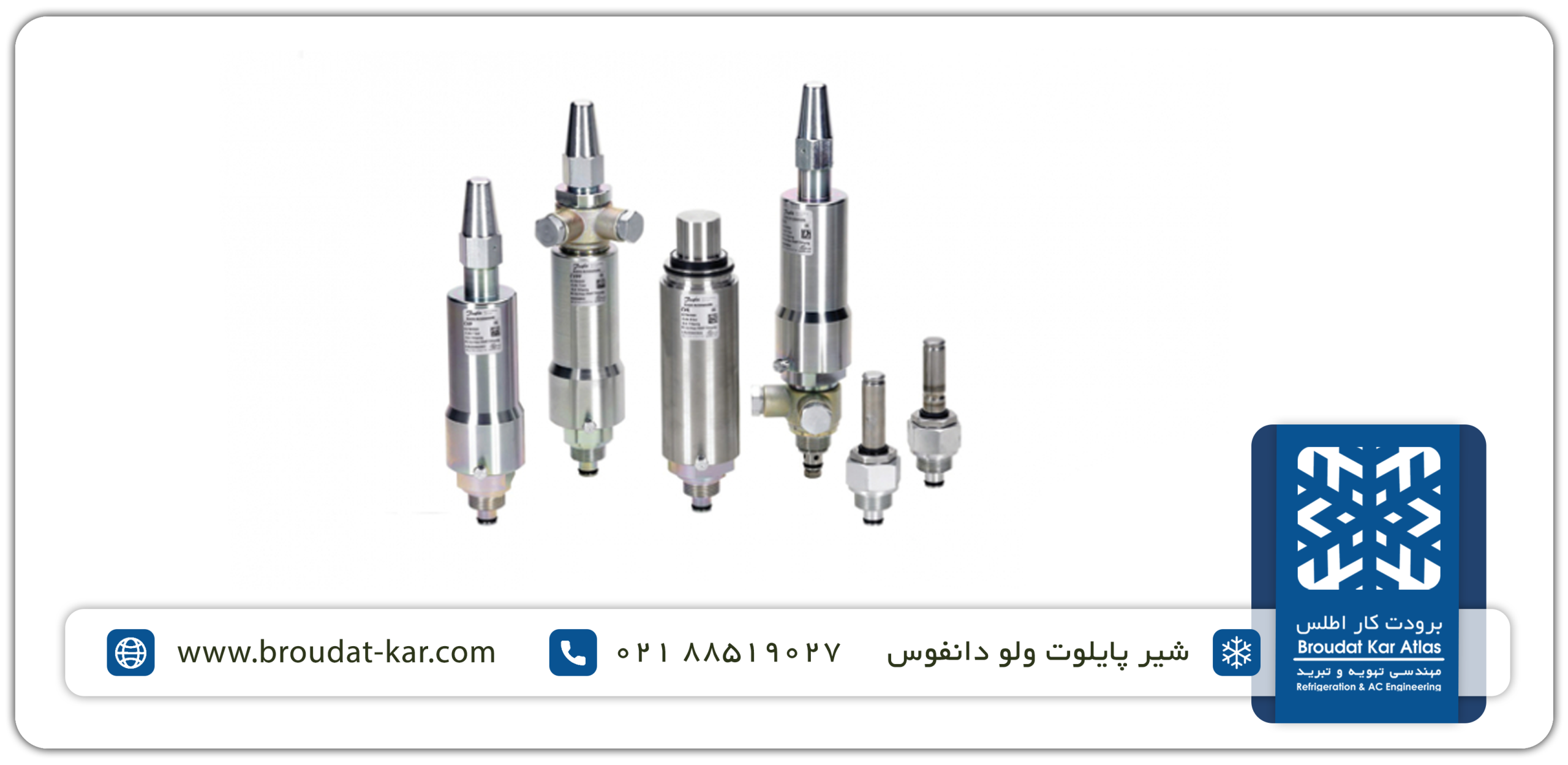

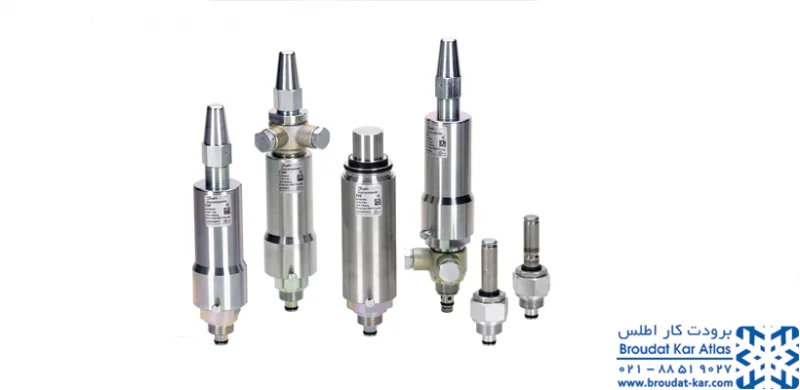

شیر پایلوت یا پایلوت ولو آمونیاکی دانفوس Danfoss CVP,CVPP,CVC,CVH,CVE,EVM Pilot valve
شیر پایلوت آمونیاکی جهت کنترل یک مین ولو مستقیماً روی شیر اصلی نصب می شود. در ظرفیت های کمتر می توان از پایلوت ولو به تنهایی و بدون مین ولو استفاده کرد. بدین منظور پایلوت ولو روی یک هوزینگ CVH ، نصب می شود.
رنج گسترده پایلوت ولو های دانفوس به شرح زیر است :
- مدل CVP : پایلوت ولو فشار ثابت
- مدل CVPP : پایلوت ولو اختلاف فشاری
- مدل CVC پایلوت ولو اختلاف فشاری با پورت فشار مرجع
- مدل CVE پایلوت ولو الکترونیکی فشار ثابت
- مدل EVM(NC) پایلوت ولو شیر برقی نرمالی بسته
- مدل EVM(NO) پایلوت ولو شیر برقی نرمالی باز
- مدل CVH هوزینگ برای نصب پایلوت ولو روی خطوط به صورت خارجی (اکسترنال)
ویژگی های شیر پایلوت یا پایلوت ولو ICS دانفوس :
- قابل استفاده برای مبرد های آمونیاک، CO2 و فریون ها
- کنترل به شدت دقیق فشار و دما
- قابلیت نصب شیر های پایلوت مستقیماً روی مین ولو بدون نیاز به جوشکاری و خطوط جدای پایلوت
- قابلیت استفاده تمامی پایلوت ولو ها در مین ولو ها با تمامی سایز ها
- قابلیت نصب متعدد پایلوت ولو ها به صورت سری و موازی جهت دستیابی به عملکرد های متعدد با یک مین ولو ICS
- دارای واشر مخصوص
مدل شیر تنظیم فشار آمونیاکی دانفوس به شرح زیر می باشد.
CVMD – CVP (L) – CVM (M) – CVPP (L) – CVPP (M) – CVC (L) – CVP (HP) – EVM (NC) – EVM (NO) – CVQ – ORV 50 – ORV THERMOSTAT – AKCC 210 – EKA 179 A – EKA 181 C – MONUAL OP 5-65 – EKS 111 1.5m – EKS 111 3.5m
لیست قیمت قطعات آمونیاکی دانفوس
| قیمت (ریال) | شیردستی خطی کپدار FLEX LINE | قیمت (ریال) | شیردستی انگل کپدارFLEX LINE |
| 220/000/000 | SVA-S10 | 220/000/000 | SVA-S10 |
| 247/000/000 | SVA-S15 | 247/000/000 | SVA-S15 |
| 266/000/000 | SVA-S20 | 266/000/000 | SVA-S20 |
| 337/000/000 | SVA-S25 | 337/000/000 | SVA-S25 |
| 386/000/000 | SVA-S32 | 386/000/000 | SVA-S32 |
| 437/000/000 | SVA-S40 | 437/000/000 | SVA-S40 |
| 568/000/000 | SVA-S50 | 544/000/000 | SVA-S50 |
| 794/000/000 | SVA-S65 | 735/000/000 | SVA-S65 |
| 985/000/000 | SVA-S80 | 901/000/000 | SVA-S80 |
| 1/267/000/000 | SVA-S100 | 1/177/000/000 | SVA-S100 |
| 1/767/000/000 | SVA-S125 | 1/6660/000/000 | SVA-S125 |
| 2/397/000/000 | SVA-S150 | 2/261/000/000 | SVA-S150 |
| 4/902/000/000 | SVA-S200 | 4/551/000/000 | SVA-S200 |
| 9/696/000/000 | SVADL250 | ||
| 12/154/000/000 | SVADL300 | ||
| قیمت (ریال) | استاپ چک ولو FLEX LINE | قیمت (ریال) | الکترونیک |
| 499/000/000 | SCA 15 | 403/000/000 | AKS 3000 |
| 534/000/000 | SCA 20 | 458/000/000 | AKS 33 |
| 648/000/000 | SCA 25 | 1/938/000/000 | AKS 38 |
| 663/000/000 | SCA 32 | 2/122/000/000 | LLS 4000 |
| 694/000/000 | SCA 40 | 458/000/000 | AKS 2050 |
| 1/017/000/000 | SCA 50 | 2/748/000/000 | ICM 25 |
| 1/425/000/000 | SCA 65 | 3/278/000/000 | ICM 32 |
| 1/629/000/000 | SCA 80 | 3/615/000/000 | ICM 40 |
| 2/148/000/000 | SCA 100 | 4/014/000/000 | ICM 50 |
| 2/865/000/000 | SCA 125 | 3/117/000/000 | ICAD 600 |
| قیمت (ریال) | سایت گلاس | 2/684/000/000 | NEW ICAD 1200B |
| 878/000/000 | LLG 185 | 1/158/000/000 | UPS-ICAD |
| 1/199/000/000 | LLG 335 | 7/848/000/000 | AKS 41-00 (1500 mm) |
| 1/933/000/000 | LLG 335 S | 8/041/000/000 | AKS 41-00 (1700 mm) |
| 2/824/000/000 | LLG 590 S | 7/033/000/000 | AKS 41-00 (5m) |
| 3/285/000/000 | LLG 740 S | 1/491/000/000 | EKC 331 |
| 3/718/000/000 | LLG 995 S | 1/476/000/000 | EKC 347 |
| 5/537/000/000 | LLG 1145 S | 1/838/000/000 | EKE 347 |
| 6/763/000/000 | LLG 1550 S | 1/056/000/000 | EKC 366 |
| 760/000/000 | شیشه سایت گلاس ۳۳.5cm | 2/154/000/000 | EKC 361 |
| قیمت (ریال) | رگلاتور FLEX LINE | قیمت (ریال) | فلنج |
| 274/000/000 | REG 10 | 104/000/000 | TYPE 11 |
| 320/000/000 | REG 15 | 140/000/000 | TYPE 12 |
| 344/000/000 | REG 20 | 203/000/000 | 2332 |
| 437/000/000 | REG 25 | 203/000/000 | 2340 |
| 504/000/000 | REG 32 | 306/000/000 | 2440 |
| 568/000/000 | REG 40 | 351/000/000 | 2550 |
| 708/000/000 | REG50 | 351/000/000 | 2565 |
| 920/000/000 | REG 65 | 527/000/000 | 2665 |
| قیمت (ریال) | شیراطمینان | قیمت (ریال) | ریپر کیت |
| 760/000/000 | SFA 15 | 318/000/000 | R.KIT 10 (NEW) |
| 951/000/000 | SFV 20 | 330/000/000 | R.KIT 15 (NEW) |
| 1/070/000/000 | SFV 25 | 429/000/000 | R.KIT 20 (NEW) |
| 1/360/000/000 | DSV 1 | 490/000/000 | R.KIT ۲۵ (پیستونی) |
| 2/047/000/000 | DSV 2 | 456/000/000 | R.KIT ۲۵(دیافراگمی) |
| 1/063/000/000 | BSV 8 | 570/000/000 | OVERHAUL KIT 15 |
| قیمت (ریال) | شیربرقی بدون بوبین | 663/000/000 | OVERHAUL KIT 20 |
| 425/000/000 | EVRA 3 | 735/000/000 | OVERHAUL KIT 25 |
| 667/000/000 | EVRA 10 | 791/000/000 | OVERHAUL KIT 32 |
| 762/000/000 | EVRA 15 | 822/000/000 | OVERHAUL KIT 40 |
| 798/000/000 | EVRA 20 | قیمت (ریال) | چک ولو (شیر یکطرفه) |
| 913/000/000 | EVRA 25 | 385/000/000 | NRVA 15 |
| 1/253/000/000 | EVRA 32 | 385/000/000 | NRVA 20 |
| 1/468/000/000 | EVRA 40 | 606/000/000 | NRVA 25 |
| 667/000/000 | EVRAT 10 | 606/000/000 | NRVA 32 |
| 762/000/000 | EVRAT 15 | 929/000/000 | NRVA 40 |
| 798/000/000 | EVRAT 20 | 929/000/000 | NRVA 50 |
| قیمت (ریال) | فیلتر خطی فلنجی | 1/660/000/000 | NRVA 65 |
| 191/000/000 | FA 15 | 1/306/000/000 | NRVA ۶۵ (بدون فلنچ) |
| 272/000/000 | FA 20 | قیمت (ریال) | مین والو |
| قیمت (ریال) | فیلتر خطی FLEX LINE | 3/202/000/000 | PMFL 80-4 |
| 227/000/000 | FIA 15 | 3/355/000/000 | PMFL 80-5 |
| 227/000/000 | FIA 20 | 3/623/000/000 | PMFL 80-6,7 |
| 286/000/000 | FIA 25 | قیمت (ریال) | فیلتر انگل FLEX LINE |
| 289/000/000 | FIA32 | 286/000/000 | FIA 25 |
| 298/000/000 | FIA 40 | 289/000/000 | FIA 32 |
| 361/000/000 | FIA 50 | 298/000/000 | FIA 40 |
| 714/000/000 | FIA 65 | 361/000/000 | FIA 50 |
| 951/000/000 | FIA 80 | 714/000/000 | FIA 65 |
| 1/218/000/000 | FIA 100 | 951/000/000 | FIA 80 |
| 1/850/000/000 | FIA 125 | 1/218/000/000 | FIA 100 |
| 2/403/000/000 | FIA 150 | ||
| قیمت (ریال) | پرشر و ترموستات | قیمت (ریال) | توری فیلتر |
| 408/000/000 | RT 1A | 125/000/000 | FIA-X15-20 |
| 408/000/000 | RT 5A | 167/000/000 | FIA-X25-40 |
| 563/000/000 | RT 1A (R) | 215/000/000 | FIA-X50 |
| 563/000/000 | RT 5A (R) | 255/000/000 | FIA-X65 |
| 604/000/000 | RT1 AL | 308/000/000 | FIA-X80 |
| 604/000/000 | RT5 AL | 425/000/000 | FIA-X100 |
| 684/000/000 | RT 260 A | 691/000/000 | FIA-X125 |
| 684/000/000 | RT 262 A | 922/000/000 | FIA-X150 |
| 737/000/000 | RT 260 AL | قیمت (ریال) | شیر فشار و تنظیم |
| 380/000/000 | MP 55 A | 458/000/000 | QDV 15 |
| 191/000/000 | EKC 102 A | 696/000/000 | QDV15+SVA15 |
| 51/000/000 | ERC 101 | 735/000/000 | OFV 20 |
| 41/000/000 | ERC 211 | 759/000/000 | OFV 25 |
| 63/000/000 | ERC 214 | 250/000/000 | SNV دو سر مهره |
| 11/000/000 | SENSOR EKS211 | 135/000/000 | SNV دو سر دنده |
| 485/000/000 | RT 101 | 176/000/000 | SNV L ۱۰۰ جوشی |
| 373/000/000 | (...) RT | 303/000/000 | KP 1A |
| 315/000/000 | KP 5A | ||
| 403/000/000 | KP 15A | ||
| قیمت (ریال) | فلوت ولو | 516/000/000 | KP 15A با لوله موئی |
| 2/105/000/000 | SV 1 | 194/000/000 | KP ۸۱ ، KP79 |
| 2/105/000/000 | SV 3 | 184/000/000 | KP 98 |
| 4/760/000/000 | SV 4 | 99/000/000 | KP 77 |
| 4/760/000/000 | SV 5 | قیمت (ریال) | پیلوت ولو |
| 4/760/000/000 | SV 6 | 920/000/000 | CVMD |
| قیمت (ریال) | مین والو (NEW) | 635/000/000 | NEW-CVP (L)-0.66...7BAR |
| 1/207/000/000 | ICS 1-15 , 20 | 866/000/000 | NEW-CVP(M)4...28 BAR |
| 1/182/000/000 | ICS 1-25 | 794/000/000 | NEW-CVPP(L)-0.66...7BAR |
| 1/879/000/000 | ICS 1-32 | 1/010/000/000 | NEW-CVPP(M)4...28BAR |
| 2/455/000/000 | ICS 1-40 | 1/330/000/000 | NEW-CVC(L)-0.66...7 |
| 2/872/000/000 | ICS 1-50 | 866/000/000 | CVP(HP)4...22BAR |
| 3/939/000/000 | ICS 1-65 | 1/389/000/000 | CVE-0.66...8 |
| 1/298/000/000 | ICS 3-15 ,20 | 3/242/000/000 | CVQ-1...+5 |
| 1/451/000/000 | ICS 3-25 | 247/000/000 | EVM-NC without coil |
| 2/117/000/000 | ICS 3-32 | 351/000/000 | EVM-NO without coil |
| 2/688/000/000 | ICS 3-40 | 128/000/000 | CVH |
| 3/088/000/000 | ICS 3-50 | 118/000/000 | EXT CON |
| 4/490/000/000 | ICS 3-65 | 1/491/000/000 | ORV 50 |
| 5/568/000/000 | ICS 3-80 | 713/000/000 | ORV TERMOSTAT |
| 9/175/000/000 | ICS 3-100 | 451/000/000 | AKCC210 |
| 13/757/000/000 | ICS 3-125 | 320/000/000 | EKA 179 A |
| 17/449/000/000 | ICS 3-150 | 194/000/000 | EKA 181 C |
| 714/000/000 | ICF20-2-121-DIN15 (EQUIV OF EVRA15) | 159/000/000 | MONUAL OP 5-65 |
| 786/000/000 | ICF20-2-121H-DIN20 (EQUIV OF EVRA20) | 45/000/000 | EKS 111 1.5M |
| 2/986/000/000 | ICF 20 -4-9 | 51/000/000 | EKS 111 3.5M |
| 3/038/000/000 | ICF20 -4-11 | ||
| قیمت (ریال) | مین ولو | قیمت (ریال) | الکترونیک |
| 1/094/000/000 | PM1-15 , 20 | 6/853/000/000 | AKS 41-08 |
| 1/391/000/000 | PM1-25 | 6/930/000/000 | AKS 41-10 |
| 1/818/000/000 | PM1-32 | 7/033/000/000 | AKS 41-12 |
| 2/202/000/000 | PM1-40 | 7/161/000/000 | AKS 41-15 |
| 2/659/000/000 | PM1-50 | 7/639/000/000 | AKS 41-17 |
| 3/474/000/000 | PM1-65 | 7/841/000/000 | AKS 41-22 |
| 1/182/000/000 | PM3-15,20 | 8/738/000/000 | AKS 41-30 |
| 1/405/000/000 | PM3-25 | ||
| 2/122/000/000 | PM3-32 | ||
| 2/498/000/000 | PM3-40 | ||
| 2/969/000/000 | PM3-50 | ||
| 3/788/000/000 | PM3-65 | ||
| 6/675/000/000 | PM3-80 | ||
| 10/274/000/000 | PM3-100 | ||
| 15/836/000/000 | PM3-125 | ||
خدمات شرکت برودت کار اطلس
شرکت برودت کار اطلس با بیش از ۴۰ سال سابقه درخشان در صنعت تبرید تأمین کننده معتبر شیرالات امونیاکی دانفوس می باشد. کارشناسان ما می توانند در راستای انتخاب بهینه و کاهش هزینه شیرآلات تأسیسات آمونیاکی به شما مشاوره دهند. تمامی قطعات تأمین شده توسط شرکت دارای تضمین اصالت کالا می باشند. جهت دریافت مشاوره رایگان می توانید با ما تماس بگیرید.
سخن پایانی
در این مطلب به معرفی مبرد آمونیاک و شیرالات امونیاکی مورد نیاز صنعت برودت پرداختیم. شیرآلات و کنترل آلات آمونیاکی برند دانفوس دانمارک را با ذکر مدل ها و ویژگی ها و موارد استفاده آن ها معرفی کردیم و کاتالوگ تمامی آنها جهت دانلود در اختیار شما عزیزان قرار دادیم. در آخر نیز لیست قیمت شیر آلات و کنترل آلات آمونیاکی دانفوس را جهت اطلاع منتشر کردیم. خواهشمند است در صورت نیاز به مشاوره و یا خرید محصولات آمونیاکی دانفوس دانمارک با ضمانت اصالت و قیمت با ما تماس بگیرید.
شیر دستی برای قطع و وصل ساده، شیر یکطرفه برای جلوگیری از برگشت جریان و استاپچک ولو برای ترکیب هر دو عملکرد استفاده میشود.
چکولوهایی با طراحی مقاوم و پیستون تعدیل در برابر لرزش پایدارترند و معمولاً در مسیر دهش کمپرسور بهکار میروند.
سایتگلاس روی مخازن نصب میشود تا سطح مایع قابل مشاهده باشد. طراحی سیستم (ثقلی، پمپی یا دایرکت) تعیین میکند سایتگلاس در کجا و با چه محدوده دیدی قرار گیرد.
برای کنترل خودکار جریان مایع، گاز داغ یا ساکشن استفاده میشود و با فرمان الکتریکی باز و بسته میگردد.
این کنترلرها امکان مانیتورینگ پیوسته، تنظیم دقیق فشار و دما و کاهش مصرف انرژی را در مدار آمونیاکی فراهم میکنند.
مطالب مرتبط
شیرآلات آمونیاکی دانفوس
شیرآلات و کنترل آلات سیستم های برودتی | آمونیاکی و فریونی تنوع شیرآلات و کنترل آلات در سیستمهای برودتی بسیار
یخساز صنعتی چیست؟ کارخانه یخ سازی از دستگاه یخساز صنعتی، تجهیزات و تأسیسات جانبی (لیفتراک، سیستم بسته بندی و
آیس بانک Ice bank چیست؟ آیس بانک Ice bank همانطور که از نام آن پیداست دستگاه تولید و نگهداری یخ
