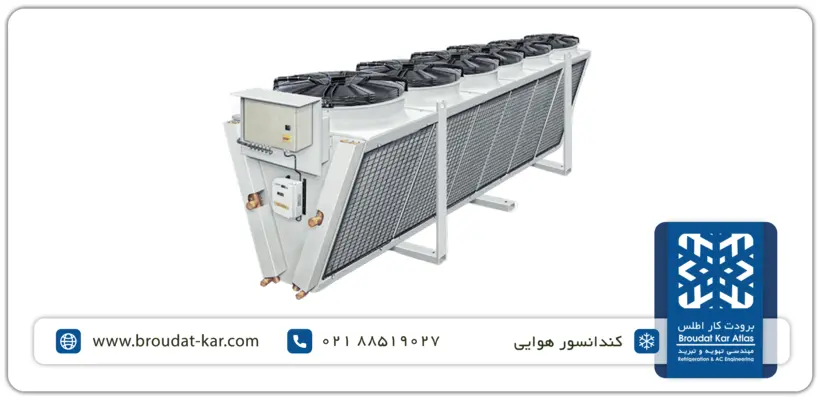

کندانسور فریونی هواخنک

کندانسور سردخانه

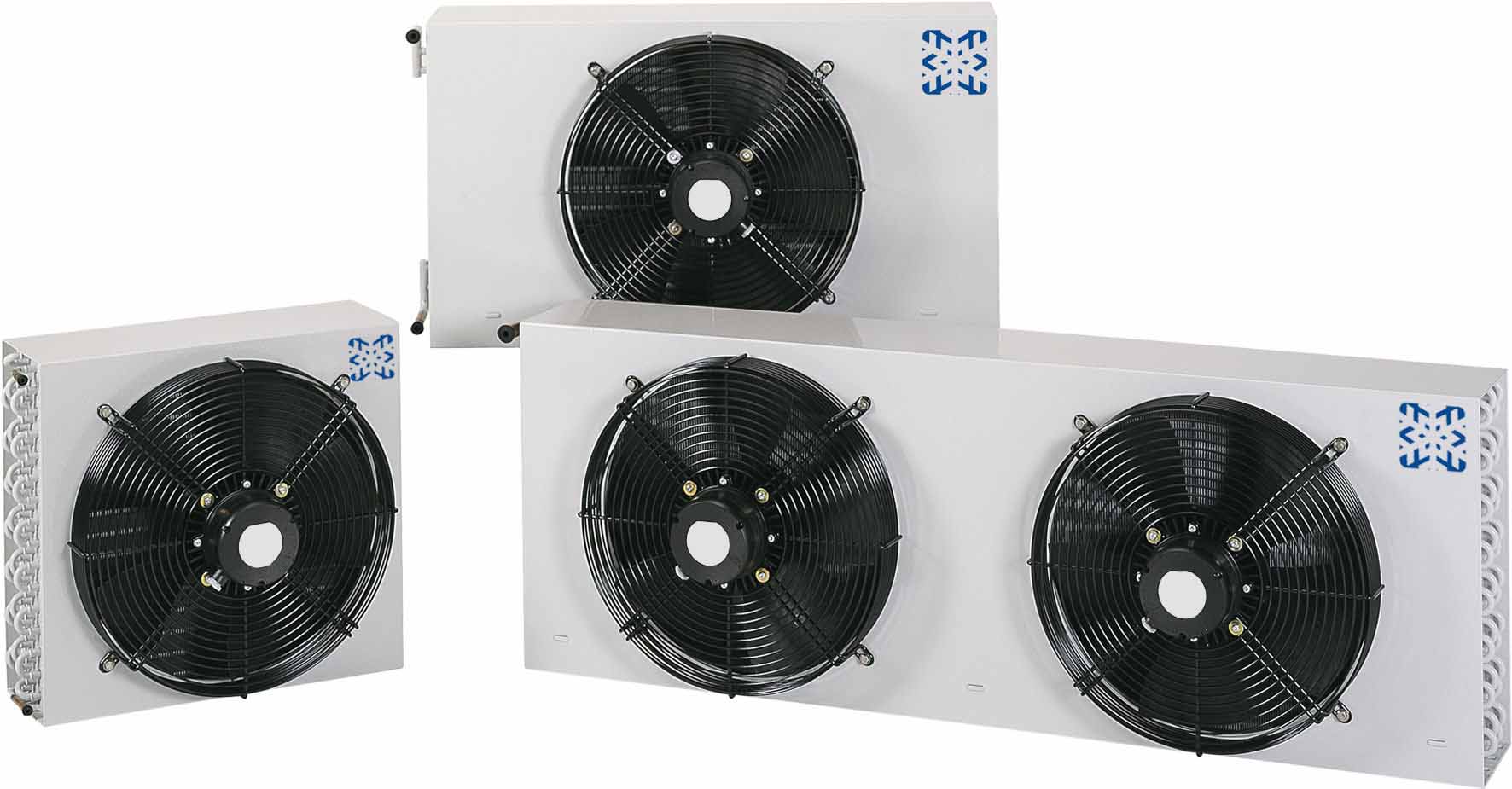

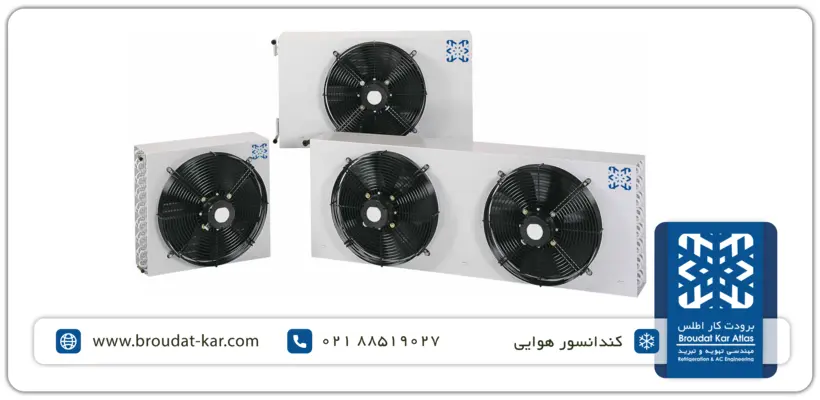

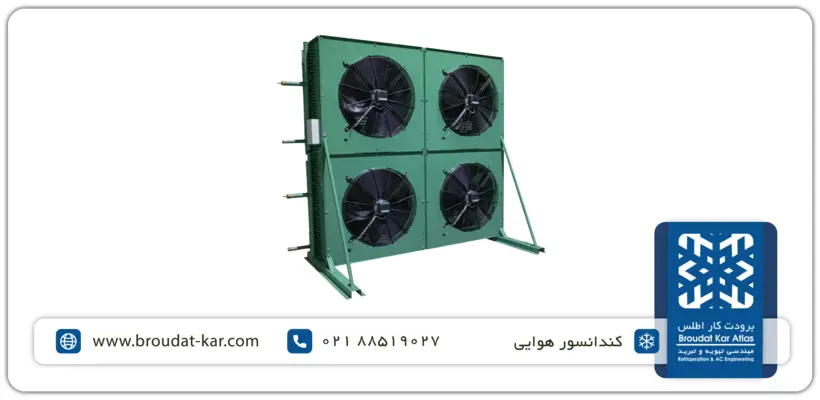

کندانسور فریونی هوا خنک سری ATC با محدوده گسترده ۷ تا ۲۴۰ کیلووات نیازهای برودتی متنوعی را برآورده می کند. در صورت نیاز و بر حسب سفارش امکان طراحی و ساخت کندانسور فریونی با ظرفیت های مورد نیاز نیز فراهم می باشد.

کندانسور فریونی هوا خنک سازگار با مبرد خانواده فریون ها و مناسب برای تهویه مطبوع، سردخانه زیر صفر، سردخانه بالای صفر، سردخانه گوشت، سردخانه مرغ، سردخانه ماهی و میگو، سردخانه میوه و سبزیجات، سردخانه نگهداری دارو و تونل انجماد جهت کارکرد در شرایط آب و هوایی معتدل و گرم و خشک با دماهای ۲۰ تا ۵۵ درجه سانتیگراد می باشد.

اجزای تشکیل دهنده کندانسور فریونی هواخنک

بدنه کندانسور

کندانسور فریونی هوا خنک ATC دارای بدنه ای مستحکم و مقاوم در برابر تأثیرات عوامل جوی و خوردگی بوده و گزینه ای بسیار مناسب جهت استفاده در شرایط آب و هوایی سخت می باشد. بدنه کندانسور از جنس ورق آهن پیش گالوانیزه با پوشش رنگ الکترواستاتیک می باشد که ضریب سرعت خوردگی و پوسیدگی دستگاه را به حداقل ممکن می رساند. کندانسور روی یک شاسی از جنس ورق گالوانیزه با رنگ الکترواستاتیک قرار می گیرد.

کویل کندانسور

کویل کندانسور فریونی هوا خنک ساخته شده از لوله های مسی و فین های آلومینیومی با الگوهای موجدار سینوسی می باشد. فاصله بین فین ها و لوله ها به روش اکسپند مکانیکی به حداقل رسیده و ضریب انتقال حرارت را در این کویل ها تا حد چشمگیری افزایش داده است. فاصله فین ها می تواند ۳ یا ۴ میلیمتر انتخاب گردد. کندانسور فریونی ATC با مبردهای R507 , R502 , R134-A , R404-A و R22 سازگار می باشد. کندانسور ها با گاز نیتروژن تا فشار ۴۵۰ psi مورد تست قرار می گیرند.

فن کندانسور

هوادهی در کندانسور فریونی هوا خنک با استفاده از الکتروفن های دور معکوس سردخانه ای از نوع آکسیال و از برندهای زیلابگ و یا EBM آلمان با کمترین صدای ممکن انجام می شود. کلاس حفاظتی فن کندانسور ها IP54 بوده و دارای یکسال گارانتی می باشند. قطر فن ها از ۳۰ تا ۶۳ سانتیمتر متناسب با ظرفیت هر کندانسور انتخاب می گردد. همچنین مشخصات الکتریکی فن ها ۳۸۰v/50Hz یا ۲۲۰v/50Hz می باشد که در جعبه تقسیم تعبیه شده روی بدنه کندانسور سر بندی می شوند.

متعلقات کندانسور

  • یک مخزن رسیور متناسب با ظرفیت در قسمت زیر کندانسور فریونی هوا خنک تعبیه گردیده است.
  • یک عدد شیر رسیور متناسب با سایز خط مایع در نظر گرفته می شود.
  • پایه های قابل تنظیم روی شاسی جهت نصب کمپرسور تعبیه گردیده است.

طراحی و ساخت کندانسور فریونی هوا خنک بر اساس استاندارد ها

  • استاندارد آمریکایی ARI 460-2000 با موضوع کندانسور هوا خنک با گردش هوای اجباری
  • استاندارد ملی آمریکا ANSI/ASHRAE 20-1997 با موضوع روش های سنجش ظرفیت کندانسور هوا خنک با گردش هوای اجباری
  • استاندارد اروپایی ENV 327 با موضوع تست کندانسور هوا خنک با گردش هوای اجباری

نحوه انتخاب کندانسور فریونی هوا خنک

برای انتخاب کندانسور باید با استفاده از رابطه و جداول زیر عمل نمود.

QN = QD × CC × CR

QD = Q + PC

QN = ظرفیت نامی کندانسور

Q = ظرفیت اواپراتور ( توان برودتی کمپرسور در دمای کارکرد مربوطه )

QD = توان دفع حرارتی مورد نیاز

CC = ضریب تصحیح ظرفیت

CR = ضریب تصحیح مبرد

PC = توان مصرفی کمپرسور

 Δθ= اختلاف دمای تقطیر و دمای محیط

مثال : در یک سردخانه که در آن توان برودتی مورد نیاز ما ۹/۲ کیلووات و توان مصرفی کمپرسور ۱/۸ کیلووات و گاز مبرد R-22 باشد و دمای تقطیر ۴۰ درجه سانتیگراد و دمای محیط ۳۲ درجه سانتیگراد باشد.

QD= Q+PC = ۱.۸+۹.۲=۱۱                  CR= ۱

CC= ۱.۸۹

QN= ۱۱×۱.۸۹×۱=۲۰.۷۹

بنابراین کندانسور مدل ATC-500-1 برای این سردخانه مناسب می باشد.

جدول تصحیح اختلاف دمای کندانسور با محیط

Capacity Correction Coefficient
(Temperature Difference (°C
۲۰ ۱۷ ۱۵ ۱۲ ۱۰ ۸ ۶ (Δθ(°C
۰/۷۵ ۰/۸۸ ۱ ۱/۲۵ ۱/۴۹ ۱/۸۹ ۲/۵۰ Cc

جدول تصحیح نوع مبرد کمپرسور

Refrigerant Correction Coefficient CR
Correction Coefficient Refrigerant
۱/۰۰ R-22
۰/۹۸ R-404A
۱/۰۳ R-134A
