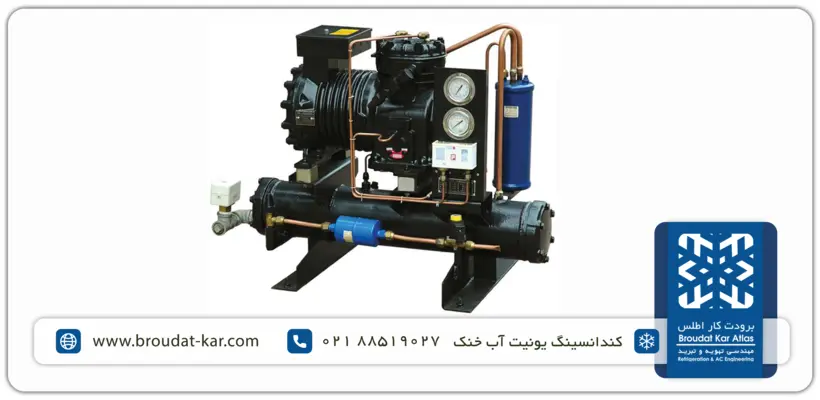

کندانسینگ یونیت آب خنک
برای آشنایی با مفهوم کندانسینگ یونیت آب خنک (Water Cooled Condensing unit)، بهتر است ابتدا با اصطلاح «کندانسینگ یونیت» آشنا شویم. به زبان ساده، این دستگاه یک واحد یکپارچه متشکل از کمپرسور و کندانسور است (بدون اواپراتور) که وظیفه تبدیل مبرد از حالت گاز به مایع را بر عهده دارد. در یک واحد دستگاه کندانسینگ، تجهیزات دیگری مانند تابلو برق، کنترلرها، رسیور، لولهها و … نیز وجود دارد.
این دستگاه به عنوان یکی از یونیتهای خنککننده خارجی در سیستمهای برودتی و تهویه مطبوع (HVAC) شناخته میشود.

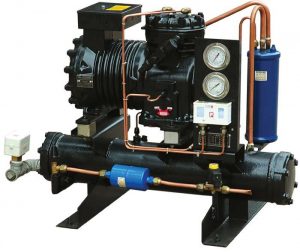

دستگاه کندانسینگ یونیت آب خنک، یکی از انواع کندانسینگ یونیت است که در آن، کندانسور از طریق لولههای درون پوسته با آب در تماس است. با این کار، مبرد در فاز گازی، گرمای خود را در کندانسور از طریق لولهها به آب منتقل میکند و به مایع تبدیل میشود. در حقیقت، سیالی که کندانسور را خنک میکند، در این نوع کندانسینگ یونیت، آب است.
انواع کندانسینگ یونیت
کندانسینگ یونیتها، به عنوان اجزای اصلی سیستمهای تبرید تراکمی، نقش حیاتی در ایجاد آسایش حرارتی محیط ایفا میکنند. این دستگاهها به دو دسته کلی تقسیم میشوند:

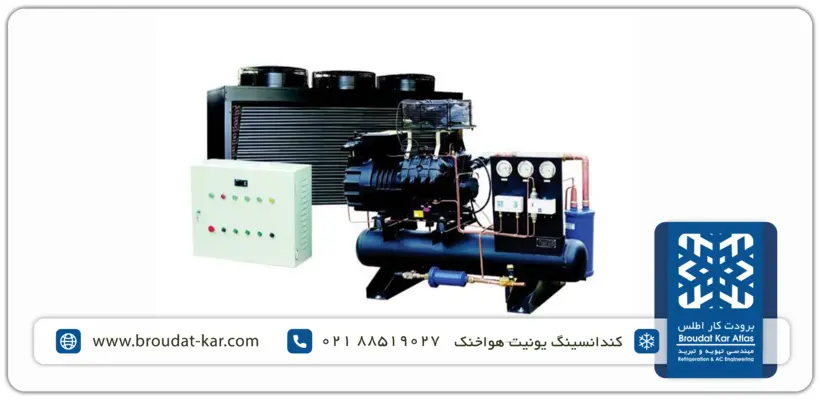

کندانسینگ یونیت هوا خنک
در این نوع، کندانسور (مبدل حرارتی) با استفاده از جریان هوا خنک میشود. فنهایی که در این دستگاهها تعبیه شدهاند، هوا را بر روی کویلهای کندانسور دمیده و به این ترتیب گرمای مبرد را به محیط اطراف منتقل میکنند. کندانسینگ یونیتهای هواخنک طراحی سادهای دارند؛ از طرفی هزینه نگهداری آنها پایین بوده و به آب نیاز ندارند؛ به همین دلیل اغلب در سیستمهای برودتی و تهویه مطبوع خانگی و تجاری مورد استفاده قرار میگیرند.

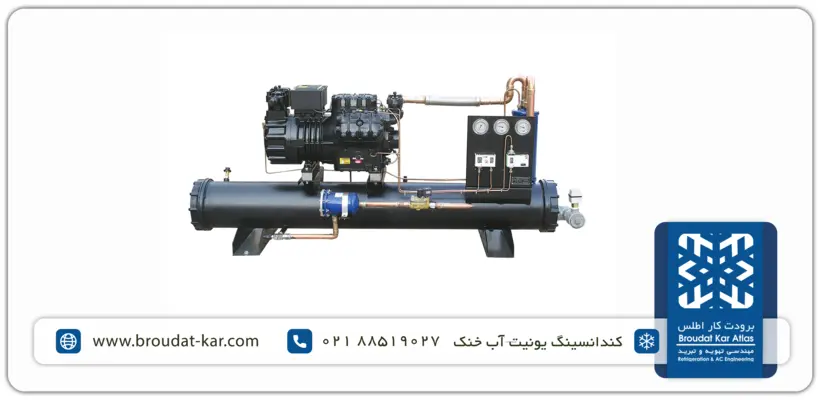

کندانسینگ یونیت آب خنک
در کندانسینگ یونیت آب خنک، بر خلاف مدل قبلی، کندانسور با استفاده از جریان آب خنک میشود. آب گرم شده در کندانسور به برج خنککننده یا یک سیستم دفع حرارتی دیگر منتقل میشود تا مجدداً خنک شده و به چرخه بازگردد. کندانسینگ یونیتهای آب خنک به دلیل ظرفیت سرمایشی بالا و راندمان بهتر، معمولاً در سیستمهای تهویه مطبوع بزرگ و صنعتی مورد استفاده قرار میگیرند. این نوع کندانسینگ یونیتها در مناطق گرم و خشک که دمای محیط بالا است، عملکرد بهتری دارند.
مشخصات فنی کندانسینگ یونیت آب خنک
معمولا در بررسی مشخصات فنی واحدهای کندانسینگ، فاکتورهایی مانند ظرفیت سرمایشی یا توان برودتی، نوع مبرد، جنس کندانسور، نوع کنترلکننده و … مهم هستند. در ادامه مشخصات فنی کندانسینگ یونیت ATCS سری AL را به عنوان نمونه بررسی خواهیم کرد:
- ظرفیت سرمایشی: ۵/۲ تا ۱۸۵ کیلووات
- نوع مبرد: R507 , R502 , R134-A , R404-A و R22
- جنس کندانسور: جنس شل یا پوسته از لوله ماسمان و جنس لوله های داخلی از مس و یا مانسمان است.
- نوع کنترل کننده: آنالوگ یا دیجیتال
- سطح صدای تولید شده: برای فضاهایی که نیاز به سکوت دارند، مهم است.
- دمای کاری کندانسور: ۴۰ درجه سانتیگراد
- دمای کاری اواپراتور: ۴۵- تا ۱۲.۵+ درجه سانتیگراد
جدول زیر، مشخصات فنی کندانسینگ یونیت ATCS سری AL را نشان میدهد:
Refrigeration Capacity (W)
Suction Return Temperature 25°C No Liquid Subcooling R-22 50 Hz
Evaporating Temperature (°C)
Condensing Temp. (°C)
Compressor Model
Condensing Unit Model
5-
10-
15-
20-
25-
6520
5320
4260
3320
2480
40
300FSV2-F
ATCS-300-FW
8970
7450
6000
4650
3480
40
400FSV2-F
ATCS-400-FW
11900
9640
7590
5790
4300
40
503FSV2-F
ATCS-503-FW
17600
14430
11500
8870
6970
40
755FSV2-F
ATCS-755-FW
| Evaporating Temperature (°C) | Cond. Temp. (°C) | Compressor Model | Condensing Unit Model | ||||||||||||
| 40- | 35- | 30- | 25- | 20- | 15- | 10- | 5- | 0 | 5 | 7 | 10 | 12.5 | |||
| 710 | 1200 | 1720 | 2260 | 2930 | 3760 | 4680 | 5780 | 6980 | 8100 | 9150 | 10150 | 11100 | 40 | 200-AL-50 | ATCS-AL-20-50 |
| 4450 | 5610 | 7030 | 8850 | 10500 | 12200 | 13700 | 15100 | 16600 | 40 | 300-AL-60 | ATCS-AL-30-60 | ||||
| 6100 | 7600 | 9500 | 11280 | 13600 | 16300 | 17500 | 19500 | 21200 | 40 | 400-AL-65 | ATCS-AL-40-65 | ||||
| 6600 | 8430 | 10500 | 12840 | 15610 | 18810 | 20600 | 22800 | 24500 | 40 | 500-AL-70 | ATCS-AL-50-70 | ||||
| 2280 | 3020 | 4410 | 5930 | 7710 | 9750 | 12060 | 14760 | 40 | 500-AL-75 | ATCS-AL-50-75 | |||||
| 1100 | 1720 | 2460 | 3350 | 4390 | 5610 | 7030 | 40 | 200-AL-60 | ATCS-AL-20-60 | ||||||
| 1850 | 2600 | 3550 | 4720 | 6100 | 7600 | 9500 | 40 | 300-AL-65 | ATCS-AL-30-65 | ||||||
| 2020 | 2810 | 3900 | 5200 | 6700 | 8500 | 10500 | 40 | 300-AL-70 | ATCS-AL-30-70 | ||||||
| 2020 | 2800 | 3900 | 5200 | 6700 | 8500 | 10500 | 40 | 400-AL-70 | ATCS-AL-40-70 | ||||||
| 2520 | 3560 | 4800 | 6300 | 8000 | 9960 | 12240 | 40 | 400-AL-75 | ATCS-AL-40-75 | ||||||
اجزای کندانسینگ یونیت آب خنک
در ادامه، به بررسی دقیقتر اجزای تشکیلدهنده یک کندانسینگ یونیت و عملکرد هر یک میپردازیم.
کمپرسور (Compressor)
کمپرسور در این سیستم، وظیفه فشردهسازی گاز مبرد و افزایش فشار و دمای آن را بر عهده دارد. به نحوی که با افزایش فشار توسط کمپرسور، دمای گاز مبرد نیز افزایش یافته و این گاز گرم به سمت کندانسور هدایت میشود. انواع کمپرسور پیستونی، روتاری، اسکرال و اسکرو در کندانسینگ یونیت استفاده میشود.
کمپرسور در کندانسینگ یونیت یکی از اجزای اصلی و مهم می باشد. در کندانسینگ یونیت آب خنک سری ATCS از کمپرسور با برند های مطرح دنیا نظیر : بیتزر Bizter، دی وی ام DWM، منیروپ دانفوس Maneurop Danfoss، کوپلند Copeland و رفکامپ Refcomp استفاده می گردد. سفارش کمپرسور از تمامی برند های فوق امکان پذیر می باشد.
کندانسور (Condenser)
کندانسور، در حقیقت همان قسمتی است که در آن گاز مبرد پر فشار و گرم به مایع تبدیل میشود. نحوه عملکرد آن به این صورت است که گاز مبرد داغ از کمپرسور وارد کندانسور شده و با از دست دادن گرما به محیط اطراف (هوا یا آب)، به مایع تبدیل میشود. در حال حاضر، انواع کندانسور هوا خنک (با استفاده از فن) و آب خنک (با استفاده از آب برج خنککننده) در سیکلهای تبرید کاربرد دارند.
کندانسور آب خنک از نوع پوسته و لوله (شل و تیوب) می باشد. جنس شل یا پوسته از لوله ماسمان بوده و جنس لوله های داخلی می تواند از مس و یا مانسمان باشد. بفل های داخل پوسته به نحوی طراحی شده اند تا ضریب انتقال حرارت را در این کندانسور تا حد چشمگیری افزایش دهد. هدر های دو سر کندانسور جهت سرویس و یا تعویض لوله های داخلی به راحتی قابل بازگشایی هستند. کندانسور ها با گاز نیتروژن تا فشار ۴۵۰ psi مورد تست قرار می گیرند.
رسیور (Receiver)
رسیور یکی از بخشهای مهم Condensing unit است که وظیفه ذخیره مایع مبرد اضافی را بر عهده دارد.این بخش، در صورت نیاز، مایع مبرد اضافی را در خود ذخیره کرده و در صورت کاهش فشار، آن را به سیستم تزریق میکند.
تابلو برق
کنترل و محافظت از اجزای الکتریکی سیستم بر عهده تابلو برق است. در این تابلو، کلیدهای قدرت، کنتاکتورها، رلهها، ترموستاتها و سایر تجهیزات کنترل قرار دارند.
پمپ آب (در کندانسورهای آب خنک)
پمپ آب در حقیقت وظیفه دارد تا جریان آب در مدار بسته را به گردش در آورد. با گردش آب، انتقال حرارت در کندانسور نیز صورت میگیرد.
شیرآلات و کنترل آلات
کندانسینگ یونیت ATCS به صورت یونیت آماده نصب می باشد. تمامی شیرآلات و کنترل آلات شامل : لرزه گیر، شیر دستی، شیر برقی، سایت گلاس، فیلتر درایر، کنترل فشار بالا و پایین، کنترل فشار روغن کمپرسور از برند دانفوس دانمارک پکیج شده و کل سیستم با گاز نیتروژن با فشار 450psi تست و آماده حمل می گردد. ضمناً مخازن اویل سپراتور و مایع شکن در صورت نیاز قابل سفارش می باشد.
دامنه ظرفیت کندانسینگ یونیت آب خنک
کندانسینگ یونیت آبی سری ATCS با دامنه ظرفیت از ۲/۵ تا ۱۸۵ کیلووات بوده و با مبردهای R507 , R502 , R134-A , R404-A و R22 سازگار می باشد. همچنین امکان طراحی و ساخت کندانسینگ یونیت با ظرفیت مورد نیاز بر حسب سفارش نیز فراهم می باشد.
کاربرد کندانسینگ یونیت آب خنک
کندانسینگ یونیت آبی ATCS سازگار با مبرد خانواده فریون ها و مناسب برای سیستم های تهویه مطبوع، کلین روم، سردخانه زیر صفر، سردخانه بالای صفر، سردخانه گوشت، سردخانه مرغ، سردخانه ماهی و میگو، سردخانه میوه و سبزیجات، سردخانه نگهداری دارو و تونل انجماد جهت دستیابی به دماهای ۴۵- تا ۱۲.۵+ درجه سانتیگراد می باشد.
کندانسینگ یونیت آبی سری ATCS برای تقطیر، ذخیره و هدایت مبردهای خانواده فریون در سیستم های تبرید صنعتی و تهویه مطبوع به کار می رود. با توجه به ظرفیت برودتی مورد نیاز و دماهای آب و سالن به سادگی قادر به انتخاب آن از کاتالوگ این محصول می باشید. محدوده گسترده ظرفیت نیازهای برودتی متنوعی را برآورده می کند.
طراحی کندانسینگ یونیت آب خنک
طراحی کندانسینگ یونیت باید بر اساس استانداردهای جهانی صورت گیرد؛ برای مثال، کندانسینگ یونیتهای «برودت کار اطلس» دقیقاً مطابق با استاندارد ملی آمریکا ANSI/ASHRAE ۱۵ طراحی شدهاند.
این شرکت برای ساخت کندانسینگ یونیت، از تجهیزات اورجینال و پیشرفته و همچنین برندهای معروف جهانی استفاده میکند. برای مثال، کمپرسورهای مورد استفاده، از برندهای معروفی مانند رفکامپ (Refcomp)، کوپلند (Copeland) و دانفوس (Danfoss) هستند.
در مواردی که امکان استفاده از کندانسینگ یونیت هوا خنک مطلوب نیست و یا فضای کم اجازه استفاده از این دستگاه را نمی دهد می توان از کندانسینگ یونیت آبی استفاده کرد. در این نوع از کندانسینگ یونیت کندانسور جهت خنک سازی مبرد از آب به جای هوا استفاده می کند. آبی که مورد استفاده کندانسور قرار می گیرد یا باید یک بار مصرف باشد و یا باید توسط برج خنک کن دمایش کاهش پیدا کند.
قیمت کندانسینگ یونیت آب خنک
قیمت کندانسینگ یونیت آب خنک، اغلب به فاکتورهایی مانند برند سازنده، تجهیزات مورد استفاده، ظرفیت بار برودتی و … بستگی دارد. به صورت کلی، عوامل تاثیرگذار بر قیمت کندانسینگ یونیت آب خنک عبارت هستند از:
- برند سازنده
- توان برودتی
- نوع تجهیزات مورد استفاده
- ابعاد
- قیمت ارز
کاتالوگ کندانسینگ یونیت آب خنک
تمام اطلاعات مورد نیاز فنی در کاتالوگ کندانسینگ یونیت آب خنک آورده شده است. شما میتوانید با مراجعه به کاتالوگ، کمیتهایی مانند دمای اواپراتور، دمای کندانسور، ظرفیت سرمایشی، نوع و مدل کندانسور و … را بررسی کنید.
تفاوت کندانسینگ با چیلر چیست؟
چیلر، نوعی سیستم سرمایشی است که برای خنککردن آب استفاده میشود. آب سرد خروجی از چیلر، معمولاً برای تهویه مطبوع یا فرآیندهای صنعتی به کار میرود. این در حالی است که کندانسینگ یونیت بخشی از یک سیکل برودت است که وظیفه خنککردن مبرد را بر عهده دارد. مبرد خنک شده (به شکل مایع) دوباره وارد سیکل تبرید میشود.
مزایا و معایب کندانسینگ یونیت آب خنک
در جدول زیر، مزایا و معایب کندانسینگ یونیت آب خنک آورده شده است:
| مزایا | معایب |
| طراحی کم حجم و مناسب | مصرف آب بالا |
| نصب آسان | نیاز به نگهداری بیشتر |
| قیمت مناسب | تعمیر و نگهداری بیشتربه دلیل رسوب گذاری |
| راندمان بالاتر از هوا خنک | محدودیت در مناطق کم آب |
| طول عمر بالا |
نتیجه گیری
کندانسینگ یونیت آب خنک با ویژگیهای خاص و کاربردهای گسترده، انتخابی عالی برای پروژههایی است که نیاز به راندمان بالا و عملکرد پایدار دارند. از کاربرد در سردخانههای صنعتی گرفته تا سیستمهای تهویه مطبوع پیشرفته، این دستگاهها انعطافپذیری و کارایی فوقالعادهای را ارائه میدهند. اگر به دنبال سیستمی هستید که در شرایط گرم و با محدودیت فضا بهترین عملکرد را داشته باشد، کندانسینگ یونیت آب خنک بهترین گزینه برای شماست.
استفاده از آب نرم یا فیلترشده و نگهداری منظم لولهها و کندانسور به کاهش رسوبگذاری کمک میکند.
ظرفیت مورد نیاز بر اساس محاسبات بار برودتی و دماهای کاری تعیین میشود. بهتر است در این زمینه با متخصصین برودت کار اطلس مشورت کنید یا به کاتالوگ محصولات مراجعه نمایید.
بله، اما نیازمند سیستمهایی مانند برج خنککننده با مصرف بهینه آب یا استفاده از آب بازیافتی است.
