في هذه المقالة سنستعرض بصورة علمية كيف يمكن لاختيار نوع باب غرفة التبريد الصناعية، والعزل، ونظام التحكم، وحتى طريقة استخدام العاملين، أن يحقق وفراً يصل إلى 50٪ في استهلاك الطاقة. ولتحقيق ذلك، سنبحث في كل شيء بدءاً من ظاهرة تسرّب الهواء مروراً بالتقنيات الحديثة مثل الأبواب عالية السرعة (High-Speed Doors) وأنظمة ستارة الهواء (Air Curtain)، وذلك بالاعتماد على بيانات واقعية ودراسات حالة.
وفي الختام، سنتطرق إلى استعراض الحلول المُحلية التي تقدمها شركة برودت كار أطلس؛ وهي مجموعة تمتلك أكثر من ثلاثة عقود من الخبرة في تصميم وتصنيع مختلف أنواع أبواب غرف التبريد الصناعية — من الأبواب المفصلية والانزلاقية إلى الأبواب الكهربائية وأبواب التحكم بالجو — وفقاً للمعايير العالمية، مما يسهم في تمهيد مسار تحسين كفاءة الطاقة للصناعات في إيران.
مستوى فاقد الطاقة أثناء فتح وإغلاق باب غرفة التبريد الصناعية
يُعَدّ أحد أهم مصادر هدر الطاقة في غرف التبريد ظاهرة تُسمّى Infiltration Load أو تسرب/نفاذ الهواء. فكلّما تم فتح باب غرفة التبريد، يستبدل الهواءُ الدافئ والرطب من الخارج الهواءَ البارد داخل الغرفة. هذا التبادل البسيط يؤدي إلى دخول الحرارة والرطوبة وتكوّن الجليد على جزء المبخر (الإيفابوراتور)، وهو ما يرفع بشكل مباشر الحمل التبريدي المطلوب على النظام.
أظهرت دراسة صادرة عن وزارة الطاقة الأميركية (DOE) وتقرير لـ ASHRAE أنّ تسرب الهواء الخارجي عبر الأبواب يمكن أن يشكّل أكثر من 50٪ من الحمل التبريدي في غرف التبريد ذات معدّل الفتح والإغلاق المرتفع. وبعبارة أخرى، فإن نصف الطاقة الكهربائية المستهلكة في بعض أنظمة التبريد يُستخدم فقط لتبريد الهواء الذي يدخل إلى الغرفة أثناء فترة بقاء الباب مفتوحًا.
لهذا السبب لا يُعتبَر باب غرفة التبريد مجرّد عنصر فيزيائي فحسب، بل يُعدّ نقطةً حرجة في كفاءة استهلاك الطاقة.
توجد عوامل متعددة تؤثر في شدة هذا الفاقد من الطاقة، من بينها:
اختلاف درجة الحرارة بين الداخل والخارج
مستوى الرطوبة
سرعة الرياح
مدة بقاء الباب مفتوحًا
وكلما ازداد فرق درجة الحرارة بين داخل وخارج غرفة التبريد الصناعية، ازداد معدل انتقال الحرارة والرطوبة بصورة شبه أسّية. إضافةً إلى العوامل الفيزيائية، يلعب السلوك البشري دورًا مهمًا في زيادة أو خفض استهلاك الطاقة. ففي غرف التبريد التي يترك فيها العاملون الأبواب مفتوحة لوقت أطول من اللازم، أو التي تُستخدم فيها أبواب يدوية وبطيئة الحركة، يكون مقدار الطاقة المهدَرة أضعاف ما هو عليه في الحالات التي يوجد فيها تحكم مناسب. وللحدّ من هذه الخسائر، يمكن الاستفادة من حلول مثل تركيب أبواب أوتوماتيكية مزوّدة بحساسات حركة ومؤقتات ذكية لضبط زمن الفتح والإغلاق.
أظهرت هذه الدراسة أنّه من خلال تطبيق جميع حلول تحسين كفاءة الطاقة، يمكن خفض استهلاك الطاقة في غرفة التبريد الصناعية بنسبة تقارب 30 إلى 40 بالمئة. كما أن تركيب جهاز ستارة الهواء على الباب أسهم في تقليل استهلاك الطاقة بشكل ملحوظ (حتى حدود 37 بالمئة)، وهو أسلوب يُعتبَر فعّالًا للغاية في خفض تكاليف الطاقة، ولا سيّما عندما يكون معدّل الدخول والخروج إلى داخل غرفة التبريد مرتفعًا.
أنواع أبواب غرف التبريد الصناعية ومقارنتها من حيث فاقد الطاقة
وفيما يلي سنستعرض أنواع الأبواب الشائعة المستخدمة في غرف التبريد، حيث إنّ كلاً منها — بحسب طريقة عمله وبنيته الإنشائية — يُحدِث تأثيرًا مختلفًا في كفاءة استهلاك الطاقة في غرفة التبريد.

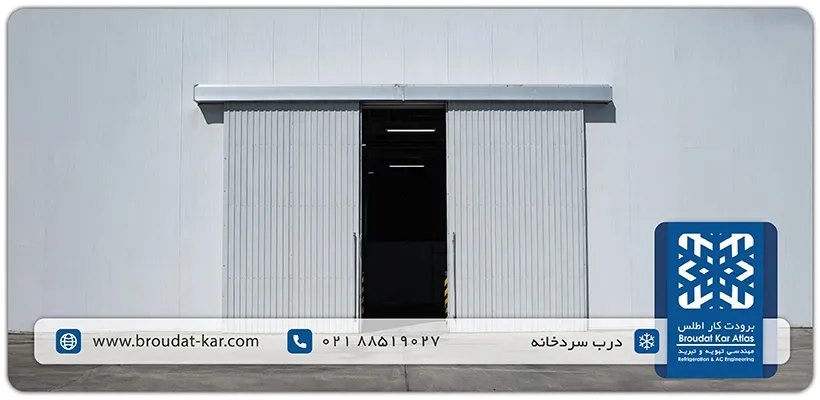

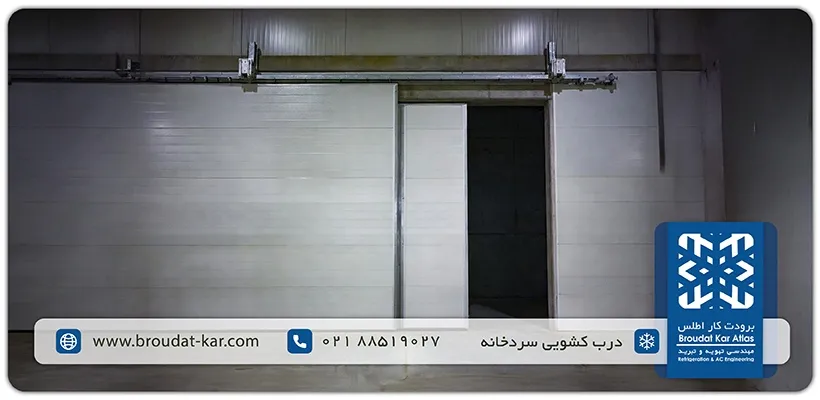

باب انزلاقي (Sliding Door)
مناسب لغرف التبريد ذات معدّل الحركة المرتفع؛ يتميّز بسرعة الفتح والإغلاق، وإحكام جيد للإغلاق، وعدم احتياجه لمساحة كبيرة. وبفضل تقليل زمن بقاء الباب مفتوحًا، تسهم هذه الأبواب بشكل ملحوظ في خفض تسرب الحرارة إلى داخل غرفة التبريد.

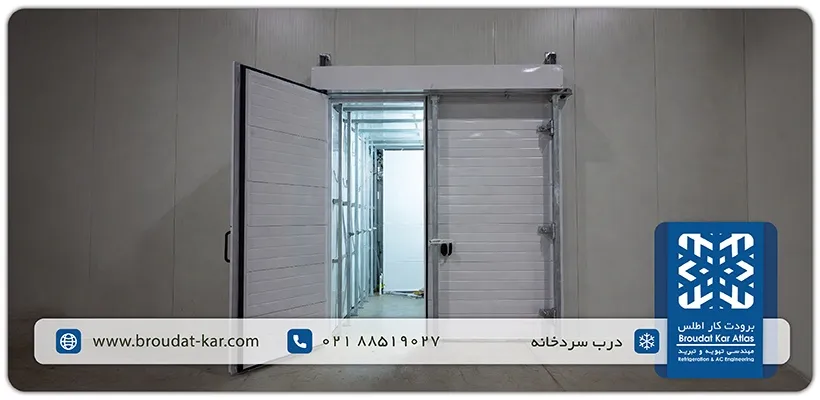

باب مفصلي (Hinged Door)
خيارٌ أكثر اقتصاديةً لغرف التبريد الصغيرة أو ذات معدّل الحركة المحدود. غير أنّ بطء فتحه وإغلاقه مقارنةً بالأبواب الانزلاقية يؤدّي إلى فاقدٍ أكبر في الطاقة نتيجة ازدياد زمن بقاء الباب مفتوحًا.
باب أوتوماتيكي (Automatic Door)
يُفتح هذا الباب باستخدام محرّك كهربائي وحساس حركة عند وجود المُشغِّل، ثم يُغلَق تلقائيًا بعد خروجه. وتُسهِم هذه الأنظمة في البيئات الصناعية الكبيرة في تحقيق خفضٍ في استهلاك الطاقة قد يصل إلى نحو 30٪.
باب التحكم بالجو (CA Door)
مخصّص للبيئات ذات الحساسية العالية مثل تخزين الفاكهة والأدوية. تمتاز هذه الأبواب ليس فقط بعزل حراري مرتفع، بل أيضًا بالقدرة على ضبط الضغط الداخلي وتركيب الغازات داخل الغرفة، على الرغم من ارتفاع تكلفتها الأولية.
باب أكورديوني (Folding Door)
خيارٌ متوسط للفترات أو الأماكن ذات المساحة المحدودة؛ يمتاز بسرعة الفتح والإغلاق، وسهولة التركيب، مع مستوى متوسّط من كفاءة الطاقة.
وفي الجدول الآتي، نقارن بين أنواع أبواب غرف التبريد الصناعية من حيث معدل تسرب/نفاذ الحرارة ومدى تحقيق الوفر في استهلاك الطاقة:
| نوع الباب | توفير الطاقة | معدل نفاذ الحرارة | ملاحظات مهمة | مناسب لـ |
| انزلاقي (ريلي) | عالٍ | منخفض | فتح وإغلاق سريع، شغل مساحة صغيرة | غرف التبريد ذات معدّل الدخول والخروج المرتفع |
| مفصلي (لولايي) | أقل | مرتفع | حاجة إلى مساحة فتح كبيرة | غرف التبريد الصغيرة |
| أوتوماتيكي (برقي) | عالٍ | منخفض | تحكم ذكي، عمر تشغيلي طويل | غرف التبريد الصناعية الكبيرة |
| تحكم بالجو (Control Atmosphere) | عالٍ جدًا | منخفض جدًا | دقة عالية، تكلفة مرتفعة | غرف التبريد المتخصصة |
| أكورديوني (Folding) | متوسّط | متوسّط | سعر مناسب، أداء متوسّط | الأماكن ذات المساحة المحدودة |
أحدث التقنيات للحدّ من فاقد الطاقة في غرف التبريد الصناعية
في السنوات الأخيرة، نجحت كبرى الشركات العالمية المتخصّصة في تصنيع معدات التبريد، مثل Rite-Hite و Rytec و GS Doors، من خلال تركيزها على تصميم أبواب عالية السرعة وذكية، في خفض استهلاك الطاقة في غرف التبريد بشكلٍ ملحوظ.
فإن هذه التقنيات الحديثة لا تقتصر فقط على منع تسرب الهواء الدافئ والرطب إلى الداخل، بل تسهم أيضًا في استقرار درجة الحرارة داخل الغرفة وإطالة عمر معدات التبريد.
الأبواب عالية السرعة (High-Speed Doors)
تتميّز هذه الأبواب بسرعات فتح وإغلاق تصل إلى حوالي 1.5 متر في الثانية، مما يقلّل إلى الحد الأدنى زمن تلامس الهواء داخل غرفة التبريد مع الهواء الخارجي.
وقد جاء في نتائج دراسة أُجريت في الجامعة التقنية في ميونخ أنّ استخدام هذه الأبواب في أحد مستودعات سلسلة توريد المواد الغذائية أدّى إلى خفضٍ في تكاليف الطاقة بنحو 30٪ خلال موسم واحد.
أنظمة ستارة الهواء والدهليز ثنائي الأبواب (Air Curtain & Double-Door Vestibule)
تُعَدّ أنظمة ستارة الهواء (Air Curtain) و الدهليز ثنائي الأبواب (Double-Door Vestibule) من أكثر التقنيات فاعلية في منع تسرب الهواء الدافئ والرطب إلى داخل غرفة التبريد.تعمل ستارة الهواء على تشكيل طبقة هوائية ذات ضغط عالٍ عند أعلى الباب، فتؤدي دور “الجدار غير المرئي” بين الحيّز البارد والحيّز الدافئ، وتمنع التبادل المباشر للحرارة والرطوبة.أمّا دهليز الباب الثنائي فيعتمد على وجود بابين متتاليين (أحدهما من جهة الخارج والآخر من جهة الداخل)، بحيث لا يُسمَح بأن يكون البابان مفتوحين في الوقت نفسه، وبهذا يُقلَّل انتقال الحرارة إلى أدنى مستوى ممكن.
الأبواب الذكية المزودة بحساس حركة والتحكم التلقائي في زمن الفتح
إحدى أحدث التقنيات المتاحة في السوق اليوم هي الأبواب الذكية المزوّدة بحساسات للحركة ووجود الأشخاص، إضافةً إلى مجسات لدرجة حرارة الوسط المحيط.
هذه الأبواب لا تُفتَح إلا عند مرور المُشغِّل أو عربة الرافعة (الليفتراك)، ثم تُغلَق مباشرة بعد خروجه.
في دراسة ميدانية أجراها معهد RD&T على موديل Coldmaster (وهو نوع من ستائر الهواء الصناعية)، تبيّن أنّ استخدام ستارة الهواء يمكن أن يُخفّض من فاقد الهواء البارد والطاقة أثناء بقاء باب غرفة التبريد مفتوحًا بنسبة تتراوح بين 60 إلى 70٪ تقريبًا.
كما تُربَط هذه الأبواب الذكية غالبًا بأنظمة إدارة الطاقة من أجل تسجيل بيانات مثل زمن بقاء الباب مفتوحًا وعدد مرّات العبور، مما يتيح تحليلًا دقيقًا لمستوى كفاءة استهلاك الطاقة في غرفة التبريد.
ما هو مؤشّر العائد على الاستثمار في استبدال باب غرفة التبريد الصناعية؟
يُعتبَر الاستثمار في استبدال أو تحديث باب غرفة التبريد الصناعية عادةً من القرارات الاقتصادية الذكية لقطاعات الصناعات الغذائية والدوائية وسلسلة التبريد، إذ إن هذا التغيير يؤثّر مباشرةً في استهلاك الطاقة، واستقرار درجة الحرارة داخل الغرفة، وتكاليف الصيانة والإصلاح.
فعلى سبيل المثال، أظهرت دراسة حالة (Case Study) أن شركة Hansen Storage في ولاية ويسكونسن، بعد تركيب أبواب عازلة وعالية السرعة من طراز Rite-Hite، استطاعت الحفاظ على درجة حرارة المجمد أقل بحوالي 6 درجات فهرنهايت (ما يعادل نحو 3.3 درجات مئوية) مقارنةً بالسابق. هذا التحسّن أدّى إلى خفض استهلاك الطاقة، بحيث تمّ استرداد تكلفة شراء الأبواب الجديدة في فترةٍ لم تتجاوز عامين من خلال العائد على الاستثمار (ROI) (مرجع).
وبحسب ما صرّح به مدير هذا المشروع:
«في اليوم الأول فقط بعد التركيب، أصبحت درجة الحرارة الداخلية أكثر استقرارًا بشكلٍ ملحوظ، ولم نعد بحاجة إلى أعمال الصيانة المتكررة للباب.»
وفي تجارب مماثلة في أوروبا وأميركا الشمالية، تم الإبلاغ عن أن مؤشّر العائد على الاستثمار (ROI) لتركيب الأبواب السريعة والعازلة يتراوح عادةً بين عام واحد إلى ثلاثة أعوام؛ وهي قيمة تعتمد على عوامل مثل تعرفة الكهرباء، وساعات عمل غرفة التبريد، ومعدّل حركة الدخول والخروج.
بصورةٍ عامة، تُظهِر البيانات أنّ استبدال الأبواب القديمة بأبوابٍ عالية السرعة وذات عزلٍ حراري جيّد لا يوفّر فقط وفراً مستدامًا في استهلاك الطاقة، بل يؤدّي أيضًا، بفضل تقليل الأعطال وتذبذب درجات الحرارة، إلى خفض التكاليف التشغيلية السنوية بما قد يصل إلى عشرات ملايين التومان لكلّ غرفة تبريد.
أهمية التحكم والمراقبة والصيانة للحفاظ على الكفاءة
حتى أفضل بابٍ لغرفة التبريد، إن لم تُجرَ له الصيانة بالشكل الصحيح، يفقد تدريجيًا قدرته على العزل وإحكام الإغلاق. إن الفحص الدوري لأشرطة الحشوات العازلة، والمفصلات، والسكك، يلعب دورًا أساسيًا في الحفاظ على الأداء الحراري للنظام. فعندما تجفّ الحشوات أو تتمزق، يبدأ تسرب الهواء الدافئ، ويُضطر الضاغط إلى العمل أكثر لتعويض هذا الفاقد الحراري.
إحدى الأدوات الحديثة في هذا المجال هي أنظمة المراقبة الذكية لدرجة الحرارة عند عتبة الباب. تُركَّب هذه الحساسات عند فتحة الباب، وتقوم برصد أي تقلب غير طبيعي في درجة الحرارة أو حالات بقاء الباب مفتوحًا لفترات طويلة، ثم ترسل هذه المعلومات إلى نظام التحكم المركزي. ويمكن للبيانات المجمَّعة من هذه الحساسات أن تكشف أنماط الحركة والدخول والخروج، وتساعد مديري غرف التبريد في تحسين كفاءة استهلاك الطاقة.
وإلى جانب التكنولوجيا، يظلّ السلوك البشري عاملًا حاسمًا. فتعليم العاملين أهمية إغلاق الباب بسرعة، واستخدام المسارات الأقل ازدحامًا لحركة الرافعات الشوكية، يمكن أن يُحدِث فارقًا ملحوظًا في استهلاك الطاقة يصل إلى عدة بالمئة. إن ثقافة ترشيد استهلاك الطاقة تُعتَبَر الجزء المكمّل للتصميم الذكي والأنظمة المتقدمة.
معايير تصميم وتركيب وصيانة أبواب غرف التبريد
لضمان أداءٍ مستقر وآمن، يُعَدّ الالتزام بالمعايير الدولية في تصميم وتركيب أبواب غرف التبريد الصناعية أمرًا ضروريًا. ومن أهم هذه المتطلبات ما يلي:
استخدام إطارات من الألمنيوم أو الفولاذ المقاوم للصدأ مع طلاءٍ مقاوم للتآكل لضمان متانةٍ وعمرٍ تشغيلي طويل.
التنفيذ الصحيح لأشرطة الإحكام والعزل المحيطي حول الباب لمنع تسرب الهواء.
تصميم ميلٍ مناسب لأرضية المنطقة المحيطة بالباب لمنع تجمع المياه وتكوّن الجليد.
إجراء اختبارات دورية للتحقق من الإحكام وقياس التسرب وفقًا لتعليمات المعيار EN 13241.
الالتزام بالمعايير الخاصة بأنظمة التحكم والسلامة وفق DIN 18650، وكذلك نظم إدارة الجودة وفق ISO 9001.
إن الالتزام بهذه البنود لا يزيد فقط من العمر الافتراضي للباب، بل يحافظ أيضًا على استقرار الأداء التبريدي ويمنع تراجع كفاءة المعدات الرئيسية مثل الضاغط.
الخلاصة
بصورة عامة، تُظهِر الأدلة العلمية الواردة في مراجع مثل ASHRAE أنّ الاختيار الصحيح لباب غرفة التبريد الصناعية، مع الأنظمة المكمِّلة مثل ستارة الهواء وأنظمة التحكم الأوتوماتيكي، يمكن أن يخفّض من فاقد الطاقة الناتج عن تسرب الهواء بنسبة تتراوح بين 30 و70 بالمئة.
إنّ الاستثمار في هذا المجال يحقّق عادةً عائدًا في غضون فترة تقل عن ثلاث سنوات، كما أنّه لا يقتصر على تحقيق وفورات مالية فحسب، بل يسهم كذلك في إطالة العمر التشغيلي لمعدات التبريد وتحقيق استقرار أكبر في درجة حرارة المنتجات المخزَّنة.
وإذا كنتم تستخدمون حاليًا أبوابًا قديمة أو غير محكمة الإغلاق بالشكل الكافي، فقد حان الوقت لإجراء تقييم فني شامل. إنّ شركة برودت كار أطلس، من خلال تقديمها للاستشارة المجانية، والتصميم المخصّص، والتركيب الاحترافي، إضافةً إلى سنة واحدة من الضمان وخمس عشرة سنة من خدمات ما بعد البيع، على أتمّ الاستعداد لمرافقتكم في مسار تحسين كفاءة استهلاك الطاقة ورفع أداء غرفة التبريد لديكم.
لأنّه عند فتح باب غرفة التبريد، يؤدّي اختلاف درجات الحرارة والضغط بين الداخل والخارج إلى دخول كمية كبيرة من الهواء الدافئ إلى الداخل، مما يضطرّ الضاغط إلى استهلاك طاقة مضاعفة عدة مرات لخفض درجة الحرارة من جديد.
تُعَدّ الأبواب عالية السرعة (High-Speed) أو الأبواب الانزلاقية الأوتوماتيكية أفضلَ خيار، لأنها تُفتَح وتُغلَق بسرعة وتُقلِّل تماسّ الهواء إلى الحدّ الأدنى.
نعم. فوفقًا لاختبارات مؤسسة RD&T، يمكن لستائر الهواء الصناعية أن تقلّل ما يصل إلى 70٪ من فاقد الهواء البارد أثناء بقاء الباب مفتوحًا، وبالتالي تخفِّض استهلاك الطاقة بشكلٍ ملحوظ.
يُفضَّل إجراء فحص وضبط أشرطة الإحكام (نوارهای آببند) وأنظمة التسخين الخاصة بالباب مرةً كل ستة أشهر، وذلك للحفاظ على ثبات كفاءة التبريد ومنع تسرب الحرارة.
