پمپ آمونیاک سردخانه — راهنمای کامل عملکرد، انتخاب و عیب‌یابی

در سردخانه‌ های صنعتی و تجاری کوچک (عمدتاً سیستم‌ های فریونی)، شیر انبساط وظیفه کنترل و تغذیه مستقیم مبرد به اواپراتور را بر عهده دارد؛ اما در سردخانه‌های آمونیاکی بزرگ، این ساختار پاسخگوی نیازهای برودتی نیست. در این پروژه‌ های صنعتی، سیستم مایع‌رسانی اجباری یا سیکل overfeed جایگزین می‌شود که قلب تپنده آن پمپ آمونیاک سردخانه است.

پمپ آمونیاک، مبرد مایع را از مخزن سپراتور مکش کرده و با دبی چند برابر نرخ تبخیر به سمت اواپراتورها پمپ می‌کند. این عملکرد نه تنها بازدهی حرارتی سیستم را تا ۳۰ % نسبت به سیستم‌های بدون پمپ افزایش می‌دهد، بلکه پوشش یکنواختی از مبرد را در تمام سطوح اواپراتور تضمین می‌کند. از آنجا که توقف پمپ آمونیاک به معنای توقف کامل جریان برودت در کل مجموعه است، شناخت دقیق عملکرد، نحوه انتخاب، عیب‌یابی و الزاماتی نظیر پدیده کاویتاسیون برای هر مهندس طراح و مدیر فنی ضروری است.

پمپ آمونیاک در سیستم تبرید چه نقشی دارد؟

برای درک درست نقش پمپ مبرد آمونیاک، باید تفاوت ساختاری دو سیکل رایج تبرید یعنی سیستم انبساط مستقیم (Direct Expansion – DX) و سیستم فوق‌تغذیه مایع (Liquid Overfeed System) بررسی شود.

مقایسه سیکل DX با سیکل Overfeed آمونیاکی

• سیستم انبساط مستقیم (DX) : در این روش مبرد مایع خروجی از کندانسور یا رسیور مایع، پس از عبور از شیر انبساط افت فشار پیدا کرده و مستقیماً وارد اواپراتور می‌شود. مبرد در طول مسیر لوله‌های اواپراتور کاملاً تبخیر شده و در انتها به صورت بخار سوپرهیت (Superheated Vapor) به کمپرسور بازمی‌گردد.
• سیستم فوق‌تغذیه مایع (Overfeed) : در سیستم آمونیاکی صنعتی، مبرد ابتدا وارد یک مخزن جداکننده مایع از

 گاز (Liquid Separator) در فشار پایین می‌شود. پمپ آمونیاک، مایع مبرد سرد را از کف سپراتور دریافت کرده و آن را با نسبت فوق‌تغذیه (Overfeed Ratio) بین ۱:۳ تا ۱:۵ به درون اواپراتورها تزریق می‌کند. این بدان معناست که به ازای هر ۱ کیلوگرم آمونیاک که در اواپراتور تبخیر می‌شود، ۳ تا ۵ کیلوگرم مایع آمونیاک سیرکوله می گردد. مخلوط خروجی از اواپراتور (مخلوط مایع و بخار) دوباره به سپراتور بازمی‌گردد؛ بخار جداشده به سمت کمپرسور می‌رود و مایع تبخیرنشده به شکل ثقلی به کف مخزن ریخته و مجدداً توسط پمپ به گردش درمی‌آید.

مزایای فنی و اقتصادی سیستم Overfeed آمونیاکی

• انتقال حرارت حداکثری: وجود مایع اضافه باعث می‌شود سطوح داخلی لوله‌های اواپراتور همواره کاملاً خیس باقی بمانند. عدم وجود جبهه بخار سوپرهیت در اواپراتور، ضریب انتقال حرارت را به شدت افزایش می‌دهد.
• افزایش ضریب عملکرد (COP) : به دلیل خیسی کامل اواپراتور، می‌توان دمای تبخیر سیستم را بالاتر آورد و به دمای سالن نزدیکتر کرد که این امر مستقیم به کاهش توان مصرفی کمپرسورها و افزایش ۱۰ تا ۱۵ درصدی COP کل سیستم منجر می‌شود.
• توزیع دمای یکنواخت: در سالن‌های بزرگ نگهداری یا تونل‌های انجماد سریع، افت فشار و نوسان دما رخ نمی‌دهد و دمای سطوح تمام اواپراتورها کاملاً یکسان و یکنواخت حفظ می‌شود.
• محافظت قطعی از کمپرسور: خط مکش کمپرسور از بالای سپراتور مایع متصل است، بنابراین خطرات ناشی از بازگشت مایع (Liquid Slug) و ضربه زدن به کمپرسور به حداقل می‌رسد.

انواع پمپ آمونیاک سردخانه؛ مقایسه ساختاری و کاربردی

انتخاب نوع پمپ مبرد متناسب با شرایط پروژه، ایمنی اتاق موتورخانه و هزینه‌های نگهداری را تعیین می‌کند. به طور کلی پمپ‌های آمونیاک در دو دسته اصلی طراحی و ساخته می‌شوند :

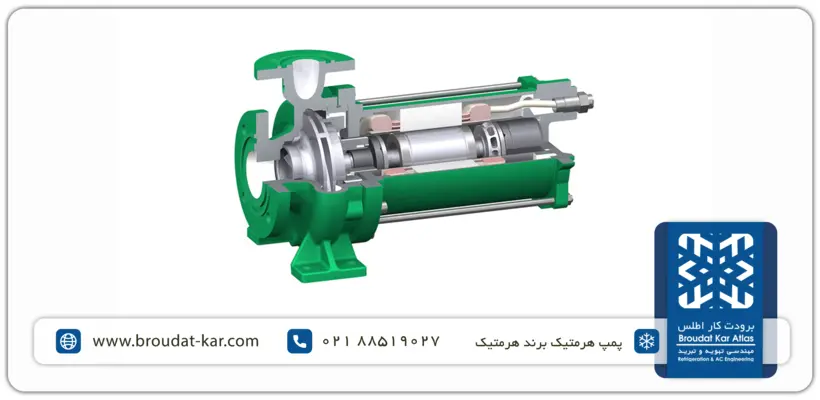

• پمپ هرمتیک (Canned Motor Pump)

پمپ‌های هرمتیک به عنوان استاندارد طلایی و امروزی در صنعت تبرید آمونیاکی شناخته می‌شوند. در این ساختار، پوسته هیدرولیکی پمپ و استاتور الکتروموتور در داخل یک محفظه فلزی یکپارچه و کاملاً مهروموم‌شده (Hermetically Sealed) قرار دارند.

ویژگی‌های ساختاری: این پمپ‌ها فاقد هرگونه مکانیکال سیل، کوپلینگ و بلبرینگ‌های نیازمند روغن‌کاری خارجی هستند. سیال مبرد (آمونیاک) علاوه بر پمپ شدن، وظیفه خنک‌کاری موتور و روان‌کاری یاتاقان‌های گرافیتی داخلی را نیز بر عهده دارد.

مزایا:

• صفر بودن احتمال نشتی خارجی: به دلیل عدم وجود شفت دوار خروجی از پوسته، خطر نشتی آمونیاک وجود ندارد.
• تعمیر نگهداری بسیار اندک : به دلیل حذف قطعات سایشی نظیر سیل مکانیکی، میانگین زمان بین خرابی‌ها بسیار بالا است.
• تحمل دماهای فوق‌سرد: کارکرد ایمن و بدون مشکل در دماهای کاری بسیار پایین تا ۵۰- درجه سانتیگراد

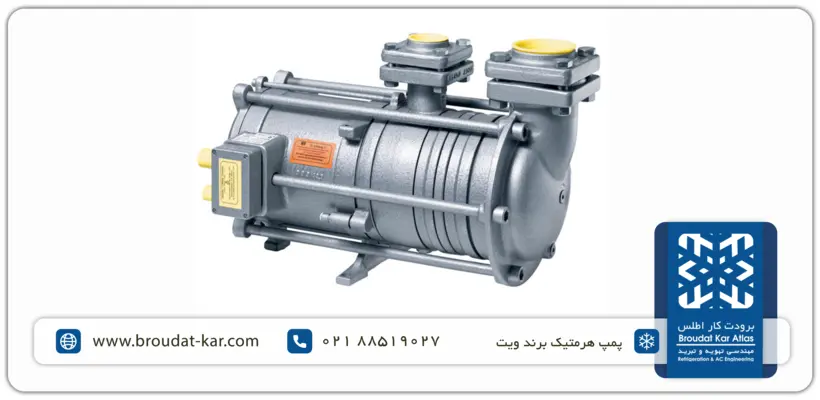

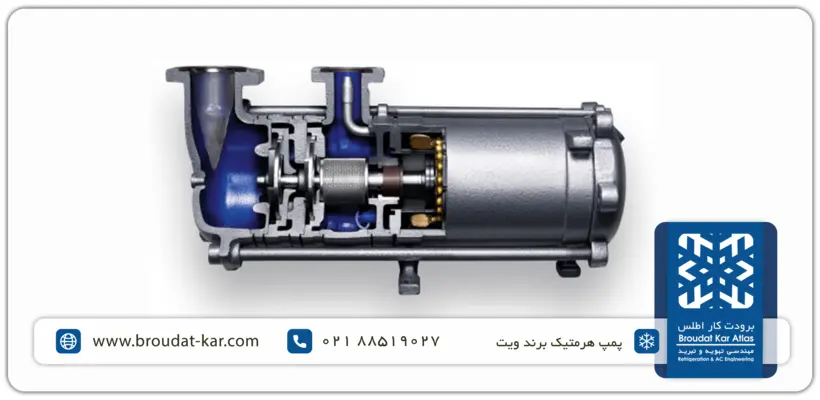

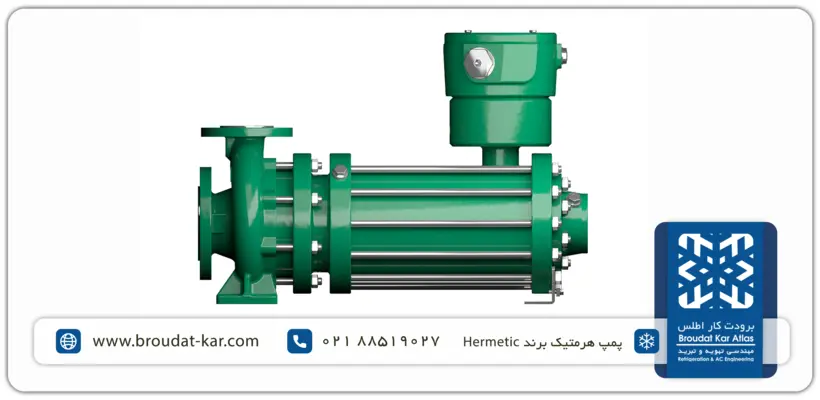

• برندهای شاخص: سری‌های CAM و CNF از برند آلمانی HERMETIC Pumpen و پمپ‌های سری HRP از TH. Witt  آلمان.

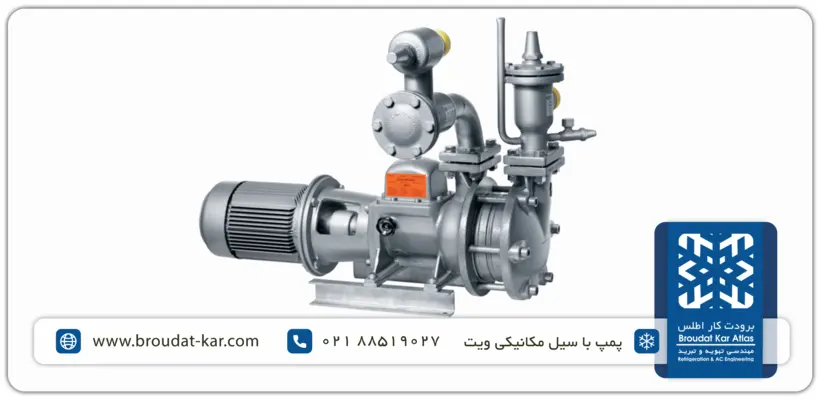

• پمپ با سیل مکانیکی

این پمپ‌ها از ساختار سنتی‌تر بهره می‌برند که در آن الکتروموتور استاندارد توسط کوپلینگ به شفت پمپ متصل شده و برای جلوگیری از خروج سیال، از سیستم آب‌بندی مکانیکال سیل استفاده می‌شود.

ویژگی‌های ساختاری: شفت دوار خارج شده از پوسته پمپ نیازمند سیل‌های مکانیکی دوبل یا تعبیه مخزن مایع واسط برای کنترل نشتی است.

معایب و نقاط ضعف:

• ریسک نشتی آمونیاک: آمونیاک سیالی فوق‌العاده نافذ و سمی است. کوچک‌ترین خرابی یا استهلاک در مکانیکال سیل باعث انتشار گاز در موتورخانه می‌شود.
• نیازمندی به سرویس و نگهداری مداوم: سیل مکانیکی یک قطعه مصرفی است و باید طبق برنامه زمان‌بندی فشرده بررسی و تعویض شود.
• جایگاه فعلی: این پمپ‌ها بیشتر در پروژه‌های قدیمی‌تر دیده می‌شوند و طبق ضوابط جدید استاندارد IIAR، در بازسازی و اورهال پروژه‌ها توصیه می‌شود با پمپ‌های با ساختار هرمتیک جایگزین گردند.
•

جدول مقایسه جامع پمپ هرمتیک و مکانیکی

پارامترهای انتخاب پمپ آمونیاک

انتخاب پمپ آمونیاک سردخانه برخلاف پمپ‌های آب یا سیالات معمولی، نیازمند دقت بالا در محاسبات ترمودینامیکی و هیدرولیکی است. کوچک‌ترین خطا در محاسبه هد یا NPSH می‌تواند منجر به تبخیر ناگهانی مبرد، ایجاد کاویتاسیون و نابودی پروانه پمپ در چند روز کاری شود. رای نحوه انتخاب پمپ آمونیاک به صورت دقیق، پارامترهای زیر باید توسط مهندس طراح ارزیابی شوند:

• محاسبه دبی جریان

دبی پمپ مبرد مستقیماً به ظرفیت برودتی سیستم و نسبت فوق‌تغذیه (Overfeed Ratio) وابسته است. برای به دست آوردن دبی، ابتدا دبی جرمی مبرد لازم برای پوشش بار برودتی محاسبه شده و سپس در ضریب overfeed ضرب می‌شود:

Q_pump=(Q_evaporator/Δh_fg)*Overfeed Ratio

• مثال: در یک سیستم با بار ۵۰۰ کیلووات و نسبت overfeed برابر ۱:۴، پمپ باید ۴ برابر میزان مبردی که در اواپراتور تبخیر می‌شود را به گردش درآورد.

• محاسبه هد یا فشار دینامیکی کل

هد پمپ آمونیاک بر حسب متر ستون سیال محاسبه می‌شود و شامل سه مؤلفه اصلی است:

• اختلاف ارتفاع عمودی: فاصله سطح مایع داخل سپراتور آمونیاک سردخانه تا بالاترین نقطه اواپراتور
• افت فشار خط لوله‌کشی: افت فشار حاصل از اصطکاک مایع در لوله‌ها، زانوها، شیرآلات و فیلترها
• افت فشار اواپراتور و نازل‌ها: افت فشار داخلی لوله‌های اواپراتور و شیرهای تنظیم.
• میزان معمول: هد کاری پمپ‌های آمونیاک معمولاً در محدوده ۱۵ تا ۴۵ متر ستون سیال قرار دارد.

• بررسی شرط عدم کاویتاسیون (NPSHa>NPSHr)

عامل اصلی شکست هیدرولیکی در پمپ مبرد آمونیاک، عدم رعایت ارتفاع خالص تراکمی در سمت مکش (NPSH) است. از آنجا که آمونیاک در سپراتور در نقطه جوش و حالت اشباع قرار دارد، کوچک‌ترین افت فشار در خط مکش باعث جوشش مایع و تشکیل حباب‌های گاز می‌شود.

• راهکار مهندسی: هد خالص مثبت در مکش موجود (NPSHa) باید همواره از مقدار مورد نیاز پمپ (NPSHr) بیشتر باشد برای تأمین این شرط، سپراتور آمونیاک سردخانه باید در ارتفاعی بالاتر از ورودی پمپ نصب شود. (معمولاً ۱.۵ تا ۳ متر بالاتر)

• محدوده دمای کاری سیال

مبرد آمونیاک (NH3) در دمای تبخیر مدار به شدت سرد است. پمپ هرمتیک آمونیاک یا مدل مکانیکی باید تأییدیه استاندارد برای کار در دماهای پایین تا C°-۵۰ را داشته باشد تا متریال آن دچار تردی و شکست هیدرولیکی نشود.

• متریال ساخت استاندارد (سازگاری با NH3)

آمونیاک با فلزاتی مانند مس، برنج و روی واکنش شدیداً خورنده می‌دهد. تمامی اجزای داخلی، پوسته و پروانه پمپ باید از فولاد ضدزنگ (استنلی استیل) یا چدن داکتیل (Ductile Iron) ساخته شده باشند.

استاندارد مرجع و نرم‌افزارهای انتخابی: تمام محاسبات و جانمایی‌ها باید بر اساس استاندارد IIAR Bulletin 107  انجام گیرد. برای تسریع در فرآیند محاسبات، می‌توان از نرم‌افزارها و ابزارهای آنلاین انتخاب پمپ مانند HERMETIC Pump Design Tool  استفاده نمود.

🔹 برای محاسبه دقیق بار برودتی مجموعه خود، مقاله [محاسبه بار برودتی سردخانه] را مطالعه کنید.

برای دریافت اطلاعات بیشتر کاتالوگ هرمتیک و ویت را مطالعه فرمایید.
