وحدة التكثيف (كونديسنج يونيت) بوصفها باقة الجانب العالي الضغط (High-Pressure Side) في دورة التبريد الانضغاطية، تضطلع باستقبال أبخرة المبرّد القادمة من المبخّر وضغطها وتكثيفها إلى مبرّد سائل. تؤدي هذه المنظومة المتكاملة دوراً محورياً في كفاءة واستقرار وعمر غرف التبريد الصناعية ومعدات تكييف الهواء.
من الأخطاء الشائعة عند الاستفسار عن التجهيزات المساواة بين المكثّف والوحدة الخارجية (يونيت خارجي) أو وحدة التكثيف. المكثّف مجرد مبادل حراري لتصريف حرارة المبرّد وتحويله إلى سائل؛ أما وحدة التكثيف فهي باقة تبريد متكاملة.
تشمل هذه الباقة الجزء الكامل عالي الضغط من الدائرة؛ إذ تستقبل الوحدة أبخرة المبرّد منخفضة الضغط من خط السحب (مخرج المبخّر)، وتضم فوق ملف المكثّف والمراوح مكوناتٍ رئيسية كـالضاغط وخزان الرسيفر السائل وفلتر الدرايير ومفاتيح الضغط (برشر سويتش) وفاصل الزيت (أويل سيبريتور) والصمامات على شاسيه صلب واحد، لإعادة إرسال المبرّد السائل المتكثّف إلى خط التمدد عند مدخل المبخّر. إن تمركز أنواع وحدات التكثيف على شاسيه صناعي واحد يُقلّص حجم توصيلات الأنابيب المتفرقة في موقع المشروع إلى حدها الأدنى، ويُخفّض خطر تسرب المبرّد، ويجعل التركيب أسرع وأكثر موثوقية.
يُصمَّم أنواع وحدة التكثيف وفقاً لأسلوب تصريف الحرارة من المبرّد المتكثّف. يتوقف الاختيار بين هذين الطرازين مباشرةً على مناخ المنطقة وإمكانية الوصول إلى مصادر المياه والطاقة التبريدية للمشروع:

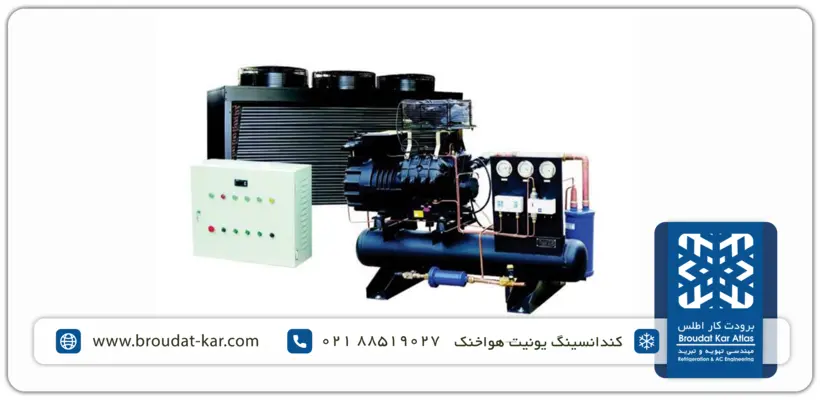

في هذا الطراز، يُصرَّف حرارة المبرّد عبر تيار هواء المحيط من خلال مراوح محورية (أكسيال) وملفات بزعانف. تُعدّ وحدة التكثيف المبرّدة بالهواء الخيار الأكثر شيوعاً في معظم المناخات والطاقات المتوسطة نظراً لاستغنائها عن تدفق مائي وسهولة صيانتها.

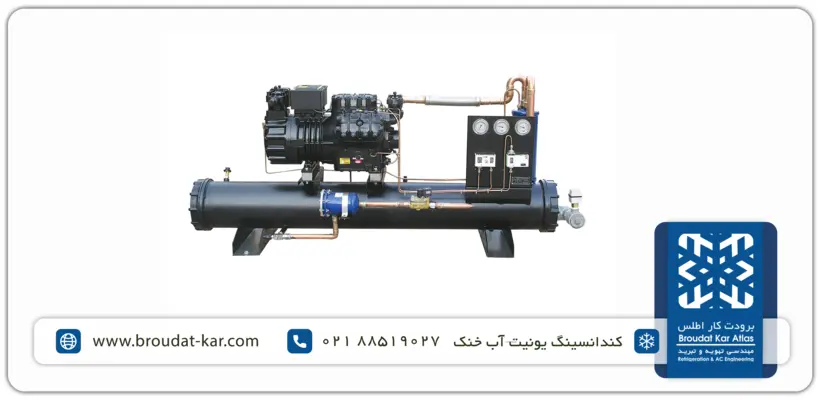

في هذا الهيكل، يضطلع المبادل الحراري ذو الغلاف والأنابيب (Shell & Tube) أو الصفحي بتصريف حرارة المبرّد. وحدة التكثيف المبرّدة بالماء مثاليةٌ للمشاريع ذات الطاقة العالية جداً أو في الحالات التي يتعذر فيها تخصيص موقع للمكثّف الهوائي في الفضاء المفتوح، غير أنها تستلزم برج تبريد ودائرة توصيلات مائية.
| مبرّدة بالهواء | مبرّدة بالماء | معيار الاختيار |
| لا تحتاج إلى تجهيزات ثانوية | تستلزم برج تبريد وتوصيلات مائية | التجهيزات المساعدة المطلوبة |
| أقل (نظراً للسعة الحرارية المنخفضة للهواء) | أعلى (نظراً لمعامل الانتقال الحراري الأفضل للماء ودرجة حرارة تكثيف أخفض) | الكفاءة ومعامل انتقال الحرارة |
| أقل (نظراً للسعة الحرارية المنخفضة للهواء) | أعلى (بسبب إضافة تكلفة برج التبريد والتوصيلات) | تكلفة الاستثمار الأولي |
| مرتبطة بدرجة الحرارة الجافة للمحيط (Dry-Bulb) | مرتبطة بدرجة الحرارة الرطبة للمحيط (Wet-Bulb)؛ انخفاض الكفاءة في المناطق شديدة الرطوبة | القيود المناخية للتركيب |
| بسيطة — تنظيف دوري للزعانف | تستلزم معالجة المياه وتنظيف المبادل الحمضي وصيانة البرج | سهولة الصيانة وتكلفتها |
أفضى التصميم المتكامل والموثوقية العالية لـوحدة التكثيف الصناعية إلى اعتمادها محوراً رئيسياً لتأمين التبريد في مشاريع صناعية وتجارية متنوعة. أبرز مجالات تطبيق هذه التجهيزات:
يستلزم الاختيار الصحيح لـوحدة التكثيف مطابقةً تامة لمواصفات الباقة مع الشروط الفعلية للمشروع. لتفادي هدر رأس المال وتراجع الكفاءة، تستوجب الدراسة قبل الشراء تدقيقاً في العوامل التالية:
لا يمكن تحديد سعر وحدة التكثيف دون حساب دقيق للحمل التبريدي وتحديد قائمة المكونات. العوامل الرئيسية المحددة للتكلفة النهائية للباقة:

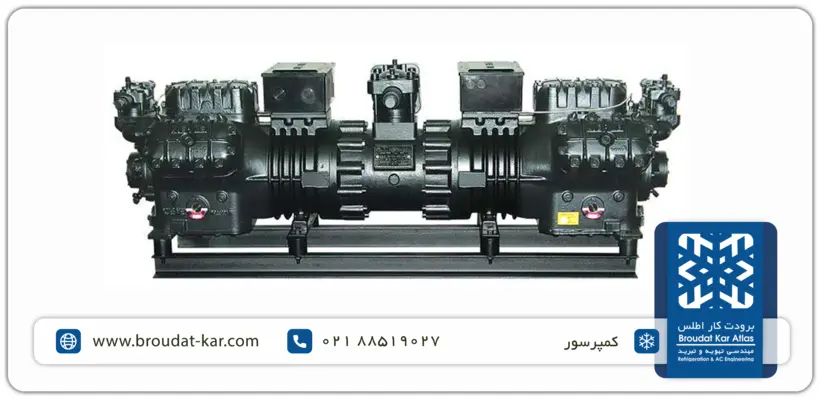

نوع الضاغط وطاقته: يتصدر هيكل الضاغط (أوجي أو مكبسي أو لولبي) وعلامته التجارية قائمة العوامل الأكثر تأثيراً في السعر الأساسي.
أبعاد المكثّف ومادته: كثافة الزعانف وقدرة تصريف الحرارة وعلامة المراوح المحورية في المكثّفات المبرّدة بالهواء.
التجهيزات التحكمية وخط السائل: تضمين مكونات كفاصل الزيت والأكومولاتور ومؤشر السائل (سايت غلاس) والصمام الكهربائي.
مستوى أتمتة لوحة الكهرباء: جودة المكونات الكهربائية ومفاتيح الضغط وتضمين متحكمات المعالج الدقيق.
تصمّم شركة برودت كار أطلس وتُنتج أنواع وحدات التكثيف وفق أدق حسابات الحمل التبريدي، استناداً إلى الخبرة الفنية لمهندسي التبريد وسنوات من التنفيذ في المشاريع الصناعية الكبرى. مزايا الطلب والتصنيع في برودت كار أطلس:
للحصول على حسابات الطاقة واختيار أفضل نوع من وحدات التكثيف وعرض السعر المخصص، تواصلوا الآن مع خبراء برودت كار أطلس الفنيين.
المكثّف مجرد مبادل حراري لتصريف حرارة المبرّد؛ أما وحدة التكثيف فباقة متكاملة تشمل الضاغط والمكثّف والمراوح وتجهيزات الخط السائل (رسيفر وفلتر درايير) ومفاتيح الضغط ولوحة الكهرباء.
إذا توفر وصول ثابت إلى مصادر المياه ولم تكن رطوبة المحيط مرتفعة جداً، فإن المنظومة المبرّدة بالماء تُقدّم كفاءة أعلى؛ وإلا فإن وحدة المبرّدة بالهواء تحظى بالأولوية لاستغنائها عن برج التبريد وسهولة صيانتها.
يُحسب الحجم بناءً على إجمالي الحمل التبريدي للمشروع والنطاق الحراري للمبخّر (تحت الصفر أو فوق الصفر) ونوع المبرّد المستخدم وأقصى درجة حرارة محيطية في موقع التركيب (صيفاً).
