لوحة كهرباء غرفة التبريد

لوحة كهرباء غرفة التبريد لا تقتصر على كونها مركز القيادة والتنسيق لتجهيزات التبريد، بل تُمثّل خط الدفاع الأول لحماية المعدات الثمينة (كالضاغط) و ضمان السلامة الشخصية للمشغّلين في مواجهة المخاطر الكهربائية. فالاختيار الخاطئ لهذا العنصر يرفع احتمالية الأعطال الجسيمة والتماسات الكهربائية و تلف المنتجات المخزّنة بصورة ملحوظة.

ما لوحة الكهرباء لغرفة التبريد؟

لوحة كهرباء غرفة التبريد خليةٌ صناعية قياسية واحدة أو أكثر تُركَّب في غرفة المحركات أو الفضاء الخدمي الخارجي للقاعة. تُصنَّع هذه الخلية عادةً من الصلب المطلي بطلاء مسحوق كهروستاتي بدرجة حماية لا تقل عن IP54، لحماية المكونات الكهربائية الداخلية الحساسة من أتربة غرفة المحركات والرطوبة المحيطية و الرذاذ المائي المحتمل أثناء العمليات أو الأمطار. تُركّز هذه المنظومة مسارات توزيع الطاقة و التجهيزات التحكمية وبواعث الأمان لدورة التبريد في نقطة واحدة.

ينقسم الهيكل الداخلي للوحة بصورة عامة إلى قسمين متمايزين تماماً:

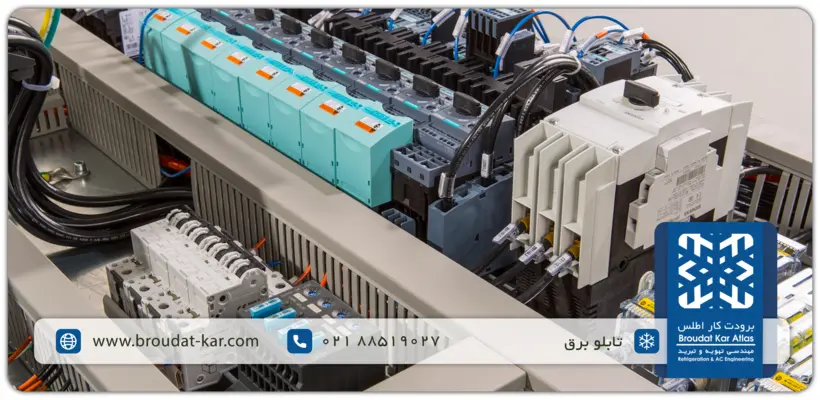

• دائرة الطاقة: تضطلع بتغذية الجريان الكهربائي الرئيسي ذي الأمبيرية العالية ونقله إلى محرك الضاغط الكهربائي ومراوح المبخّر والمكثّف وعناصر التسخين لإذابة الصقيع وغيرها. تشمل هذه الدائرة تجهيزات كالمفتاح الأوتوماتيكي الرئيسي والكونتاكتورات والبيمتال (رله الحمل الزائد) ومفاتيح الحرارة.
• دائرة التحكم: هي القسم منخفض التيار وصانع القرار في المنظومة؛ وتتألف من موازن الحرارة الرقمي (ثيرموستات ديجيتال) ومؤقت إذابة الصقيع (تايمر ديفروست) ورلايات مراقبة الأطوار ومدخلات مفاتيح الضغط (برشر سويتش) وسائر التجهيزات التحكمية، وتُصدر أوامر فصل ووصل تجهيزات الطاقة.

ملاحظة فنية وأمنية: نظراً لعبور تيارات عالية في دائرة الطاقة، يُولّد الجريانُ اهتزازاتٍ دقيقة وتمدداً/انكماشاً حرارياً في الطرفيات. يُفضي هذا الأمر بمرور الوقت إلى تخفيف البراغي وتوليد “قوس كهربائي” وارتفاع حاد في درجة حرارة نقطة التوصيل. تُعدّ الفحوصات الدورية كل ستة أشهر وإزالة الغبار وصور التصوير الحراري (ثيرموغرافي) لتوصيلات دائرة الطاقة أبرز إجراءات الوقاية من احتراق الكونتاكتورات وحريق اللوحة.

أنواع لوحة الكهرباء لغرفة التبريد

يُنفَّذ تصميم و هيكل لوحة كهرباء غرفة التبريد بناءً على قدرة محركات الضاغطات الكهربائية ونوع المبرّد و المعمارية الكلية لغرفة المحركات و مستوى الأتمتة المطلوب في المشروع. يحول الإلمامُ بهذه الفوارق دون صرف تكاليف إضافية أو اختيار لوحة غير ملائمة لمنظومة التبريد.

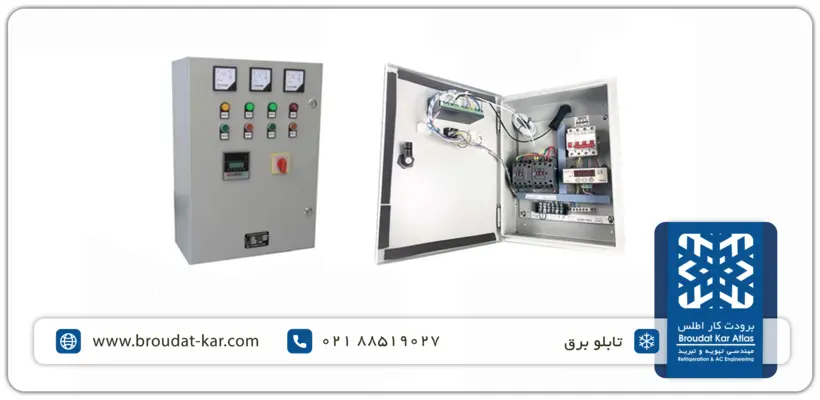

لوحة الكهرباء أحادية الخلية (غرف التبريد الصغيرة والتجارية)

في غرف التبريد التجارية و الصغيرة، تُخصَّص عادةً خليةُ لوحة كهرباء مستقلة جدارية أو عمودية صغيرة لكل وحدة تكثيف أو قاعة بعينها. تمتلك هذه اللوحات دائرةَ طاقة متناسبة مع قدرة الضاغطات أحادية أو ثلاثية الأطوار (من بضعة كيلوواط إلى عشرات الكيلوواط)، و تعتمد دائرة تحكمها على متحكمات موازنات حرارة رقمية كـ Danfoss أو Carel. سهولة التشخيص و التوصيل المباشر إلى الوحدة و انخفاض تكلفة التصنيع من أبرز مميزات هذا الهيكل.

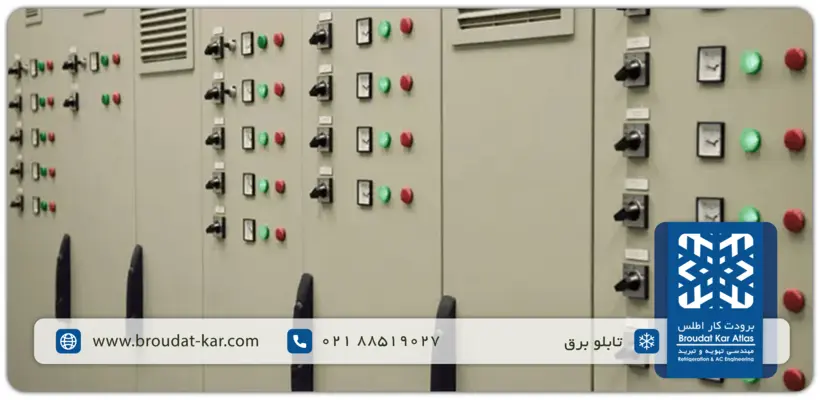

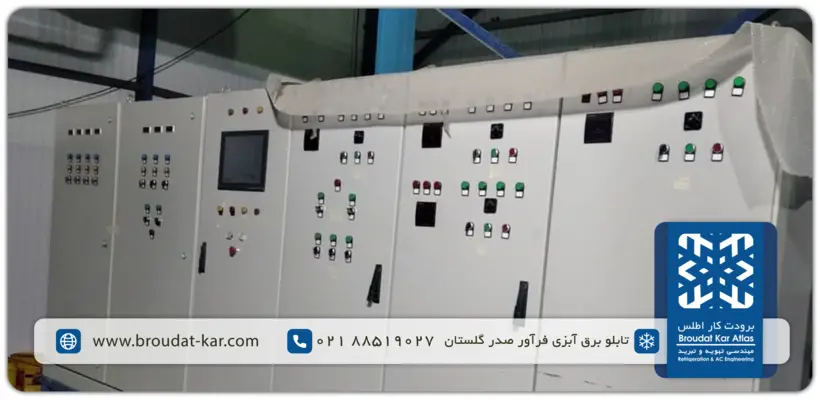

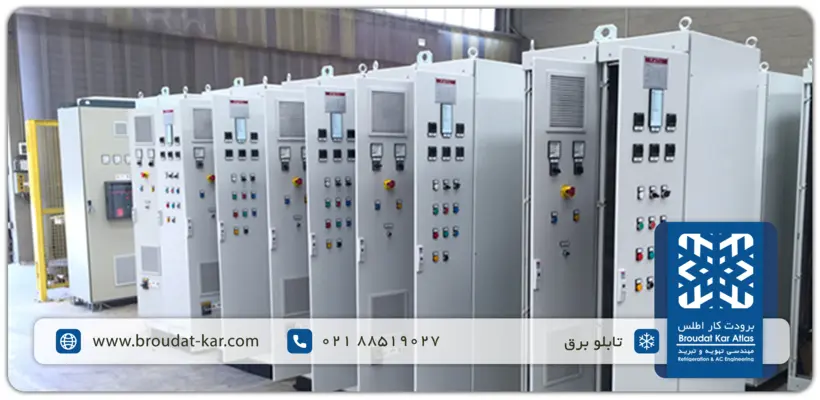

لوحة الكهرباء العمودية وغرفة المحركات المركزية (المشاريع الصناعية)

في المشاريع الصناعية الكبيرة (سواء أنظمة الفريون الكبيرة أو الأمونيا)، تمتلك المنظومة غرفة محركات مركزية. في هذه الحالة، تُنفَّذ لوحة الكهرباء على شكل خلايا عمودية صناعية منفصلة (مسمارية أو ريتال) في غرفة التحكم بغرفة المحركات:

• التوزيع الخلوي وتمديد القضبان: تُفصَل فصلاً تاماً خليةُ الدخول الرئيسية وخلايا توزيع الطاقة وتمديد القضبان النحاسية وخلايا تحكم الضاغطات و المضخات وخلايا التحكم في مبخّرات القاعات.
• إدارة التمديدات الكابلية: تُوجَّه جميع كابلات الطاقة والتحكم عبر أحزمة كابلات قياسية من غرفة تحكم غرفة المحركات نحو القاعات والتجهيزات.

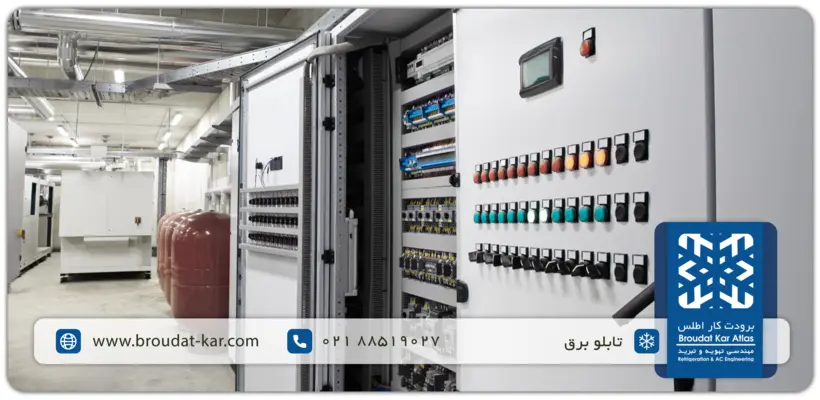

لوحة الكهرباء الذكية القائمة على أتمتة PLC

في المجمعات الكبيرة التي تستلزم التحكم في الطاقة بضاغط واحد أو أكثر وإدارة دوران ساعات التشغيل وتسجيل البيانات اللحظية لدرجة الحرارة والضغط والمراقبة عن بُعد، تُستخدم وحدات PLC كـ (SIEMENS S7-1200) و شاشات HMI. تُتيح هذه اللوحات عبر بروتوكولات اتصال صناعية كـ Modbus أو Profinet عرضاً رسومياً لجميع خطوط الدورة وتسجيل سجل المنبّهات وإرسال رسائل تحذير عبر الرسائل القصيرة (SMS) عند وقوع أخطاء.

لوحة كهرباء غرف التبريد فوق الصفر وتحت الصفر

يتحدد تهيئة لوحة الكهرباء لقاعات التخزين فوق الصفر وتحت الصفر وفقاً لمتطلبات دائرة التحكم (إعدادات درجة الحرارة وفترات إذابة الصقيع) وقدرة محرك الضاغط المختار. وبذلك فإن درجة الحرارة التشغيلية ونوع إذابة الصقيع لا تؤثران جوهرياً في أسلوب التصميم، بل إن حجم المشروع ومتطلباته هما المحددان لنوع التصميم وهيكل لوحة الكهرباء لغرفة التبريد.

المكونات الرئيسية للوحة الكهرباء لغرفة التبريد — دليل الاختيار

يتوقف الأداء المستقر للوحة الكهرباء على جودة تجهيزات دائرتَي الطاقة والتحكم واختيارها الصحيح:

• المفتاح الأوتوماتيكي / المصغَّر (مينياتوري): فصل ووصل آمن وحماية من القصر الكهربائي.
• الكونتاكتور: متناسب مع التيار الاسمي للمحرك (فئة التشغيل AC-3) لتبديل الضاغط والمراوح والعناصر.
• البيمتال (الحمل الزائد) / المفتاح الحراري: ضبطه على التيار الاسمي لمنع احتراق المحرك الكهربائي.

• موازن الحرارة الرقمي / المتحكم: القياس الدقيق لدرجة الحرارة وإصدار أوامر تشغيل الضاغط أو إذابة الصقيع.
• رله مراقبة الأطوار: حماية الدائرة من انقطاع الطور أو عدم التوازن وتذبذبات الجهد الشبكي.
• مفاتيح الضغط (برشر سويتش): التوصيل بدائرة التحكم للفصل الطارئ عند الانخفاض أو الارتفاع غير المسموح به للمعامل المعني.

جدول دليل اختيار هيكل لوحة الكهرباء

العلامات التجارية المعتمدة لمكونات لوحة الكهرباء

يؤثر اختيار مصنّع التجهيزات الكهربائية للوحة تأثيراً مباشراً في استقرار دورة التبريد والحدّ من التوقفات غير المخطط لها:

• دانفوس Danfoss (الدنمارك): موازنات الحرارة وسلسلة متحكمات EKC/ERC ومفاتيح الضغط KP/RT — المعيار الأساسي في صناعة التبريد.
• شنايدر إلكتريك Schneider Electric (فرنسا): كونتاكتورات ومفاتيح أوتوماتيكية وحرارية عالية المتانة لدوائر الطاقة.
• سيمنس Siemens (ألمانيا): رائدة أنظمة الأتمتة ووحدات PLC سلسلة S7 والتجهيزات التحكمية المتقدمة.
• LS (كوريا الجنوبية): تجهيزات طاقة وتبديل اقتصادية بجودة مرضية للوحات التجارية.

العوامل المؤثرة في سعر لوحة الكهرباء لغرفة التبريد

تُحدَّد التكلفة الإجمالية لـلوحة الكهرباء بناءً على المتطلبات الفنية والهندسية للمشروع:

• قدرة محركات الضاغطات وأبعاد دائرة الطاقة: يستلزم ارتفاع أمبيرية المحركات الكهربائية مفاتيح وكونتاكتورات أكبر وتمديد قضبان أقوى.
• عدد الخلايا ونوع الهيكل: أبعاد الخلايا وعددها ونوع الصاج وجودة الطلاء ودرجة الحماية (IP54 إلى IP65).
• العلامة التجارية للمكونات: نسبة توظيف العلامات الأوروبية أو الكورية في دوائر الطاقة والتحكم.
• معمارية التحكم: استخدام موازنات حرارة رقمية منفصلة مقابل تطبيق أتمتة شاملة قائمة على PLC وشاشة HMI لمسية.
• الملحقات الإضافية: إضافة أنظمة المراقبة عن بُعد وبطاقات التوسعة ووحدات تنبيه SMS.

لماذا برودت كار أطلس؟

تنظر شركة برودت كار أطلس بخبرتها التي تتجاوز 30 عاماً في تصميم وتنفيذ مشاريع التبريد بمختلف أحجامها إلى لوحة الكهرباء لغرفة التبريد لا باعتبارها تجهيزاً مستقلاً جاهزاً، بل جزءاً متكاملاً من دائرة التبريد بأسرها.

يُعاير مهندسونا دائرة طاقة اللوحة بدقة وفق قدرة المحرك الكهربائي للضاغط والمضخات والمراوح وسائر المستهلكات، ويُطبّقون منطق التحكم وفق المعايير العالمية الحديثة ومتطلباتكم. إن الاعتماد الحصري على قطعات أوروبية وكورية أصلية وتقديم المخطط الكهربائي الكامل (EPLAN) والدعم الفني المتخصص يضمن الأداء العالي واستقرار منظومتكم.
