حساب الحمل التبريدي لغرفة التبريد — الصيغة الكاملة + مثال رقمي

حساب الحمل التبريدي لغرفة التبريد هو الخطوة الأهم قبل شراء أي غرفة تبريد. فإذا جاء هذا الرقم خاطئاً، اختير الضاغط أصغر من الحاجة ولم تبلغ درجة حرارة غرفة التبريد المستهدف؛ وفي أحسن الأحوال يرتفع استهلاك الكهرباء، غير أنه في أسوأ الأحوال تفسد المنتجات. في هذا المقال ستتعلم كلاً من الصيغة الهندسية الكاملة والطريقة التقديرية السريعة مع مثال رقمي واقعي.

ما الحمل التبريدي لغرفة التبريد؟

الحمل التبريدي لغرفة التبريد (Refrigeration Load) هو إجمالي الحرارة التي يجب على منظومة التبريد امتصاصها من الفضاء الداخلي لغرفة التبريد ونقلها إلى الخارج في وحدة الزمان (عادةً في الساعة) للحفاظ على درجة الحرارة والرطوبة عند المستوى القياسي.

ملاحظة هندسية مهمة: التمييز بين “الحمل التبريدي” و”طاقة الضاغط” أمر جوهري؛ فالحمل التبريدي ناتجٌ عن الحسابات الحرارية للقاعة والمنتج، في حين تُختار طاقة الضاغط بناءً على هذا الحمل مع مراعاة خسائر التوصيلات وزمن إذابة الصقيع ومعامل الأمان.

جدول تحويل وحدات قياس الحمل التبريدي

المصادر الأربعة الرئيسية للحمل التبريدي

لتحديد الحمل التبريدي لغرفة التبريد، يجب التعرف على جميع مداخل الحرارة إلى القاعة. تتكون هذه الحرارة من أربعة مصادر رئيسية يجب على منظومة التبريد دفع مجموعها:

الخطوة الأولى — حساب حمل الجدران (Wall Load)

حمل الجدران هو نتاج انتقال الحرارة عبر السقف والأرضية وجدران غرفة التبريد بسبب فارق الحرارة بين الداخل والخارج. تُكتب صيغة حساب الحمل التبريدي الناجم عن نفاذ الحرارة من الجدران على النحو التالي:

Q_wall = (U × A × ΔT) / 1000     (kW)

• U (معامل انتقال الحرارة للعازل): معدل مرور الحرارة عبر العازل بوحدة W/m²°C.
• A (المساحة الكلية للجدران): مجموع مساحة الجدران الأربعة والسقف والأرضية بالمتر المربع (m²).
• ΔT (فارق الحرارة): الفرق بين أقصى درجة حرارة المحيط الخارجي ودرجة الحرارة التصميمية الداخلية لغرفة التبريد (°C).

معامل انتقال الحرارة (U) للوح الساندويتش المعزول بالبولي يوريثان

مثال رقمي لحساب حمل الجدران

لتكن غرفة تبريد بأبعاد 10 × 8 × 4 م (طول × عرض × ارتفاع) بلوح ساندويتش 10 سم (U = 0.22) مصممة للتخزين تحت الصفر (درجة حرارة داخلية −18°C) بأقصى درجة حرارة صيفية خارجية 45°C:

1. حساب المساحة الكلية (A):

A = 2(10×8) + 2(10×4) + 2(8×4) = 160 + 80 + 64 = 304 m²

2. حساب فارق الحرارة (ΔT):

ΔT = 45 − (−18) = 63°C

3. حساب الحمل الحراري لجدران (Q_wall):

Q_wall = (0.22 × 304 × 63) / 1000 = 4,211 / 1000 ≈ 4.21 kW

ملاحظة عن أشعة الشمس (ΔT_r): إذا كان السقف أو جدران الجهة الغربية والجنوبية معرّضة مباشرةً لأشعة شمس حارة وذات لون غامق، يُضاف من 5 إلى 11 درجة مئوية إلى قيمة ΔT لذلك الجدار.

الخطوة الثانية — حساب حمل المنتج (Product Load)

في غرف التبريد للتخزين، تدخل المنتجات بدرجة حرارة قريبة من حرارة القاعة ولا يحدث تجميد أولي فيها. يقتصر حمل المنتج في هذه القاعات على تبريد فارق الحرارة الجزئي للمنتج الداخل والحمل التنفسي.

صيغة حساب الحمل التبريدي لمنتج التخزين

Q_product = (m × C × (T_in − T_out)) / (t × 3600)     (kW)

• m: كتلة الحمل اليومي الداخل إلى غرفة التبريد (kg)
• C: الحرارة النوعية للمنتج بوحدة kJ/kg°C — للمنتجات فوق الصفر C₁ وللمنتجات المجمدة تحت الصفر C₂
• T_in: درجة حرارة المنتج عند دخوله غرفة التبريد (°C)
• T_out: درجة الحرارة النهائية للمنتج داخل غرفة التبريد (°C)
• t: زمن التبريد بالساعة (عادةً من 16 إلى 24 ساعة)

جدول الخصائص الحرارية للمنتجات الشائعة (مرجع ASHRAE)

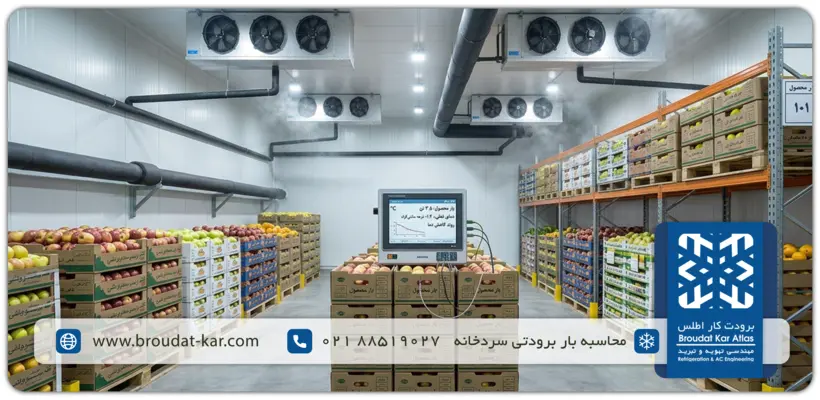

ملاحظة — الحمل التنفسي (خاص بالفاكهة والخضروات الطازجة): تنتج المحاصيل الزراعية الحية في غرف التبريد فوق الصفر حرارةً بسبب التنفس حتى بعد الحصاد (يولّد التفاح على سبيل المثال عند +4°C ما بين 30 و40 واط لكل طن من الحرارة التنفسية)؛ وينبغي إضافة ذلك إلى حمل المنتج.

الخطوة الثالثة — حساب حمل تبادل الهواء (Infiltration)

مع كل فتح وإغلاق لباب غرفة التبريد، يدخل الهواء الخارجي الدافئ الرطب ليحل محل الهواء البارد الثقيل داخل القاعة. يُسبّب هذا التبادل الهوائي حملاً حرارياً ورطوبياً ملحوظاً على المنظومة.

صيغة حساب حمل تبادل الهواء

Q_air = (V × N × ρ × (h_out − h_in)) / 86400     (kW)

• V: الحجم الداخلي لغرفة التبريد بالمتر المكعب (m³)
• N: عدد مرات التبادل الكامل لهواء القاعة في 24 ساعة (مرة/يوم)
• ρ: كثافة الهواء (حوالي 1.2 kg/m³)
• h_out − h_in: فارق الإنثالبي بين الهواء الخارجي والداخلي بوحدة kJ/kg
• 86400: معامل تحويل ثواني اليوم لحساب الحمل بالكيلوواط (kW)

جدول عدد مرات تبادل الهواء (N) في 24 ساعة حسب حجم القاعة

الحلول الرئيسية لتقليل حمل تبادل الهواء

للحيلولة دون هدر الطاقة والحدّ من الضغط على الضاغط، يُوصى باستخدام التجهيزات التالية:

• ستائر PVC الشفافة: تقليل تسرب الهواء البارد أثناء مرور العمال.
• ستارة هواء (Air Curtain): إنشاء حاجز هوائي فوق باب الدخول.
• غرفة التحميل (Dock Shelter): إحكام الفراغ بين الشاحنة وباب غرفة التبريد.

الخطوة الرابعة — الأحمال المتفرقة (Internal & Equipment Loads)

إضافةً إلى نفاذ الحرارة من الهيكل ودخول المنتج وتبادل الهواء عند فتح الأبواب، ثمة مصادر حرارية متعددة داخل قاعة غرفة التبريد تُضاف مباشرةً إلى الحمل التبريدي:

• تجهيزات النقل (رافعة شوكية وعربة بالسطح): حرارة محرك الرافعة الشوكية الكهربائية واحتكاك العجلات والأنظمة الهيدروليكية أثناء التفريغ والتحميل.
• مراوح المبخّر: تحوّل محركات مراوح المبخّر الكهربائية العاملة باستمرار داخل القاعة جميع طاقتها الكهربائية تقريباً مباشرةً إلى حرارة.
• منظومات إذابة الصقيع: الحرارة الإشعاعية والتوصيلية الناجمة عن العناصر الكهربائية أو الغاز الساخن (Hot Gas) المستخدم لذوبان الجليد على المبخّر؛ يدخل جزء منها إلى هواء القاعة ويجب إعادة امتصاصه.
• إضاءة القاعة: تُولّد أنظمة الإضاءة (حتى LED الصناعية) حرارةً أثناء التشغيل. يمكن استخدام مؤقت أو حساسات حركة لتقليل وقت إضاءة المصابيح، ويجب احتساب هذا الحمل الحراري في الحسابات.
• حضور العمال: أجسام العمال في بيئة قاعة التبريد الباردة تُعدّ مشعّة للحرارة بشدة؛ تتراوح كمية الحرارة المنبعثة من جسم شخص أثناء العمل البدني في قاعة تحت الصفر بين 250 و300 واط.

تجميع الحمل الكلي وحساب الطاقة الاسمية للمنظومة

للحصول على الحمل التبريدي النهائي للقاعة، يُجمَع مجموع الأحمال الأربعة (الجدران والمنتج وتبادل الهواء والمتفرقة) ثم يُضاف إليه معامل أمان من 10 إلى 15% لتغطية التذبذبات غير المتوقعة وتآكل التجهيزات والأحوال الجوية القاسية.

ساعات التشغيل الفعلية للضاغط (Run Time)

لا ينبغي بأي حال أن يعمل ضاغط غرفة التبريد 24 ساعة متواصلة؛ إذ يجب أن تتوفر للمنظومة فرصة كافية لعمليات إذابة الصقيع وراحة التجهيزات. لذلك:

• في غرف التبريد فوق الصفر: تُحسب طاقة الضاغط على أساس 18 إلى 20 ساعة تشغيل يومياً.
• في غرف التبريد تحت الصفر: تُختار طاقة الضاغط على أساس 16 إلى 18 ساعة تشغيل يومياً.

بقسمة الحمل التبريدي الكلي على ساعات التشغيل هذه تُستخرج الطاقة الاسمية للضاغط بالكيلوواط (kW).

الطريقة التقديرية السريعة للحمل التبريدي لغرفة التبريد (Quick Estimation)

في المراحل الأولى من التصميم أو عند الاستفسار السريع عن الأسعار، يكون إجراء الحسابات التفصيلية الطويلة مستهلكاً للوقت. في هذه الحالات يستخدم المهندسون صيغاً تجريبية وجداول تقديرية بناءً على الحجم الكلي للقاعة (m³).

معدل الحمل التبريدي التقديري لكل متر مكعب

مثال تقديري سريع

لقاعة تخزين مجمدة تحت الصفر بحجم 2000 m³ بمعدل 15 واط لكل متر مكعب:

Q_quick = (2000 m³ × 15 W/m³) / 1000 = 30 kW

⚠️ تحذير مهم: الحسابات التقديرية للتخمين الأولي والتقدير المبدئي فحسب. يجب أن يتم شراء التجهيزات الرئيسية حتماً استناداً إلى الحسابات الدقيقة لحمل الجدران والمنتج وتبادل الهواء.

البرامج المتخصصة لحساب الحمل التبريدي لغرفة التبريد

تجدر الإشارة إلى أن أغلب البرامج الشائعة كـ Bitzer Software أو Danfoss Coolselector مخصصة لاختيار التجهيزات وتحليل دورة التبريد بعد تحديد الحمل التبريدي، لا لحساب الحمل الحراري لقاعة غرفة التبريد. للحساب الدقيق للحمل الحراري لقاعة غرفة التبريد ذاتها، تُستخدم البرامج المتخصصة التالية:

• LU-VE Cold Room Calc (تطبيق موبايل متخصص من لوفي): أحد أبسط الأدوات الهندسية المتاحة مجاناً لحساب الحمل الحراري دقيقاً نسبياً لقاعات غرف التبريد مع مراعاة جميع المعاملات الأبعادية والمناخية والعزل وظروف دخول المنتج.
• برنامج Cold Room Calc: يُجري هذا البرنامج حساب الحمل التبريدي لغرفة التبريد وسائر الوحدات التبريدية بصورة متخصصة ودقيقة مع تفصيل الجدران وتبادل الهواء وحمل المنتج والأحمال الداخلية، ويُخرج الحمل النهائي للقاعة بالكيلوواط. هذا البرنامج غير مجاني — للحصول على ترخيص تواصلوا معنا.

قائمة مراجعة اختيار التجهيزات بناءً على الحمل التبريدي المحسوب

بعد الحساب الدقيق لإجمالي الحمل التبريدي للقاعة (بالكيلوواط)، يحين دور اختيار التجهيزات الرئيسية لدورة التبريد. إن الاختيار الخاطئ لأي من هذه العناصر يُفضي إلى عدم الوصول إلى درجة الحرارة المستهدفة وارتفاع حاد في استهلاك الكهرباء والتآكل المبكر للمنظومة:

• اختيار الضاغط (Compressor): يجب أن تُختار الطاقة التبريدية للضاغط بدقة بناءً على إجمالي الحمل المحسوب عند درجة حرارة المبخّر (SST) ودرجة حرارة تكثيف المكثّف (SCT).
• اختيار المبخّر (Evaporator): يجب أن تتوافق الطاقة التبريدية للمبخّر مع الحمل الكلي للقاعة. يجب أن تكون المسافة بين زعانف المبخّر في غرف التبريد تحت الصفر أوسع (من 7 إلى 10 مم) وفي القاعات فوق الصفر أضيق (من 4 إلى 6 مم) بسبب الصقيع.
• اختيار المكثّف (Condenser): تساوي طاقة تصريف الحرارة للمكثّف مجموعَ الحمل التبريدي للمبخّر والقدرة الكهربائية للضاغط. يجب أن يتم اختيار المكثّف الهوائي أو التبخيري وفق الظروف المناخية ودرجات الحرارة الرطبة/الجافة لمدينة الموقع.

خلاصة والاستشارة المتخصصة لحسابات غرفة التبريد

حساب الحمل التبريدي لغرفة التبريد عملية متعددة الأبعاد وهندسية بالكامل، والدقة فيها ضامنةٌ لطول عمر التجهيزات وتحسين التكاليف التشغيلية للمشروع. أي خطأ بسيط في تقدير معامل العزل أو حمل المنتج الداخل أو تبادل الهواء يُفضي إلى ضغط مضاعف على الضاغط وفساد المنتجات المخزّنة.
