بازیافت حرارت خروجی سردخانه: راهکاری نوین برای کاهش مصرف انرژی و هزینه‌ها

آیا تا به حال به این فکر کرده‌اید، سردخانه‌ای که با صرف هزینه بالا در حال تولید سرماست، هم‌زمان مقدار زیادی انرژی حرارتی ارزشمند را بدون هیچ استفاده‌ای به محیط دفع می‌کند؟ انرژی‌ای که می‌تواند برای گرم‌کردن آب، گرمایش فضاهای اداری یا حتی پیش‌گرمایش هوای تهویه استفاده شود، اما در اغلب سردخانه‌های ایران به دلیل قیمت پایین گاز، کاملا نادیده گرفته می‌شود. در حالی که با تغییر احتمالی سیاست‌های دولت و افزایش هزینه‌ها، بازیافت حرارت خروجی سردخانه می‌تواند از یک اقدام لوکس به یک مزیت رقابتی جدی تبدیل شود.

در این مقاله به صورت دقیق و علمی، بررسی می‌کنیم که چه روش‌هایی برای بازیافت حرارت خروجی سردخانه وجود دارد و این کار چقدر هزینه‌های انرژی را کاهش می‌دهد.

آیا بازیافت حرارت از نظر اصول ترمودینامیکی ممکن است؟

بله، از دیدگاه مهندسی انرژی، کندانسور، یک منبع بالقوه برای بازیافت انرژی محسوب می‌شود. در اغلب سردخانه‌های صنعتی، فرآیند تولید سرما بر پایه سیکل تبرید تراکمی بخار است. در این چرخه، کمپرسور با مصرف انرژی الکتریکی، مبرد را از فشار و دمای پایین به فشار و دمای بالا می‌رساند.

در ادامه، مبرد در کندانسور حرارت خود را به محیط اطراف دفع کرده و از حالت گاز به مایع تبدیل می‌شود. این حرارت دفع‌شده شامل هم گرمای جذب‌شده از فضای سرد و هم انرژی واردشده توسط کمپرسور است.

از نظر ترمودینامیکی، تعادل انرژی در چرخه تبرید به‌صورت زیر بیان می‌شود:

W_Comp + Q_{Evap =} Q_Cond

که در آن، حرارت دفع‌شده در کندانسور (Q_Cond) برابر است با مجموع بار سرمایشی اواپراتور (Q_Evap) و توان مصرفی کمپرسور (W_Comp). این رابطه نشان می‌دهد که میزان حرارت دفع‌شده در کندانسور، بسیار قابل توجه است و در صورت عدم استفاده، به‌طور کامل به محیط تلف می‌شود.

۳ روش عملی برای بازیافت حرارت خروجی سردخانه ها

بازیافت حرارت در سردخانه‌ها، در اغلب موارد فقط با اضافه‌کردن یک مبدل حرارتی مناسب و طراحی صحیح مدار قابل اجراست و نیازی به سیستم‌های پیچیده و پر هزینه نیست. بسته به ظرفیت سردخانه، نوع کاربری و نیاز گرمایشی، روش‌های مختلفی برای استفاده از حرارت دفع‌شده در کندانسور وجود دارد که در ادامه به مهم‌ترین آن‌ها اشاره می‌شود.

۱- بازیافت حرارت برای گرم‌کردن آب مصرفی (Heat Recovery for Water Heating)

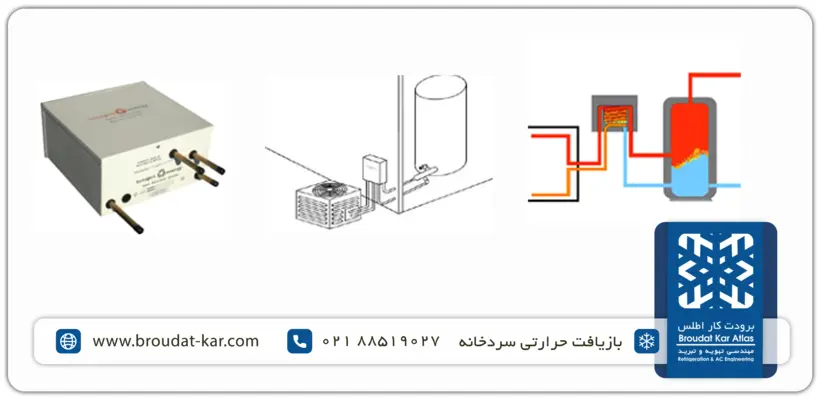

یکی از رایج‌ترین و اقتصادی‌ترین روش‌ها، استفاده از مبدل حرارتی آب–مبرد یا آب–گاز داغ در مسیر خروجی کمپرسور یا کندانسور است. در این روش، حرارت مبرد داغ به آب منتقل شده و برای مصارفی مانند شست‌وشو، بهداشت، فرآیندهای صنعتی یا فضاهای رفاهی سردخانه استفاده می‌شود.

وزارت انرژی آمریکا (DOE) این روش را به‌عنوان یکی از کم‌هزینه‌ترین راهکارهای بازیافت حرارت در صنایع تبرید معرفی می‌کند، زیرا تأثیر مستقیمی بر سیکل اصلی تبرید نداشته و کنترل‌پذیری بالایی دارد.

جالب است بدانید که برخی شرکت‌های صنعتی در دنیا نیز بر پایه این روش، محصولاتی تولید کرده‌اند که به بازیافت حرارت خروجی از سیکل تبرید کمک می‌کند؛ برای مثال، شرکت Hotspot، یکی از این شرکت‌هاست که دستگاه‌هایی برای بازیافت حرارت تولید می‌کند.

۲- استفاده از حرارت دفعی برای پیش‌گرمایش هوای تهویه

در سردخانه‌هایی که دارای فضاهای اداری، بسته‌بندی یا نیروی انسانی فعال هستند، می‌توان از حرارت کندانسور برای پیش‌گرمایش هوای تازه سیستم تهویه (HVAC) استفاده کرد. در این حالت، یک مبدل حرارتی در مسیر هوای ورودی نصب می‌شود تا پیش از ورود هوا به فضا، بخشی از انرژی گرمایی موردنیاز تأمین شود.

بر اساس ASHRAE Handbook، این روش به‌ویژه در مناطق سردسیر یا در فصل زمستان می‌تواند باعث کاهش محسوس مصرف انرژی سیستم گرمایشی شود.

۳- سیستم‌های یکپارچه بازیافت حرارت (Heat Recovery Chiller Systems)

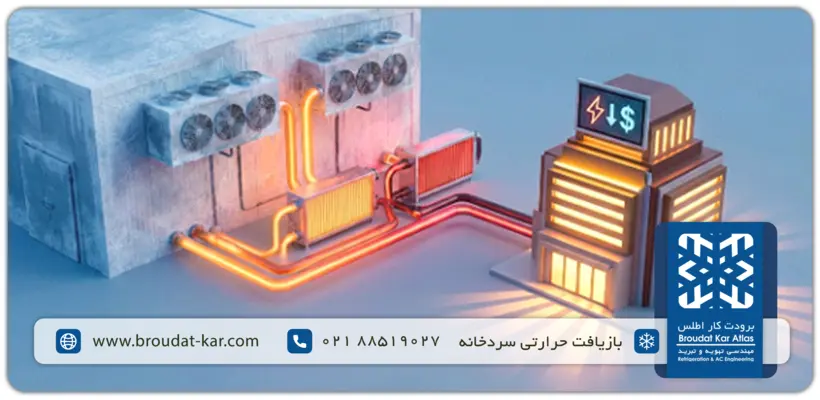

در این سیستم‌ها، طراحی از ابتدا به‌گونه‌ای انجام می‌شود که حرارت کندانسور به‌صورت هدفمند برای تولید آب گرم یا گرمایش فضا استفاده شود. برای این کار، قبل از آن‌که مبرد وارد کندانسور اصلی شود، از یک مبدل حرارتی بازیافت حرارت عبور داده می‌شود. در این مبدل:

• حرارت مبرد به یک مدار ثانویه (معمولاً آب) منتقل می‌شود
• آب می‌تواند تا دماهای مفید برای گرمایش (مثلاً آب گرم مصرفی یا گرمایش فضا) گرم شود
• سپس مبرد با دمای پایین‌تر وارد کندانسور اصلی می‌شود

نکته مهم این است که اولویت همیشه با سرمایش است و بازیافت حرارت فقط از انرژی مازاد انجام می‌شود.

کاربردهای واقعی بازیافت حرارت خروجی سردخانه

حرارت دفع‌شده در سیستم‌های تبرید سردخانه‌ای، در صورت طراحی صحیح، می‌تواند مستقیما در مصارف گرمایشی با دمای متوسط مورد استفاده قرار گیرد. این کاربردها معمولا به دماهای بسیار بالا نیاز ندارند و از نظر فنی با سطح دمای حرارت کندانسور کاملا سازگار هستند؛ به همین دلیل، بازیافت حرارت در سردخانه‌ها بیشتر بر تأمین انرژی گرمایی جانبی متمرکز است تا جایگزینی کامل سیستم‌های گرمایشی اصلی.

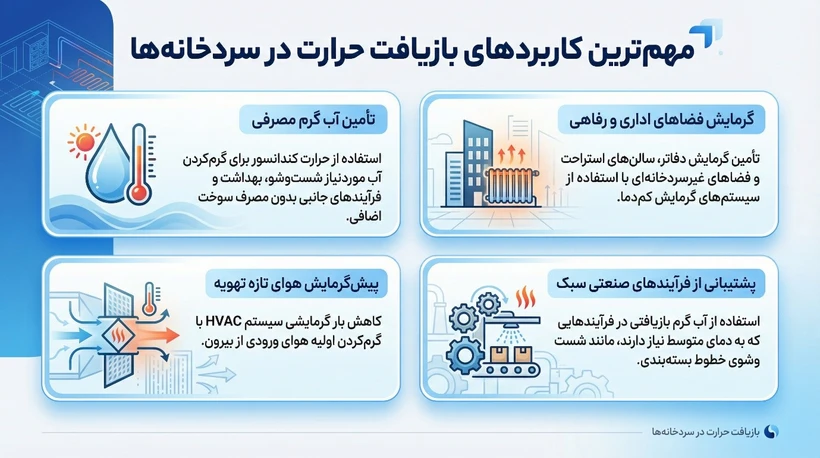

مهم‌ترین کاربردهای بازیافت حرارت در سردخانه‌ها:

• تأمین آب گرم مصرفی: استفاده از حرارت کندانسور برای گرم‌کردن آب موردنیاز شست‌وشو، بهداشت و فرآیندهای جانبی بدون مصرف سوخت اضافی.
• گرمایش فضاهای اداری و رفاهی: تأمین گرمایش دفاتر، سالن‌های استراحت و فضاهای غیرسردخانه‌ای با استفاده از سیستم‌های گرمایش کم‌دما.
• پیش‌گرمایش هوای تازه تهویه: کاهش بار گرمایشی سیستم HVAC با گرم‌کردن اولیه هوای ورودی از بیرون.
• پشتیبانی از فرآیندهای صنعتی سبک: استفاده از آب گرم بازیافتی در فرآیندهایی که به دمای متوسط نیاز دارند، مانند شست‌وشوی خطوط بسته‌بندی.

آیا اجرای بازیافت حرارت برای سردخانه‌های ایران منطقی است؟

از نظر فنی، هیچ مانع جدی برای اجرای سیستم‌های بازیافت حرارت در سردخانه‌های ایران وجود ندارد. فناوری‌های موردنیاز، شامل مبدل‌های حرارتی، سیستم‌های کنترلی و تجهیزات تبرید، همگی شناخته‌شده و در سطح جهانی استاندارد هستند. تفاوت اصلی ایران با کشورهای پیشرو در این حوزه، نه در دانش فنی بلکه در اقتصاد انرژی و ساختار هزینه‌هاست. قیمت پایین گاز طبیعی و برق یارانه‌ای باعث شده که صرفه‌جویی انرژی، در کوتاه‌مدت انگیزه اقتصادی قوی ایجاد نکند.

با این حال، تحلیل‌های بین‌المللی نشان می‌دهد که با افزایش تدریجی قیمت انرژی، اعمال سیاست‌های بهره‌وری و رشد هزینه‌های عملیاتی، سیستم‌های بازیافت حرارت به‌ویژه در سردخانه‌های متوسط و بزرگ، به‌عنوان یک سرمایه‌گذاری میان‌مدت توجیه‌پذیر می‌شوند.

بازیافت حرارتی، چقدر باعث کاهش هزینه‌های می‌شود؟

بر اساس یک پژوهش از مقاله پاول کلیمنکو در مجله holodinfo، در یک سردخانه‌ ۲۰۰۰ تنی با گردش روزانه ۲۰۰ تن ماهی منجمد، بازیافت حرارت خروجی سردخانه می‌تواند حدود ۲۲۰ کیلووات گرما از بار کلی ۱۸۹۰ کیلوواتی کندانسور را بازیافت کند.

این انرژی حرارتی می‌تواند برای گرم کردن خاک زیر سردخانه‌ها، آب چاه (از ۷ تا ۶۰ درجه سانتی‌گراد) یا گرمایش محیط‌های اداری و رفاهی با سیستم‌هایی مانند رادیاتور یا گرمایش از کف استفاده شود.

در نتیجه حفظ ۲۲۰ کیلووات گرما معادل صرفه‌جویی مستقیم همین مقدار در مصرف سوخت دیزل، نفت کوره یا گاز است. از این حرارت حتی می‌توان برای ذوب برف روی سطوح بتنی یا مسیرهای بارگیری استفاده کرد تا کارایی ماشین‌آلات حفظ شود. علاوه بر آن، پیش‌خنک‌سازی گاز مبرد باعث کاهش فشار میعان و تخلیه بار از روی کمپرسورها می‌شود. این فرآیند راندمان کلی سیستم را افزایش داده و مصرف برق را تا ۱۲٪ کاهش می‌دهد.

کدام سردخانه‌ها بیشترین سود را از بازیافت حرارت می‌برند؟

بررسی پروژه‌های اجراشده در سطح بین‌المللی نشان می‌دهد که همه سردخانه‌ها به یک اندازه از این فناوری منتفع نمی‌شوند. بیشترین توجیه فنی و اقتصادی معمولا در شرایط زیر به‌دست می‌آید:

• سردخانه‌های با ظرفیت متوسط تا بزرگ.
• سردخانه‌هایی با فعالیت پیوسته در طول سال.
• مجموعه‌هایی که هم‌زمان نیاز به آب گرم یا گرمایش فضا دارند.
• سردخانه‌هایی که در کنار بخش‌های بسته‌بندی، اداری یا فرآوری فعالیت می‌کنند.

جمع‌بندی نهایی

بازیافت حرارت خروجی سردخانه، از دیدگاه مهندسی حرارت و سیالات، یک راهکار کاملاً منطقی و مبتنی بر اصول ترمودینامیکی است. این فناوری به‌جای آن‌که نیازمند مصرف انرژی جدید باشد، از حرارت اتلافی اجتناب‌ناپذیر سیستم تبرید استفاده می‌کند. هرچند شرایط اقتصادی فعلی در ایران باعث شده این راهکار کمتر مورد توجه قرار گیرد، اما با تغییر تدریجی قیمت انرژی و افزایش نگاه بهره‌ورانه به تأسیسات، بازیافت حرارت می‌تواند به یکی از ابزارهای کاهش هزینه‌های عملیاتی سردخانه‌ها تبدیل شود.
