دستگاه کندانسینگ یونیت به عنوان پکیج قسمت فشار بالای (High-Pressure Side) سیکل تبرید تراکمی، وظیفه دریافت بخارات مبرد از اواپراتور، متراکمسازی و تقطیر آن به مایع مبرد را بر عهده دارد. این سیستم یکپارچه نقش تعیینکنندهای در راندمان، پایداری و طول عمر سردخانههای صنعتی و تجهیزات تهویه مطبوع ایفا میکند.
یکی از اشتباهات رایج در استعلام تجهیزات، یکسان فرضکردن کندانسور با پکیج یونیت خارجی یا کندانسیگ یونیت است. کندانسور صرفاً یک مبدل حرارتی برای دفع گرمای مبرد و تبدیل آن به مایع است؛ در حالی که کندانسینگ یونیت یک پکیج کامل برودتی است.
این پکیج بخش کامل فشار بالای مدار را شامل میشود؛ یعنی یونیت بخارات کمفشار مبرد را از خط ساکشن (خروجی اواپراتور) تحویل گرفته و علاوه بر کویل کندانسور و فنها، قطعات کلیدی نظیر کمپرسور، مخزن رسیور مایع، فیلتر درایر، پرشر سوئیچ ها، اویل سپراتور و شیرآلات خط مایع را همگی روی یک شاسی مستحکم مونتاژ دارد تا مایع مبرد تقطیرشده را مجدداً به خط انبساط در ورودی اواپراتور ارسال کند. متمرکز ساختن انواع کندانسینگ یونیت روی یک شاسی صنعتی، ضمن کاهش حجم لولهکشیهای پراکنده در محل پروژه، ریسک نشت مبرد را به حداقل رسانده و نصب را بسیار سریعتر و مطمئنتر میکند.
طراحی انواع کندانسینگ یونیت بر اساس نحوه دفع حرارت از مبرد تقطیرشده صورت میگیرد. انتخاب بین این دو مدل مستقیماً به اقلیم منطقه، دسترسی به منابع آب و ظرفیت برودتی پروژه بستگی دارد:

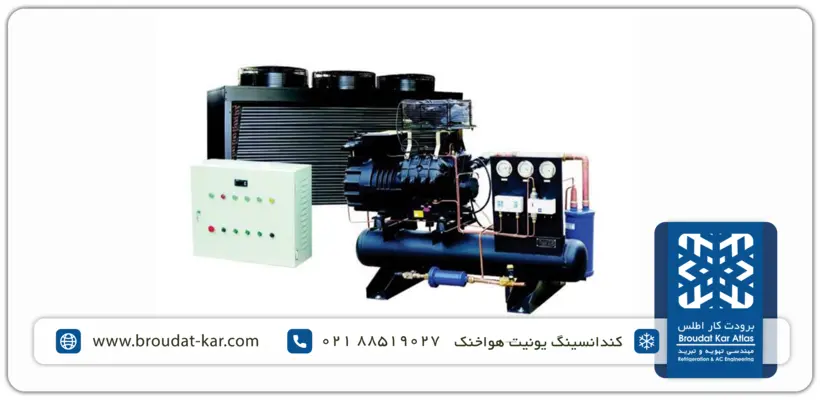

در این مدل، حرارت مبرد توسط جریان هوای محیط و از طریق فنهای محوری (آکسیال) و کویلهای فیندار دفع میشود. کندانسینگ یونیت هوا خنک به دلیل عدم نیاز به جریان آب و نگهداری آسانتر، محبوبترین گزینه برای اکثر اقلیمها و ظرفیتهای متوسط است.

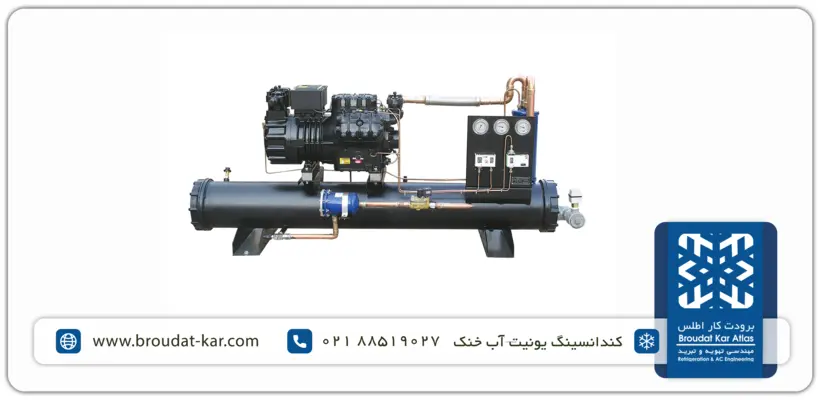

در این ساختار، مبدل حرارتی پوسته و لوله (Shell & Tube) یا صفحهای وظیفه دفع حرارت مبرد را بر عهده دارد. کندانسینگ یونیت آب خنک برای پروژههای با ظرفیت بسیار بالا یا شرایطی که امکان جانمایی کندانسور هوایی در فضای آزاد وجود ندارد ایدهآل است، اما به برج خنککننده و مدار لولهکشی آب نیاز دارد.
| شاخص انتخاب | آب خنک | هوا خنک |
| تجهیزات جانبی مورد نیاز | نیازمند برج خنککننده و لولهکشی آب | بی نیاز از تجهیزات ثانویه |
| راندمان و ضریب انتقال حرارت | بالاتر (به دلیل ضریب انتقال حرارت بسیار بهتر آب و دمای تقطیر پایینتر) | پایین تر (به دلیل ظرفیت گرمایی پایین تر هوا) |
| هزینه سرمایهگذاری اولیه | بالاتر (به دلیل اضافه شدن هزینه برج خنککننده و لولهکشی) | بهینه در ظرفیت های پایین و متوسط |
| محدودیت اقلیمی نصب | تابع دمای مرطوب محیط (Wet-Bulb)؛ افت کارایی در مناطق بسیار مرطوب | تابع دمای خشک محیط (dry-bulb) |
| سهولت و هزینه نگهداری | نیازمند سختیگیری آب، اسیدشویی مبدل و نگهداری برج | ساده-نیازمند شستشوی دوره ای فین ها |
طراحی یکپارچه و قابلیت اطمینان بالای کندانسینگ یونیت صنعتی باعث شده تا این پکیجها به هسته اصلی تأمین سرمایش در پروژههای مختلف صنعتی و تجاری تبدیل شوند. مهمترین حوزههای کاربرد این تجهیزات عبارتاند از:
انتخاب درست کندانسینگ یونیت نیازمند تطبیق کامل مشخصات پکیج با شرایط واقعی پروژه است. برای جلوگیری از اتلاف سرمایه و افت راندمان، بررسی فاکتورهای زیر پیش از خرید الزامی است:
تعیین قیمت کندانسینگ یونیت بدون محاسبه دقیق بار برودتی و مشخصشدن لیست قطعات امکانپذیر نیست. عوامل اصلی تعیینکننده هزینه نهایی پکیج عبارتاند از:

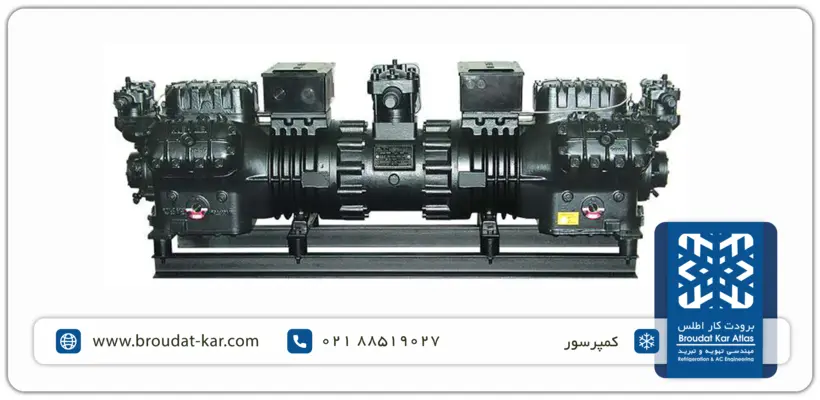

نوع و ظرفیت کمپرسور: ساختار کمپرسور (اسکرال، پیستونی یا اسکرو) و برند آن بیشترین سهم را در قیمت پایه دارد.
ابعاد و متریال کندانسور: تراکم فین، توان دفع حرارتی و برند فنهای آکسیال در کندانسورهای هوا خنک.
تجهیزات کنترلی و خط مایع: تعبیه قطعاتی مانند اویل سپراتور، آکومولاتور، مایعنما (سایت گلاس) و شیر برقی.
سطح اتوماسیون تابلو برق: کیفیت قطعات الکتریکال، پرشر سوئیچها و تعبیه کنترلرهای میکروپروسسوری.
شرکت برودت کار اطلس با تکیه بر دانش فنی مهندسان تبرید و تجربه سالها اجرا در پروژههای بزرگ صنعتی، انواع کندانسینگ یونیت را مطابق با دقیقترین محاسبات بار برودتی طراحی و تولید میکند. مزایای سفارش و ساخت پکیج در برودت کار اطلس عبارتاند از:
برای دریافت محاسبات ظرفیت، انتخاب بهترین نوع کندانسینگ یونیت و دریافت پیشفاکتور اختصاصی، همین حالا با کارشناسان فنی برودت کار اطلس تماس بگیرید.
کندانسور صرفاً یک مبدل حرارتی برای دفع گرمای مبرد است؛ اما کندانسینگ یونیت یک پکیج کامل شامل کمپرسور، کندانسور، فنها، تجهیزات خط مایع (رسیور، فیلتر درایر)، پرشر سوئیچها و تابلو برق است.
اگر به منابع آب پایدار دسترسی دارید و رطوبت محیط بسیار بالا نیست، سیستم آب خنک راندمان بالاتری ارائه میدهد؛ در غیر این صورت، یونیت هوا خنک به دلیل بینیازی از برج خنککننده و نگهداری سادهتر، اولویت دارد.
ظرفیت بر اساس بار برودتی کل پروژه، محدوده دمایی اواپراتور (زیر صفر یا بالای صفر)، نوع مبرد مصرفی و حداکثر دمای محیطی محل نصب (در تابستان) محاسبه میشود.
