گیج فشار سردخانه — راهنمای کامل خواندن، تشخیص و خرید

گیج فشار سردخانه — یا همان مانومتر برودتی — حکم چشم‌های هوشمند یک سیستم تبرید تراکمی را دارد. با یک نگاه به اعداد ثبت‌شده روی این ابزار، می‌توان به‌سرعت سلامت کارکرد سیکل، میزان شارژ مبرد، وضعیت شیر انبساط و راندمان کمپرسور را تحلیل کرد. این راهنمای جامع تخصصی، کلیه نکات فنی، نحوه خواندن فشار LP و HP، جداول تشخیصی و راهنمای خرید مانومتر و منیفولد را در اختیار تکنسین‌ها و مهندسان برودت قرار می‌دهد.

گیج فشار سردخانه چیست و چرا اهمیت دارد؟

در یک سیکل تبرید تراکمی، فشار و دمای مبرد با یکدیگر رابطه مستقیم و ترمودینامیکی دارند؛ این رابطه دقیقاً از طریق جدول فشار-دما تعریف می‌شود. گیج فشار سردخانه — که در صنعت با نام مانومتر برودتی نیز شناخته می‌شود — ابزاری است که تغییرات فشار مبرد را در بخش‌های مختلف سیستم اندازه‌گیری کرده و امکان پایش لحظه‌ای سلامت سیکل را فراهم می‌سازد.

در کل تجهیزات برودتی، پایش دو نقطه فشار اصلی الزامی است:

• فشار پایین یا گیج LP (Low Pressure): این گیج فشار لوله مکش (حد فاصل خروجی اواپراتور تا ورودی کمپرسور) را اندازه‌گیری می‌کند که عدد آن مستقیماً نشان‌دهنده دمای تبخیر مبرد در اواپراتور است.
• فشار بالا یا گیج HP (High Pressure): این گیج فشار لوله دهش (حد فاصل خروجی کمپرسور تا ورودی کندانسور) را ثبت می‌کند که عدد آن نشان‌دهنده دمای تقطیر مبرد در کندانسور است.

علاوه بر این دو نقطه، در سیستم‌های برودتی صنعتی از گیج‌های تخصصی دیگری مانند گیج فشار روغن کمپرسور (برای سنجش فشار مدار روغن‌کاری) و گیج اختلاف فشار (Differential Gauge) در پمپ‌های آمونیاک و فیلترها نیز استفاده می‌شود.

هرگونه انحراف اعداد روی گیج فشار از محدوده نرمال، یک هشدار زودهنگام فنی است. تشخیص به‌موقع این انحراف‌ها، تکنسین را قادر می‌سازد تا پیش از بروز اختلالات شدید نظیر آسیب به سوپاپ‌های کمپرسور یا سوختن سیم‌پیچ، نسبت به عیب‌یابی اقدام کند. جهت آشنایی با عواقب عدم پایش فشار بر کارکرد کمپرسور، مقاله خرابی کمپرسور سردخانه — علل و راه‌حل‌ها را مطالعه کنید.

انواع گیج فشار سردخانه

گیج فشار سردخانه بر اساس نوع نصب، مکانیزم مکانیکی، محل قرارگیری در سیکل و نحوه نمایش اطلاعات به دسته‌بندی‌های زیر تقسیم می‌شود:

۱. مانومترهای ثابت (خشک در برابر روغنی)

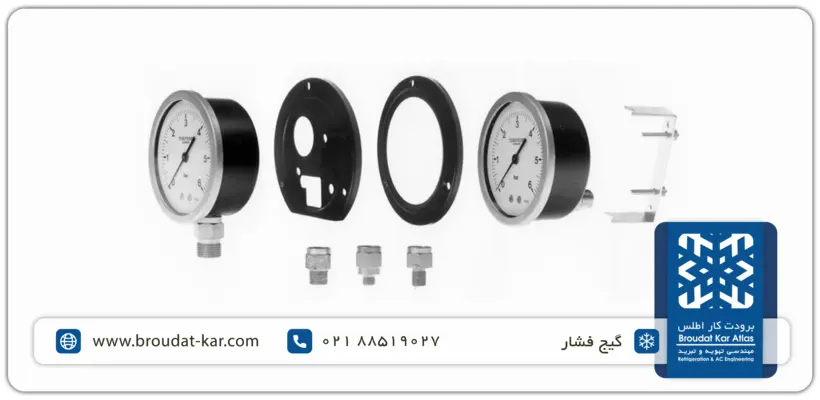

مانومترهای ثابت به‌صورت دائمی روی خطوط مختلف تابلو، شاسی کمپرسور یا لوله‌کشی موتورخانه نصب می‌شوند:

• گیج فشار خشک : مکانیزم داخلی آن بدون سیال واسط است. این گیج‌ها قیمت پایین‌تری دارند، اما در محیط‌های پرلرزش (مانند نزدیکی کمپرسورها و پمپ ها)، عقربه آن‌ها دچار نوسان شدید شده و استهلاک مکانیکی بالایی پیدا می‌کنند.
• گیج فشار روغنی : محفظه داخلی این گیج‌ها با گلیسیرین یا روغن سیلیکون پر شده است. روغن باعث نوسان‌گیری عقربه (Damping)، روان‌کاری قطعات داخلی و جلوگیری از آسیب ناشی از ارتعاشات شدید موتورخانه می‌شود.

۲. دسته‌بندی گیج‌ها بر اساس محل نصب و کاربرد در سردخانه

علاوه بر دو فشار اصلی مکش و دهش، گیج‌های تخصصی دیگری نیز در نقاط مختلف مدار قرار می‌گیرند:

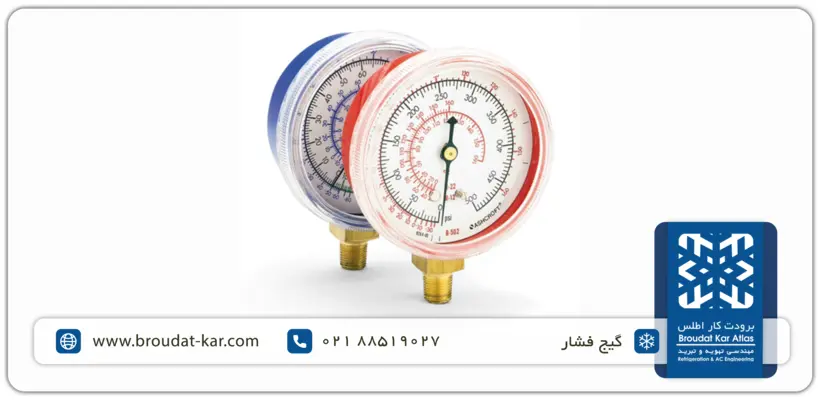

• گیج فشار پایین یا مکش (LP Gauge): فشار مبرد ورودی به کمپرسور را ثبت می‌کند که متناظر دمای تبخیر اواپراتور است.
• گیج فشار بالا یا دهش (HP Gauge): فشار مبرد خروجی از کمپرسور را اندازه‌گیری می‌کند که متناظر دمای تقطیر کندانسور است.

• گیج فشار روغن (Oil Pressure Gauge): فشار مدار روغن‌کاری کمپرسور را نشان می‌دهد. در کمپرسورهای دارای پمپ روغن، فشار واقعی روغن‌کاری از تفاضل فشار مکش یا دهش ( بسته به نوع کمپرسور) از فشار گیج روغن به دست می‌آید.
• گیج اختلاف فشار (Differential Pressure Gauge): به‌طور ویژه در ورودی و خروجی پمپ‌های آمونیاک () و فیلترهای خط روغن نصب می‌شود تا افت فشار و کارکرد صحیح پمپ یا میزان گرفتگی فیلتر را دقیقاً مشخص کند.

۳. منیفولد گیج (گیج دوقلو — ابزار تکنسین)

منیفولد گیج ابزار سیار و حیاتی تکنسین‌های برودت برای شارژ گاز، وکیوم و تست فشار است:

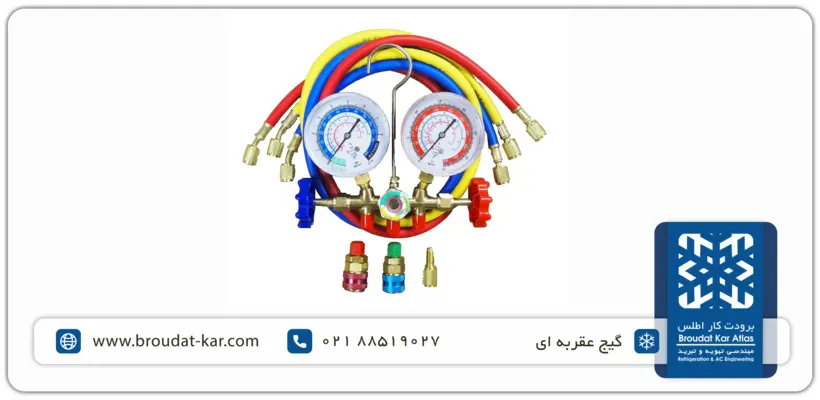

• منیفولد آنالوگ: دارای دو گیج عقربه‌ای، سه شلنگ فشار قوی و بدنه شیرآلات. لرزش عقربه (Needle Flutter) در مدل آنالوگ می‌تواند نشان‌دهنده پدیده‌های مکانیکی مانند برگشت مایع یا اختلال در سوپاپ‌های کمپرسور باشد.

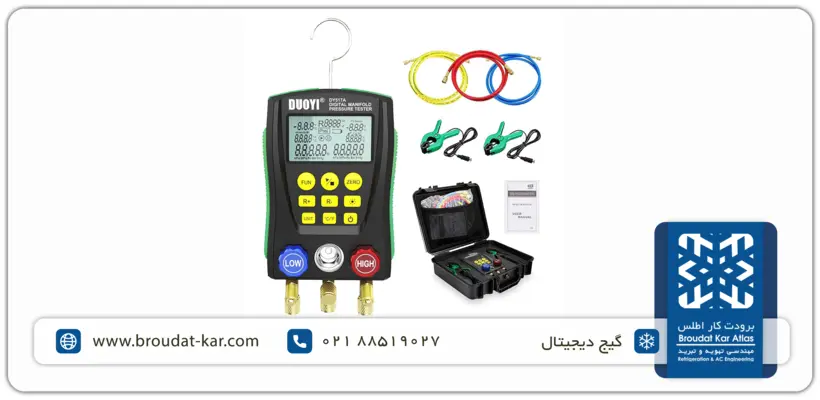

• منیفولد دیجیتال: مجهز به سنسورهای الکترونیکی فشار و دما که مقادیر سوپرهیت (Superheat) و ساب‌کول (Subcooling) را به‌صورت خودکار و مستقیم محاسبه کرده و روی صفحه دیجیتال نمایش می‌دهد.

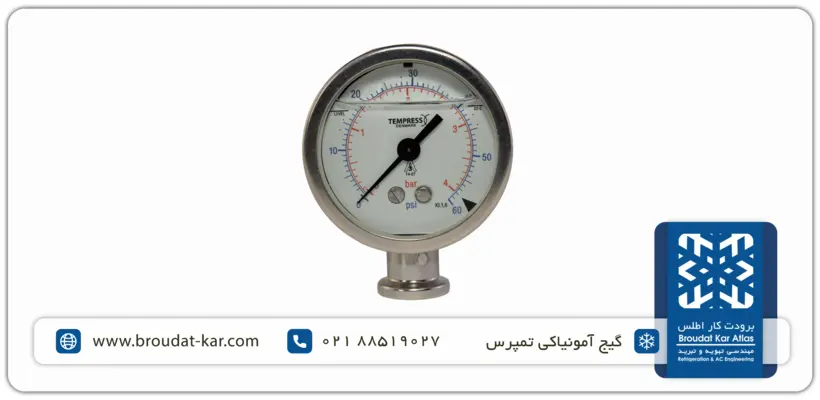

نکته تشخیص گیج‌ها: در برندهای صنعتی مانند تمپرس (Tempress) یا ویکا (WIKA) که بدنه استیل یا مشکی یکدست دارند، تشخیص نوع گیج  (مکش یا دهش یا روغن) صرفاً از روی علامت اختصاری و محدوده فشاری (Scale/Range) درج‌شده روی صفحه انجام می‌گیرد.

نحوه خواندن گیج فشار سردخانه — گام به گام

خواندن اعداد روی گیج فشار بدون تحلیل ترمودینامیکی، تنها ثبت چند عدد ساده است. برای عیب‌یابی دقیق سیکل، تکنسین باید اعداد فشار را به دمای اشباع (Saturation Temperature) تبدیل کرده و مقادیر سوپرهیت (Superheat) و ساب‌کول (Subcooling) را محاسبه کند.

جهت خواندن صحیح فشار و تحلیل کارکرد سیستم، مراحل زیر را به ترتیب دنبال کنید:

گام ۱:  اتصال صحیح شلنگ‌ها (در صورت استفاده از گیج دوبل سیار)

• شلنگ سمت فشار پایین (LP) را به پورت مکش کمپرسور یا لوله خروجی اواپراتور (لوله با قطر بزرگ‌تر) متصل کنید.
• شلنگ سمت فشار بالا (HP) را به پورت دهش کمپرسور یا خروجی کندانسور (لوله با قطر کوچک‌تر) متصل نمایید.

گام ۲: تثبیت وضعیت سیکل (Stabilization)

پس از روشن کردن سیستم سردخانه، حداقل ۱۵ تا ۲۰ دقیقه صبر کنید تا فشارها و دماها در سراسر مدار به پایداری نسبی برسند. خواندن فشار بلافاصله پس از استارت کمپرسور منجر به خطای تشخیصی خواهد شد.

گام ۳: ثبت مقادیر فشار مکش و دهش

اعداد نمایش‌ داده‌شده روی هر دو گیج را بر حسب واحد استاندارد سیستم (معمولاً bar یا psi ) یادداشت کنید.

گام ۴: مراجعه به جدول فشار-دما  (P/T Chart)

با استفاده از جدول P/T متناسب با مبرد مصرفی (مانند R404A یا R22) ، فشار خوانده‌شده را به دمای اشباع معادل تبدیل کنید:

• دمای اشباع ساکشن  (T_sat,Lp): معادل فشار گیج LP است و دمای تبخیر مبرد را نشان می‌دهد.
• دمای اشباع دهش  (T_sat,Hp): معادل فشار گیج HP است و دمای تقطیر مبرد را نشان می‌دهد.

گام ۵: محاسبه سوپرهیت  (Superheat)

با یک ترمومتر کالیبره، دمای واقعی لوله مکش (T_{actual,suction}) را در فاصله ۱۰ سانتی‌متری بعد از بالب شیر انبساط اندازه‌گیری کنید. سپس از فرمول زیر استفاده کنید:

Superheat= T_{actual,suction} – T_sat,Lp

• محدوده استاندارد سوپرهیت در اواپراتور بین ۵ تا ۸ درجه سانتی‌گراد کاهش مقدار سوپرهیت به زیر ۵ درجه خطر ورود مایع به کمپرسور را افزایش می‌دهد.

گام ۶: محاسبه ساب‌کول (Subcooling)

دمای واقعی لوله مایع (T_{actual,liquid}  ) را در خروجی کندانسور یا قبل از شیر انبساط اندازه‌گیری کرده و از فرمول زیر محاسبه کنید:

Supercooling= T_sat,Hp – T_{actual,liquid}

• محدوده استاندارد ساب‌کول بین ۴ تا ۸ درجه سانتی‌گراد نشان‌دهنده تقطیر کامل و عدم وجود حباب گاز در خط مایع

جدول فشار نرمال سردخانه (مرجع اولیه)

فشار کارکرد سیستم تابع مستقیم دمای محیط (Ambient Temp) و نوع مبرد است. جدول زیر محدوده تقریب فشارهای نرمال را برای مبردهای شاخص ارائه می‌دهد:

نکته مهندسی: مقادیر جدول فوق تقریبی بوده و بر اساس طراحی کندانسور با اختلاف دمای ۱۰ °C تا  °C15 نسبت به محیط محاسبه شده‌اند. همواره مراجع فنی کاتالوگ سازنده را مبنا قرار دهید.

جدول تشخیص عیب سردخانه از روی اعداد گیج مکش و دهش

تحلیل تفکیکی فشار پایین (LP) یا فشار بالا (HP) می‌تواند منجر به تشخیص اشتباه شود؛ کلید عیب‌یابی دقیق، تحلیل همزمان و ترکیبی هر دو گیج مکش و دهش است.

جدول زیر جامع‌ترین مرجع عیب‌یابی کاربردی بر اساس رفتار همزمان عقربه‌های گیج فشار در سردخانه است:

نکته: برای عیب‌یابی دقیق‌تر قطعات جانبی، مقاله راهنمای جامع شیر انبساط سردخانه را جهت بررسی خطاهای مربوط به کنترل مبرد مطالعه کنید.

نکات کالیبراسیون و نگهداری گیج فشار سردخانه

حتی گران‌ترین و دقیق‌ترین گیج‌های برودتی نیز در صورت عدم نگهداری صحیح یا از دست دادن کالیبراسیون، اطلاعات اشتباه به تکنسین داده و منجر به تشخیص‌های نادرست گران‌قیمت می‌شوند.

برای حفظ دقت و افزایش طول عمر گیج‌ها رعایت موارد زیر الزامی است:

• تنظیم صفر صفحه: قبل از هر بار استفاده از منیفولد یا گیج سیار، زمانی که گیج به هیچ پورتی متصل نیست و تحت فشار جو قرار دارد، عقربه باید دقیقاً روی عدد صفر باشد. در صورت انحراف، با پیچ کالیبراسیون موجود روی صفحه یا پشت بدنه، عقربه را روی صفر تنظیم کنید.
• کالیبراسیون دوره‌ای: گیج‌های ثابت تابلوئی و شاسی باید هر ۶ تا ۱۲ ماه یک‌بار توسط دستگاه یا مقایسه با یک گیج مرجع کالیبره شوند.
• کدر شدن روغن گلیسیرین: در گیج‌های روغنی، تغییر رنگ روغن به زرد یا کدر شدن آن نشان‌دهنده نفوذ رطوبت یا آلودگی است. در این شرایط باید روغن گیج تعویض شود تا خوانش صفحه مختل نگردد.
• تمیزکاری و مراقبت از شلنگ‌ها: پس از پایان شارژ گاز یا سرویس، شلنگ‌های منیفولد را با گاز نیتروژن خشک شست‌وشو دهید تا باقی‌مانده روغن و مبرد تخلیه شده و از ورود رطوبت به پروژه‌های بعدی جلوگیری شود.
• توجه به حداکثر فشار مجاز: هرگز از گیج‌های فشار پایین (LP) برای تست فشار با نیتروژن در فشارهای بالا (بالای ۱۰ بار) استفاده نکنید؛ این کار باعث تغییر شکل دائم دیافراگم یا لوله بوردون (Bourdon Tube) و خرابی کامل گیج می‌شود.

راهنمای خرید گیج فشار سردخانه

انتخاب گیج مناسب بستگی مستقیم به نوع کاربری (ثابت روی شاسی یا سیار برای سرویس)، نوع مبرد و میزان ارتعاشات محیط دارد.

 جدول بررسی برندهای معتبر بازار

 هشدار خرید: از خرید گیج‌های متفرقه و ارزان‌قیمت بدون برند برای نصب دائمی روی کمپرسور خودداری کنید؛ عدم دقت این گیج‌ها در تشخیص فشار روغن یا دهش می‌تواند منجر به خسارات فراوان به کمپرسور شود.

جمع‌بندی و مشاوره تخصصی برودت کار اطلس

پایش دقیق فشار، ساده‌ترین و در عین حال مؤثرترین روش برای تضمین سلامت طولانی‌مدت سردخانه و جلوگیری از توقف‌های ناگهانی خط تولید است. مهندسان برودت کار اطلس در تمامی پروژه‌های ساخت و سرویس سردخانه، از تجهیزات اندازه‌گیری و گیج‌های کالیبره‌شده اروپایی جهت تنظیم دقیق سوپرهیت و ساب‌کول استفاده می‌کنند.
